Печі кузнецова що це, який їхній принцип роботи

Основний показник, до якого прагнув І. В. Кузнецов в своїх розробках, це підвищення ефективності роботи печі. Залежно від призначення теплових пристроїв, вони оснащувалися поліпшеними можливостями. У одних підвищено тепло-збереження, іншим змінили топку, або додали обладнання. Якість даних конструкцій доводиться популярністю і багаторічною експлуатацією. Багато, з метою заощадити, але знаючи про позитивні відгуки печей Кузнєцова, беруться робити їх своїми руками. Це можливо, якщо строго слідувати порядовкам і використовувати правильні матеріали.

Особливості печей Кузнєцова

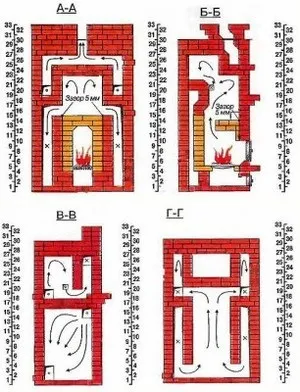

Як раніше говорилося, головне в розробках Кузнєцова - ефективність і продуктивність. Говорячи науковою мовою це високе значення ККД. Відмінність цих печей полягає в принципово новій і досконалої розробки. Внутрішня система руху газів продумана найбільш грамотно. Гаряче повітря довше затримується в печі і зберігає тепло, а холодний за спеціальним поглибленню швидко летить в димохід. Ці печі називають «Колпакова». Таке ім'я утворилося тому, що всередині неї за проектом роблять як би «ковпак» - об'єднання вогнища і нижньої частини печі. Він виходить в ролі роздільник газів на гарячі і холодні. Гарячі піднімаються в ковпак і затримуються в ньому концентруючи тепло. Температура горіння в такому ковпаку виходить значно вище, за рахунок чого і виходить 95% ККД. Для простого порівняння потрібно відзначити, що традиційна російська піч має значення 25-40%. Використовувана в печах І. В. Кузнєцова система «вільного руху газів». природніша, обмежує утворення сажі, і оптимізує рівномірний нагрів і роботу печі.

Звідси випливають і інші переваги:

• рівномірний прогрівання і віддача тепла;
• більше місць для установки сталевого нагрівального елементу;
• горіння без сажі і диму;
• необхідність в чищенні скорочується в десятки разів;
• низький рівень втрати тепла;
• економічність;
• стійкість до виникнення тріщин;
• можливість експериментувати з формою і дизайном печі.

Проекти печей Кузнєцова

Залежно від головного свого призначення побутові печі бувають різними.

1. Варильні печі створені для приготування їжі.
2. Опалювальні використовують в першу чергу для опалення житлового приміщення.
3. Печі для бань відповідно встановлюють в баню.
4. Вуличні бувають як у вигляді комплексів, так і прості барбекю.
5. Хлібні. Їх часто поєднують з варильні і іншими.
6. Призначення камінних печей в першу чергу естетичне.

І це не весь перелік різноманіття печей різного спеціального призначення, проекти яких розроблені Кузнєцовим. Крім того, існує зручна можливість створювати змішані види з використанням декількох функцій. І навіть створення цілих багатофункціональних комплексів. Наприклад, дуже популярні в побуті опалювально-варильні печі.

Як побудувати піч Кузнєцова самостійно

Перед реалізацією ідеї зробити піч Кузнєцова своїми руками, вам потрібно визначитися з тим, яку функцію вона повинна виконувати. Кузнєцовим розроблено понад 150 креслень опалювальних приладів, тому визначитися і вибрати варіант, який підходить саме вам, не складе труднощів. Ми будемо розглядати варіант простий опалювальної печі.

Вивчіть план приміщення, в якому збираєтеся її встановлювати. Якщо будинок ще не побудований, плануйте розміщення так, щоб кожна кімната була в рівній мірі обігріта. Вбудовувати опалення в готовий будинок не бажано, але при необхідності можливо. У такому випадку потрібно врахувати розташування балок і несучих конструкцій під час організації місця для димоходу.

Основні правила, які треба знати

• Вогнетривка оболонка всередині печі повинна як би висіти в повітрі. бути вільною з усіх боків. Це необхідно тому, що цегла розширюється під час нагрівання.
• Розміри не завжди видно, але внутрішня вогнетривка кладка робиться обов'язково на ребро. Це стосується шамотного цегли. Глиняна цегла на стовпчиках і внутрішніх стінках кладеться на розсуд майстра.
• Через кожні два ряди цегли потрібно посилити зв'язку проклавши дріт.
• Металеві елементи, дверцята й інші прилади потрібно встановлювати, залишаючи місце на можливе розширення. Між цеглою і металевим елементом кладуть спеціальну прокладку.
• Бажано обробити цегла після закінчення будівництва вогнетривким складом.
• Перша розпалювання починається з мінімальної температури і з подальшим поступовим підігрівом.

Викладення печі самостійно для людини з руками посильне завдання. Принцип роботи печі може зрозуміти будь-яка людина, це неважко. Але для створення якісної печі слід все-таки беззаперечно користуватися кресленнями і порядовками. Порядовка - це комплекс креслень, що зображують покрокову викладку печі, по кожному ряду цегли окремо. Щось змінювати в кресленнях довільно не рекомендується. І тим більше не варто цього робити, якщо ви беретеся за таку роботу вперше. Кузнєцов витратив багато років наполегливої ​​праці і копіткої праці для створення сотень ідеальних і перевірених креслень. Вам залишається тільки вибрати і приступати до справи.

Які матеріали вам знадобляться

1. Цегла для внутрішньої кладки. Використовується вогнетривка шамотна цегла. Потрібну кількість його найкраще порахувати самостійно за кресленням. Його треба для простої конструкції не так вже й багато. Деякі, через обмежені фінансові можливості, не використовують шамотна цегла. Це допустимо.
2. Цегла для зовнішньої кладки. Тобто звичайний глиняна цегла, допустима марка - М150. Цегла нижчої якості для побудови теплових приладів краще не використовувати.
3. Глина (100-130 кг). Її бажано придбати хорошої якості, тим більше в магазинах зараз широкий асортимент гідного матеріалу. Вибір неякісних матеріалів може негативно відбитися при першому ж випалюванні готової печі. Такий розчин запросто розтріскається.
4. Очищений пісок. Зазвичай піску беруть удвічі більше ніж глини. Можна купити готовий глінопесчаний розчин в магазині. Так ви не прогадаєте з пропорцією. Суміші глини і піску на 500 цегли потрібно близько 0,2 куб. м.
5. Металева фурнітура. Це засувка, дверки топкова і піддувальна, колосник, 5 метрів дроту і два сталевих куточка.

зразок порядовки

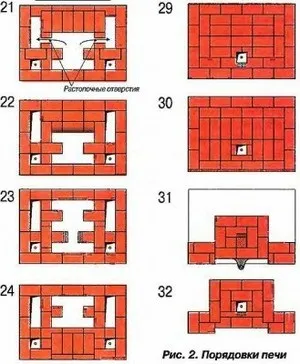

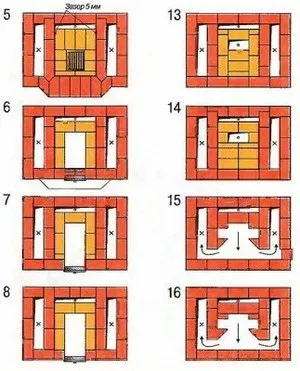

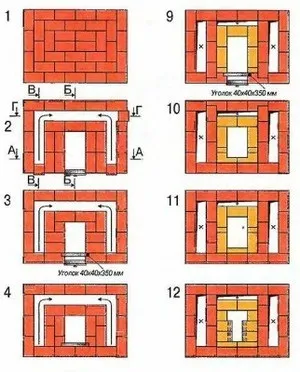

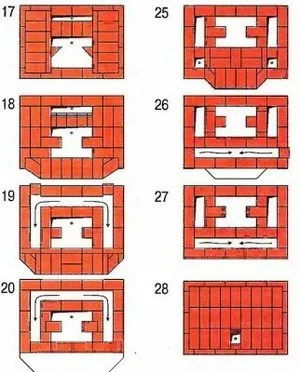

Тут представлений варіант порядовки «Колпакової» печі Кузнєцова. Його можна використовувати для самостійної викладки побутової опалювальної печі в домашніх умовах без спеціальної підготовки. Кожен ряд цегли потрібно викладати відповідно до зображеннями в пронумерованому порядку. При цьому не варто забувати про раніше описаних правилах. Ця піч одна з найбільш нескладних у виконанні і універсальна в щоденному домашньому використанні.

Особливостей для побудови саме цього проекту небагато. Тут канал між першим і другим ярусом робиться в чверть цегли, для подовження топки. А на 21 ряду потрібно залишити два вузьких проходу по боках внутрішніх стінок. Вони потрібні для розпалювання печі. Ось і все, що потрібно знати початківцю майстру. А зробивши свою першу роботу, ви зрозумієте, що це просто і зрозуміло. Головне - не боятися приступити, і справа піде само собою.

Потім ви зможете зробити більш ускладнену конструкцію самостійно. Кузнєцов розробив таку кількість різноманітних цікавих варіантів. що ви неодмінно захочете втілити в життя не один з них.
