Паз в брусі способи як зробити своїми руками
Споруда дерев'яного будинку або лазні з кожним днем набирає все більшої популярності і нерідко домашні майстри приймають рішення будувати будинок з бруса власними руками. Крім створення робочого проекту слід знати технологію укладання колод. Для якісної і грамотної збірки слід вивчити всі можливі способи з'єднання. Тому в цій статті ми розповімо, як зробити паз в брусі і правильно його з'єднати.
При складанні зрубу його з'єднання може знадобитися в двох випадках:
- При недостатній довжині для нарощування;
- При з'єднанні зрубу на кутах.
Кожен з наведених способів з'єднання має кілька різновидів пазів для кріплення.
Про що піде мова:
Які бувають кутові зв'язки бруса?
Щоб якісно з'єднати між собою дерев'яний зруб на кутах, можна скористатися зв'язкою із залишковими кінцями або без них. У першому випадку з'єднані бруси матимуть вступають кінці, це варіант хороший тим, що йде більш якісна обв'язування і захист кутів від опадів. Але при цьому способі з'єднання йде підвищена витрата матеріалу. У другому випадку укладання бруса є набагато економічніше, а кути при цьому виходять гладкими. Приклади перерахованих вище сполук наведені на фото нижче.
Якщо розглядати такий варіант з'єднання, як з залишком, то можна виділити наступні види пазів:
- З'єднання методом «в охлопьев»;
- Схожий спосіб «в охряп»;
- Найпростіший вид - це чаша або «обло», він же «в лапу».
Хоча «обло» і є простим, але існує три різновиди його пазів:
- зріз з одного боку;
- двосторонній зріз;
- зріз з чотирьох сторін.
Приклади таких сполук зображені на фото. Кожен з них розглянемо окремо.
односторонній зріз
Для односторонньої кладки застосовується проста технологія з'єднання, якою користуються багато будівельних фірм. Для її реалізації в брусі пропиливается перпендикуляр у вигляді чаші. Розмір цього зрізу підбирається таким чином, щоб кожне попереднє колода лягало без зазорів і збігалося з його розмірами.
двосторонній зріз
Цей варіант з'єднання трохи складніше попереднього, адже паз прорізається з двох сторін. Виглядає він як перший, тільки вирізаються два перпендикуляри зверху і знизу на ¼ товщини зрубу з кожного боку. Якщо вибірка проводиться власними руками, як інструмент можна застосувати бензопилу або придбати спеціальний фрезер.
Зріз з чотирьох сторін

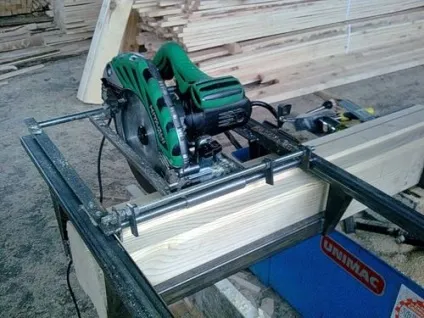

Даний спосіб з'єднання є найскладнішим, але при цьому дуже якісним і міцним, адже правильно обраний паз дозволяється слажівать колоди як дитячий конструктор. Чаша в цьому способі прорізається з усіх чотирьох сторін і як у другому варіанті кожен зріз проробляється на ¼ товщини бруса. Для полегшення вибірки ідеальним рішенням буде фрезер пазів бруса, з його допомогою прорізи вийдуть рівними і акуратними, особливо порівнюючи з бензопилою або лобзиком.
З'єднуємо бруси методом «обло» на кутах
При кутовому з'єднанні зрубу за методом чаші існує три можливі способи:
- вибірка заоваленной гребенем;
- паз в курдюк;
- вибірка в полбревна.
З вище наведених методів останній є найбільш вживаним і простим. Технологічно пророблення паза схоже з «обло», але додатково по довжині бруса вибирається укладальної паз. Під час монтажу колод укладальної виріз заповнюється утеплювачем, і ця процедура повторюється при монтажі кожного наступного зрубу.
Важливо! Для надійного і якісного кріплення додатково до паза колоди кріплять на нагелі. Вони являють собою круглі шпонки, які забиваються в просвердлені отвори в з'єднуються колодах.
При укладанні методом заоваленной гребеня крім основного і укладального паза в чаші залишається овальний виступ, а в ложа колоді такий же за формою пропив. Завдяки цьому виступу і вирізу забезпечується надійна фіксація зрубу.
Курдючний укладання є найскладнішою з трьох перерахованих, адже пройдений в колоді паз має незвичайну форму (найчастіше він прямокутний) і розташовується поперек колоди, а в наступному зрубі виріз має подовжню вибірку цієї ж форми. Хоча робити вибірку, таким чином, досить проблематично, але таке з'єднання є дуже міцним. При власноручному будівництві і такому укладанні доведеться обзавестися не тільки бензопилою, але фрезером і електричним лобзиком.
Розглядаючи інші способи укладання, слід зауважити, що вони всі дуже схожі між собою. Наприклад «обло» і «охлопьев» мають відмінність в прихильності зрізу, в останньому паз випилюється знизу колоди.
Якщо розглядати метод «охряп», то вибірка паза в брусі проводитися поздовжньо і поперечно, тобто в чаші є подвійна вибірка, і при цьому вона проводиться в обох колодах.
Укладання бруса врівень
За основу з'єднання бруса врівень лежить метод складання в «охряп», але прибираються виступаючі ділянки колод з торця. А для збільшення надійності фіксації застосовуються «присік», вони виконані у вигляді виступаючих шипів, які кріпляться на краю зрубу.
Коли з'єднання має звичайний паз з «присік», то укладені колоди будуть продуватися в місці укладання.
Важливо! Для запобігання таких дефектів пропив в брусі роблять у вигляді «ластівчин хвіст».
Застосовуючи для з'єднання, похилі шипи створюється більш щільне затиснення бруса, а внаслідок і чого збільшується теплоізоляція.
Важливо! Коли монтується зруб за допомогою шпонок, нагелів або Курдюков, то перш, ніж вибрати паз в брусі, потрібно подбати про достатню зазорі між з'єднанням паз-шип, щоб під час усадки матеріалу деревина могла досить зміститься.
Як з'єднати брус поздовжньо?
При будівництві будинку з бруса часто трапляється, що не вистачає довжини матеріалу, адже стандартне колоду 6-метрове. Але нерідко розміри будинку набагато більше, тому доводиться з'єднувати бруси між собою.
Щоб з'єднати дві дошки, можна застосувати кілька способів:
- в полбревна;
- поздовжньо-корінний паз;
- поздовжній шип.
Під час фіксації зрубу за методом поздовжнього шипа, то на одному колоді пропиливается внутрішній паз, а на іншому зовнішній, який буті щільно входити в перший, після чого обидві деталі закріплюються залізної скобою або шплинтом.

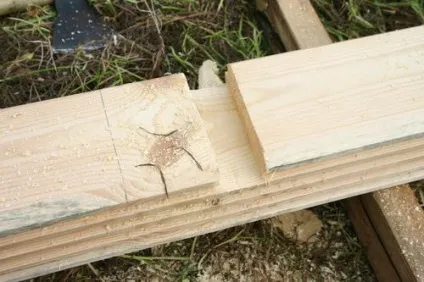

Якщо був обраний спосіб кріплення в полбревна, то кожен край бруса пропиливается наполовину і кладеться встик, після чого фіксуються скобою або нагелем.
Важливо! Застосування такого способу кріплення дуже рідкісне в зв'язку з малою ефективністю фіксації.
Третій спосіб фіксації найнадійніший, для його реалізації на краях брусів пропиливается паз і шип у вигляді «ластівчин хвіст».
