Ну, а досвідчені нехай сприймають цей текст як ще одну байку про те, як живуть вцілілі радіогубітелі в глухих глухомань (Далекий Схід, дуже далекий), куди цивілізація, думаю дотягнеться ще ох як не скоро.

Ти пам'ятаєш, як все починалося ...

Сподіваюся, що багато хто з поважних датагорцев, пам'ятають свої перші кроки в електроніку. Пам'ятають як виглядали їхні перші приймачі, підсилювачі або там генератори, до того, як були повністю перевірені, налаштовані, зібрані на друкованих платах і поміщені в корпуса.

У наших краях в 80-е справа йшла так (в інших, думаю, також): схеми простіше являли собою «павутину» з проводів і деталей, на яку іноді і дихати страшно.

Для схем складніше брався відрізок дошки. З жерсті вирізалися контактні площадки і рядами прибивали до тієї самої дошці на гвоздики.
Можливо, десь в сараї у моїх батьків досі зберігається такий виріб. Саме на таких макетних платах радіоаматори в наших, та й не тільки в наших краях, збирали і налаштовували свої перші конструкції. Вимірювали і підганяли режими транзисторів, домагалися необхідних параметрів або хоча б просто роботи, до того, як виріб потрапляло (або не потрапляло) на нормальну плату, потім в корпус і радувало свого творця.

Дійсно - швидко, дешево і сердито. Про недоліки такого «випробувального стенду» говорити не буду. Всі, хто його коли-небудь використав і так знають. Іноді в журналах на кшталт «Радіо» або «МК» зустрічалися поради по виготовленню макетних плат з фольгованого гетинаксу або текстоліту. Приклад з «МК»:

Щаззз! Його і на прості друковані плати не завжди нашкребти вдавалося. Більшість з них робилося згаданим в моїй позаминулому статті «недрукованим монтажем». Та й не бачив сенсу городити виріб, який прослужить «півтора рази» в результаті втративши всіх майданчиків.

Приблизно в ті часи і була придумана конструкція про яку буде розказано нижче. Хоча «придумана» - це занадто голосно сказано. Швидше зроблена на основі схожих публікацій в тих же «Радіо», «МК» і «ЮТ», з урахуванням місцевих умов.

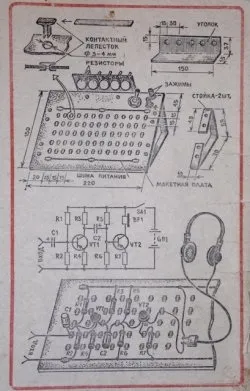

Ось приклад з додатку до «Юному техніку» за 1985 р

Якщо не помиляюся туди він перекочував з журналу «Радіо» 70-х, разом з усіма недоліками, на зразок вільного обертання контактних майданчиків в отворах і через це величезних (навіть за мірками 80-х) відстаней між ними. Ця конструкція і була взята за основу. Правда при виготовленні довелося відмовитися від «наворотів» і по можливості позбутися від недоліків «прототипу».

На жаль в той час, коли така макетна плата виготовлялася крайній раз (приблизно рік тому), під рукою не було фотоапарата. Тому доведеться обмежитися криво зробленими мною малюнками і поясненнями.

Без єдиного цвяха

1. Береться підходить за розмірами шматок гетинакса або текстоліту.

Природно, нефольгірованного. У противиться випадку можна було б зробити набагато швидше. І вийшло б красивіше, але в довговічності такого виробу сильно сумніваюся. Фольга має погану звичку відшаровуватися від основи при нагріванні.
Розміри визначаються «вимогами замовника» і наявними шматками матеріалу. Колись у мене був «монстр» приблизно 20 × 40 см. Шкода втратив. Це зараз маленькі робив. На більших масштабів поки не замахуюся. Спаяти блок на парі-трійці транзисторів можна. Або навіть що-небудь звукове на мікросхемі, благо у них зараз висновків не так багато, та й обвески теж.

2. Шилом, ножем, або ще якимось відповідним інструментом на поверхні матеріалу «процарапивается» розмітка під майбутні контактні площадки. Зазначені на рисунку розміри змалював зі свого вироби. Якщо кому потрібно - можуть зробити інші.

3. По розмітці, на місці майбутніх контактних майданчиків свердлити отвори діаметром 2 - 3 мм (для майданчиків завширшки 5 мм, як в моєму випадку).

4. А потім отворів на платі надається ось така форма.

Для цієї мети мені довелося виготовити інструмент з уламка пиляльного полотна по металу. Уламок був обточити на наждаку приблизно так.

Замість такого самопального «лобзика» цілком можна скористатися трикутним надфілем. Форма отворів буде трохи не така, але своє завдання (перешкоджати обертанню пелюсток) вони виконають так само. Тільки не було надфилей під рукою в той час. Та й свердло знайшлося тільки на 1,5 мм. Тому вийшли абсолютно рівні наскрізні пази.

6 А потім з відповідною жерсті вирізаються смуги шириною 5 мм. У моєму випадку це була знаменита жесть від банок з під згущеного молока.

7. Смуги ріжуться на шматки завдовжки приблизно 24 мм (для майданчиків 8 × 5 мм.). Заготовки згинаються приблизно так:

Отримані вироби вставляються в вищеописані отвори:

В результаті виходить щось ось таке.

Тепер можна спокійно паяти свою конструкцію (якщо вона не перевищує розміри плати або не збирається на надмініатюрних компонентах). Заміряти і ганяти режими, вносити до схеми зміни. А коли запрацює як треба - розробляти печатку, корпус і т. Д.

Через стирчать із зворотного боку плати бляшанок працювати потрібно, звичайно на діелектричній поверхні. Ну і не допускати попадання під плату металу. У цьому сенсі дошка з бляшанками вигідно відрізняється, якщо цвяхи не надто довгі: smile:
Для більшої гарантії можна прикріпити до плати знизу шматок текстоліту (гетинакса) такого ж розміру. Або ніжки пристосувати як на картинці з «ЮТ», якщо плата досить велика.

Згоден, що все можна зробити злегка простіше. Наприклад «конструкцію» контактних майданчиків. (Сам колись робив варіант де бляшана заготівля просто згиналася навпіл.)
Та й саму плату можна робити хоч з картону, якщо щось нове робиться не так вже й часто і немає ризику перегріти його під час роботи. У ньому і пази під майданчики ріжуться куди легше. (Колись і його використовував, правда для кілька інших цілей.)

А можна і взагалі не робити. Але, можливо стане в нагоді кому-небудь. Мало чи.

І на завершення - фото плати «в справі». Тобто під час перевірки блоку для чергового вироби.

Справа була далеко від цивілізації, нормальних приладів інструментів та радіодеталей. Тож не дуже дивуйтеся «музейним експонатам» з яких все зібрано. Робилося все тільки для підбору котушки, так що тип інших елементів ролі не грав. До того ж, поблизу у знайомих водився осцилограф, що дозволяє контролювати сигнал на радіочастотах, який для мене досі залишається в планах і мріях.
Що стоїть на задньому плані приймач в даному випадку виконує роль частотоміра.

На даний момент зроблено дві такі плати. Сподіваюся, що знадобляться для підготовки наступних статей.

P.S. Трохи спогадів, не зовсім в тему

У далекі шкільні та студентські часи, «ідея» закладена в описану в статті макетну плату сильно придалася в умовах нестачі фольгованих матеріалів.
Неабияк втомившись крутити зволікання, став збирати не надто складні схеми, припаивая деталі на устаноленних в потрібних місцях плати жерстяних майданчиках і доріжках, в загальному робив щось середнє між друкованим і навісним монтажем. Звичайно спосіб не без недоліків, але обслуговування вироби, заміну несправних деталей, і внесення змін в схему робити швидше і зручніше ніж на стандартній «печатці».
До сих пір збереглося кілька артефактів виготовлених цим екзотичним способом:

Одна з перших власноруч спаяних вдалих схем. Довгий час дивував знайомих чутливістю, що дозволяє записувати цокання годинника з сусідньої кімнати :)
До наших днів зберігся тільки дивом.

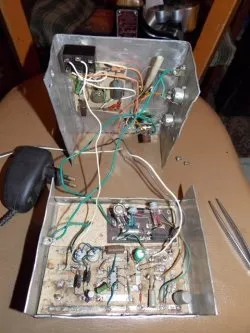

Одна з гітарних примочок

Як бачите пара плат зроблена з картону. Давно вже, років двадцять тому. Мабуть поспішав тоді. Подумую замінити їх на друковані та й схему неабияк перелопатити, тільки все руки не доходять. Тим більше в вуличних концертах цього виробу вже навряд-чи доведеться брати участь.

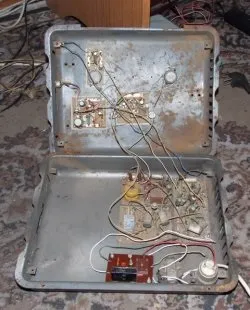

Невідома антинаукова фігня

Колись в докомп'ютерному часи служила ритм-боксом і забезпечувала моє гітарне бриньканье ударним супроводом бумканьем і дицканьем: russian:
Незважаючи на знову ж картонні плати, криво зроблену, не цілком закінчену схему і загальну неактуальність, працює до цих пір.

Ну, для виготовлення робочих плат я цей спосіб вже точно нікому рекомендувати не буду. Так, для сміху згадав. Хоча, думаю, цілком можна використовувати для швидкої збірки і настройки чого-небудь не дуже складного, коли немає часу або настрою робити макетке описану в статті.

Одна така плата, зроблена під одну з перших гітарних примочок, згодом розібрану, в різний час «носила на собі» передпідсилювач, генератор, і ще кілька схожих за змістом і топології плати схем. Деякі з цих блоків після доведення до розуму працюють на інших платах, зроблених вже спеціально під них.
