Парогенератор для лазні своїми руками - виготовлення парогенератора в баню фото
Парогенераторами називаються спеціальні технічні пристрої, що дозволяють отримувати гаряча пара з води шляхом її посиленого нагріву. Пристосування з ефектом штучного пароутворення можуть застосовуватися в самих різних областях, включаючи установку їх у вашій лазні замість печі-кам'янки. При цьому конструкція банного будови значно спрощується, оскільки під парилку може використовуватися будь-який допоміжне приміщення (душова, наприклад). До цілком очевидних переваг сучасних парогенераторів можна віднести їх компактність, мобільність, а також легкість у виконанні, що дозволяє будь-якому охочому, без залучення фахівців, зібрати парогенератор для лазні своїми руками.
Крім того, ці прилади обійдуться вам дешевше печі-кам'янки, що вимагає не тільки спеціального фундаменту і повноцінного димоходу, а й обов'язкового дотримання вимог техніки безпеки. На відміну від печей парогенератор потребує лише в закріпленні в обраному місці і підключенні до лінії електроживлення.
конструкція
Перш за все, слід ознайомитися з пристроєм парогенератора, конструкція якого включає до свого складу наступні модулі:
- канал подачі води;
- блок кип'ятіння води з електричними нагрівачами;
- модуль випаровування з паровим соплом.
Такий парогенератор ви, звичайно ж, можете придбати в готовому вигляді, але відразу попереджаємо, що коштувати він буде недешево. Ось чому ми і пропонуємо розглянути варіант пристрою, зібраного своїми руками.
Для його виготовлення можна буде використовувати ряд вживаних побутових приладів, які напевно є в будь-якому господарстві і при грамотному підході можуть стати основою саморобного парогенератора.
Вибір підходящої ємності

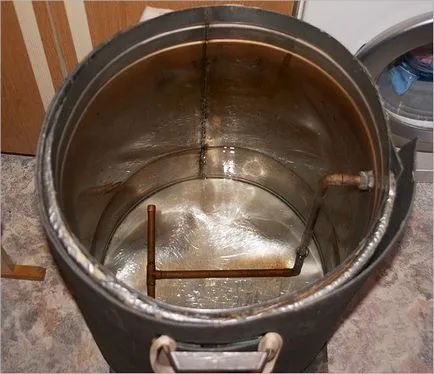

В якості корпусу або робочої ємності майбутнього парогенератора може використовуватися відслужила свій термін скороварка, в якій ефект пароутворення передбачається самої її конструкцією. (В разі відсутності старого приладу можна буде придбати в господарському магазині нову скороварку).
Цей парової прилад в повній мірі відповідає всім необхідним для реалізації нашого проекту вимогам:
- він оснащується герметично закривається кришкою;
- корпус скороварки досить міцний для того, щоб витримувати необхідне для роботи тиск;
- наявність спеціального клапана забезпечує можливість «підбурювання» надлишків пара.
Після вибору відповідної робочої ємності потрібно буде визначитися зі способом нагріву води в пристрої, що використовується для утворення пари.
Вибір нагрівального елементу

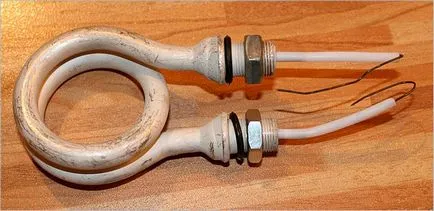

Найбільш зручний і безпечний спосіб нагріву води всередині ємності скороварки - це застосування спеціального нагрівального приладу під назвою ТЕН.
Зверніть увагу! Електричний нагрівач (ТЕН) є, по суті своїй, великим кип'ятильником, використовуваним для нагріву значних обсягів води, який ви можете придбати в будь-якому магазині господарських товарів. Але перед його покупкою вам слід визначитися з розмірами і потужністю електронагрівача, яка може коливатися в значних межах.
У тому випадку, якщо ви вирішили заощадити на нагрівачі - можна буде розібрати старого зразка побутової електрочайник або електросамовар і скористатися вбудованим в нього Теном.
Зверніть увагу! Використання Тена від сучасного електрочайника зажадає винаходу більш складного кріплення. Також контакти таких ТЕНів не призначені для фіксації на них проводів.
Перед складанням парогенератора необхідно точно розрахувати кількість приладів, що забезпечують перетворення в пар заданого кількості води (для нагріву великих обсягів може знадобитися два або навіть три нагрівача).
порядок складання
При виборі місця розташування ТЕНів всередині ємності слід виходити з того, щоб їх кріплення і самі трубки не мали контакту з днищем і стінками використовуваного судини. Для цього вам буде потрібно висвердлити в стінках скороварки отвори по посадковому розміром нагрівачів, в які потім можна буде вмонтувати самі Тени (висота їх розташування повинна бути такою, щоб між робочими витками нагрівача і дном скороварки залишався зазор в межах 0,5-1 см).

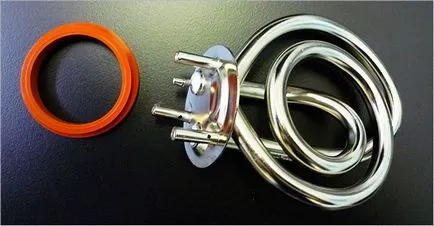

При монтажі ТЕНів використовуються спеціальні ізолюючі шайби, що встановлюються з зовнішньої і внутрішньої сторони ємності, а також набір болтових кріплень, що входить в комплект електрообігрівача. Для герметизації місць кріплення ТЕНів на стінці скороварки спільно з шайбами використовуються термостійкі силіконові прокладки, які можна купити в магазині або виготовити самостійно.

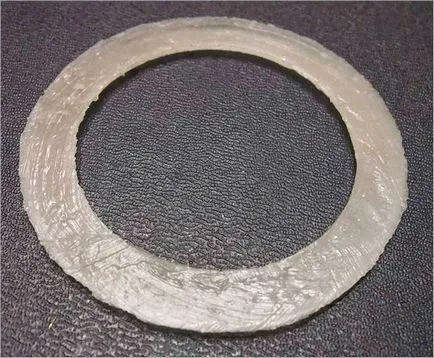

Як зробити силіконову прокладку?
Для самостійного виготовлення силіконових прокладок необхідно:
- взяти аркуш звичайного паперу і покласти його на скляну або металеву поверхню;
- після цього на поверхню паперу наноситься герметик, який потім акуратно розрівнюється;
- поверх герметика укладається ще один аркуш паперу, який потім притискається склом;
- після висихання отриманої освіти з нього вирізається прокладка необхідної форми.
Зверніть увагу! Після установки нагрівачів на місце кріплення обов'язково перевірте герметичність отриманих сполук, налив в скороварку достатню кількість рідини.
Далі слід організувати канал надходження води в парогенератор, для чого в дні скороварки проробляється отвір під мідну трубку, через яку рідина буде постійно надходити в ємність. Подає трубка повинна розташовуватися нижче рівня кріплення ТЕНів, що є обов'язковою умовою ефективного пароутворення.
Ще однією умовою продуктивного дії парогенератора є сталість надходження в нього нових порцій води, що гарантує його ефективну роботу і забезпечить захист пристрою від поломки (від перегорання ТЕНів, зокрема).
Зверніть увагу! Для організації безперервної подачі води в перетворювач ви можете використовувати додаткову ємність рівною з ним висоти, оснащену поплавця регулятором. При зниженні рівня води до критичного поплавковий механізм буде відкривати канал її надходження, а після наповнення бака - перекривати його.
Після цього можна буде з'єднати парообразователь з додатковою ємністю за допомогою будь-якого відповідного шланга.
