Паралельне з’єднання провідників

При паралельному з'єднанні всі провідники (резистори. Лампи і т.д.) підключаються до однієї і тієї ж парі точок А і В (рис. 43).

Зв'язок між загальними значеннями сили струму, напруги та опору з їх значеннями на окремих ділянках ланцюга при цьому відрізняється від тієї, що була при послідовному з'єднанні. Тепер відповідні формули мають вигляд

Щоб переконатися в справедливості цих співвідношень, слід зібрати ланцюг і з допомогою амперметра і вольтметра провести необхідні вимірювання.
Отже, при паралельному з'єднанні провідників напруга на всіх ділянках ланцюга одне і те ж, загальна сила струму дорівнює сумі сил струмів на окремих провідниках. а загальний опір двох провідників знаходиться як відношення твори їх опорів до їх суми.
Перші дві з цих закономірностей справедливі для будь-якого числа паралельно з'єднаних провідників, остання - тільки для двох.
Якщо R1 = R2. то

Ми бачимо, що загальний опір двох однакових провідників в 2 рази менше опору одного провідника. Ця закономірність допускає узагальнення: якщо паралельно з'єднане nодінакових споживачів електроенергії (резисторів, ламп і т.д.), то їх загальний опір в п разів менше опору кожного з них:

Звідси випливає, що зі збільшенням числа провідників загальне со¬протівленіе ставатиме все менше і менше. Це може здатися дивним. Насправді нічого дивного в цьому немає: адже при паралельному з'єднанні провідників відбувається як би збільшення загальної площі їх поперечного перерізу, а зі збільшенням площі перетину провідника, як відомо, його опір зменшується.

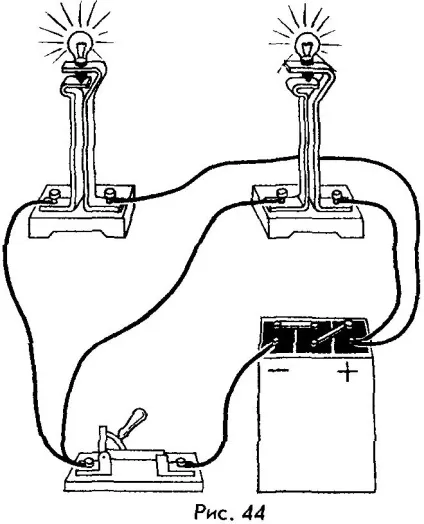

Відмінною особливістю паралельного з'єднання декількох споживачів є те, що при виключенні одного з них решта продовжують працювати. Так, наприклад, вивернувши одну лампу в ланцюзі, зображеної на малюнку 44, ми побачимо, що інша буде як і раніше горіти.

Більшість споживачів електроенергії - електронагрівальні прилади, холодильники, швейні машини, магнітофони, телевізори і т. Д. - розраховані на напругу мережі 220 В. Тому всі вони повинні включатися в мережу паралельно, бо тільки в цьому випадку вони виявляться під одним і тим же напругою (220 В) і будуть продовжувати працювати при виключенні одного з них.
На малюнку 45 наведена спрощена схема квартирної електропроводки. Провід мережі, між якими існує на¬пряженіе 220 В, позначені літерами Ф і О. Перший з них називають фазним, другий - нульовим. Нульовий провід з'єднаний з землею. Саме з ним з'єднують всі споживачі. І навпаки, все вимикачі з'єднують з фазним проводом. Такий порядок підключення споживачів і вимикачів забезпечує найбільшу безпеку людини.

1. Яке з'єднання називають паралельним?
2. Накресліть схему ланцюга, зображеної на малюнку 44.
3. Які три закономірності справедливі для паралельного з'єднання провідників?
4. Як знаходиться загальний опір паралельно з'єднаних провідників, коли вони однакові?
5. Перерахуйте всі елементи електричного кола, зображеної на малюнку 45.
6. Припустимо, що при заміні лампи чоловік випадково торкнувся металевого контакту в патроні лампи і одночасно з цим будь-якої заземленої частини будівлі (наприклад, батареї опалення). Під якою напругою він виявиться? Розгляньте ситуацію, коли лампа і вимикач приєднані до проводів мережі так, як це показано на малюнку 45. Що станеться, якщо лампу і вимикач поміняти місцями?
7. Чому у вольтметрів роблять великий внутрішній опір, а у амперметрів - мале?
