Параболічна антена для 3g модему - саморобки своїми руками - зроби сам з підручних матеріалів

Працює чудово. Хочу поділитися з усіма у кого проблема з мережею 3G.

Що нам необхідно:
- алюмінієвий лист товщиною, де то 2 мм розміром 800х300 мм;
- алюмінієві трубки діаметром, де то 10-12 мм;
- банку з-під кави або будь-яка діаметром не менше 92 мм;
- кабель телевізійний;
- кабель тоненький для впаювання в модем;
- коннектори;
- і зайві гроші на новий модем, якщо руки не зовсім вправні =))

За допомогою програми Calculator підбираємо довжину і відстань дроту від стінки банки. 3G мережу працює на частоті 1900-2100 МГц. Вводимо ці дані в програму Calculator. Кріпимо коннектор в банку і головка готова.

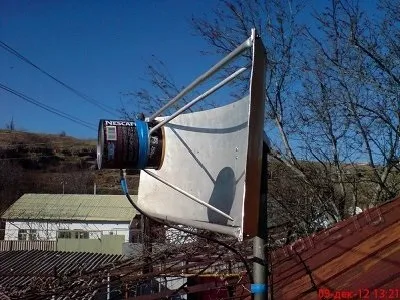

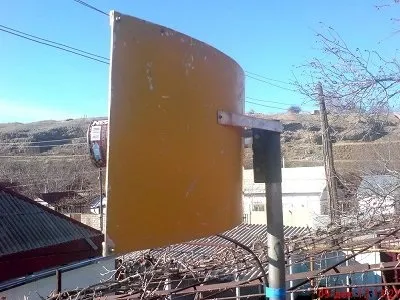

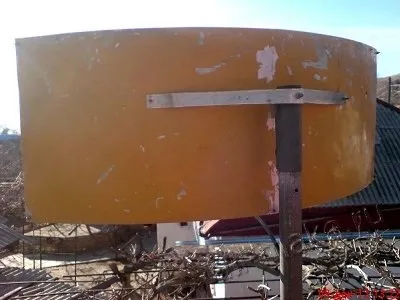

За допомогою програми Antenna розраховуємо кривизну рефлектора а точніше відбивача з алюмінієвого листа 800х300 мм і фокусна відстань, де буде знаходитися головка антени. Потім все збираємо як на картинках або іншим способом. Антена не повинна від вітру хитатися, кривизна рефлектора не повинна змінюватися.

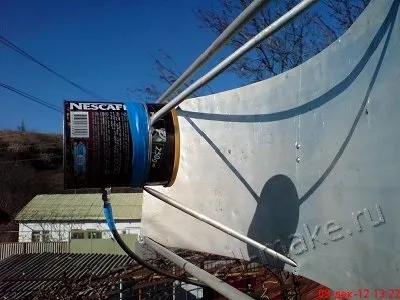

У мене головка зібрана трохи інакше. А точніше не за даними калькулятора так як не знайшов банку потрібної довжини. Ось як у мене зроблено навмання:

(Щоб збільшити, клікніть по картинці)

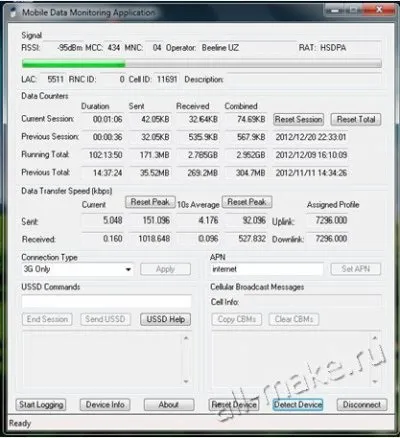

Але ловить відмінно. Фокусна відстань налаштовував вручну. Закріпив головку на самому оптимальному місці. Рівень сигналу -95 Дб а швидкість доходить до 4 Мбіт / сек. Рівень сигналу можете перевірити за допомогою програми mdma.

Антена у нас готова. Її тепер треба підключити до модему. Тут робота, напевно, буде складніше. У кожному модемі є вбудована внутрішня антена.

Її треба буде отпаять акуратно. Я отпаять не зміг, тому відрізав акуратно канцелярським ножем а після Відпаяв залишки.

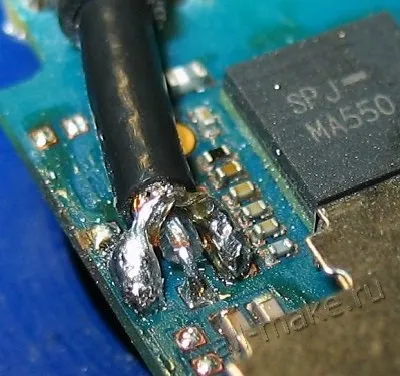

Беремо тоненький кабель і його оплетку припаюємо до маси, а центральне жало до точки внутрішньої антенни.Напрімер ось так:

Картинка була взята з інтернету. А інший кінець кабелю виводимо, яким небудь чином з модему так, щоб кришка модему закривалася нормально і міцно і на кінці кабелю припаюємо штекер.

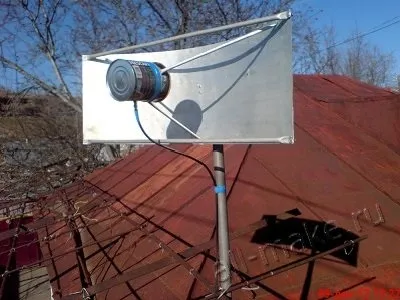

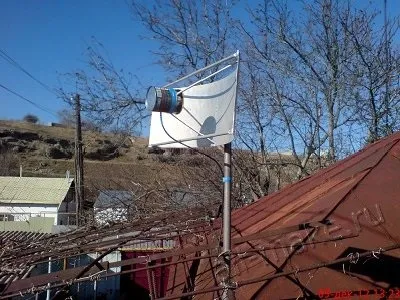

Ну, в принципі все готово. Якщо все зробили правильно, то повинно у вас працювати 3G де мережі практично немає. Антену підніміть вище і направте в сторону щогли оператора. Чим точніше направите, тим краще результат. Ось як виглядає у мене антена.

Дану антену можна розрахувати під частоту Wi-Fi і буде відмінно працювати. Пробуйте, експериментуйте. Думаю, у всіх вийде.
Удачі всім!
