Пар вторинного скипання

Пар вдруге закипання утворюється в тих випадках, коли гарячий конденсат або вода з котла, потрапляє в середовище з низьким тиском (нижче тиску насичення). В таких умовах рідина закипає, і певна її частина перетворюється в пар вторинного скипання. Цей процес в основному відбувається після конденсатовідвідників і в ємностях збору конденсату.

Використання (утилізація) вторинного пара дозволяє істотно підвищити енергоефективність пароконденсатной системи.

Вторинне закипання в конденсатовідвідника

Як утворюється пара вторинного скипання?

Освіта пара відбувається тому, що точка насичення води змінюється в залежності від тиску. Наприклад, точка насичення води при атмосферному тиску становить 100 ° C, але при тиску 1,0 МПа (10 бари), вона вже складе 184 ° C.

Так що ж станеться, коли конденсат, що знаходиться під тиском з температурою 184 ° C, викидається в атмосферу?

У цьому випадку, щоб компенсувати надмірну кількість енергії (ентальпії), частина молекул води вивільняє її у вигляді прихованої теплоти і випаровується, з утворенням пара. При цьому температура рідини буде знижуватися, поки не досягне точки насичення 100 ° C.

Як визначити кількість пара вторинного скипання?

Кількість вторинної пари можна визначити за формулою:

q1 - теплота (ентальпія) конденсату при більшому тиску (до його випуску)
q2 - теплота (ентальпія) конденсату при меншому тиску (куди здійснюється випуск)
r - прихована теплота пароутворення при меншому тиску

Для вищеописаного прикладу:

Абсолютний тиск, бар

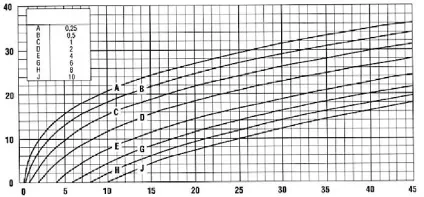

Для приблизного розрахунку можна скористатися діаграмою:
Відсоток пара вторинного скипання,%

Тиск конденсату, бар

Що робити з парою вторинного скипання?

Вторинний пар є побічним продуктом при експлуатації парових систем. Оскільки його природа не відрізняються від гострої пари, то доцільно впроваджувати системи по його повторного використання та утилізації, як на стадії проектування, так і при модернізація існуючих парових систем. Це дозволяє отримати найбільш результативний показник з енергозбереження і максимально швидку окупність.

Приклад утилізації вторинної пари за допомогою ємності вторинного скипання

Існують також і інші способи утилізації - це застосування парових компресорів або використання закритої системи, в якій конденсат не контактує з атмосферою, а відводиться під тиском безпосередньо в котельню.

Перейти до анкет для підбору необхідного обладнання.
