Пайка мідних труб технологія, обладнання, особливості

Повністю водопроводи або опалення з міді сьогодні роблять нечасто, але все-таки роблять. Якщо перерахувати на кількість років, протягом яких може служити мідь, виходить не те що недорого, а дуже дешева. Проте, сам матеріал не найдешевший, але можна заощадити на монтажі - пайка мідних труб не найскладніше в світі заняття. Є певні правила і особливості, знаючи які можна домогтися якісного з'єднання.

Види мідних труб і їх використання

На ринку є два типи мідних труб: відпалені і неотоженние. Відпалені після формування проходять додаткову термічну обробку - їх нагрівають до 600-700 ° C. Ця процедура повертає матеріалу еластичність, яка втрачається при формуванні. Тому відпалені труби дорожчі, але і більш гнучкі - вони можуть виносити навіть замерзання води. До недоліків даних виробів можна віднести меншу міцність - вона знижується через нагрівання.

Труби з міді є різні

Невідпаленого мідні труби більш міцні, але практично не гнуться. При розведенні водопроводу або опалення їх нарізають на шматки, а всі відводи роблять за допомогою відповідних фітингів.

способи з'єднання

Найчастіше з'єднуються труби з міді за допомогою пайки і набору спеціальних фасонних елементів - фітингів. Є так само фітинги під опресовування. У них є канавки з встановленим гумовим кільцем ущільнювача. Обжимаються вони спеціальними кліщами. Але дана технологія використовується нечасто - пайка вважається більш надійною.

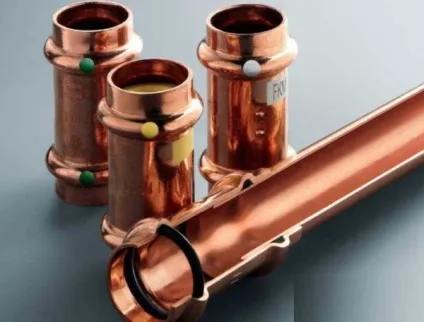

Фітинги під опресовування

Є дві технології пайки мідних труб з використанням різних припоїв:

• Низькотемпературна - з м'яким припоєм. Якраз наш випадок. Цей тип з'єднання застосовується при прокладанні водопроводів і систем опалення з температурою робочого середовища до 110 ° C. Низькотемпературна - це відносне поняття. У зоні пайки матеріали розігріваються до 250-300 ° C.
• Високотемпературна пайка з твердим припоєм. Цей тип з'єднання використовується в мережах з високим тиском і температурою середовища, що транспортується. У побутових мережах - рідко (хоча ніхто не забороняє), частіше в промислових.

Якого типу пайку мідних труб використовувати - ваш вибір. Обидва типи підходять як для водопроводу, так і для опалення. Але для високотемпературної потрібна професійна пальник, в той час, як м'який припой можна розплавити навіть паяльною лампою або недорогий ручної пальником з невеликим одноразовим балоном з газом. Для з'єднання мідних труб малого діаметра більше і не потрібно.

Типи мідних фітингів під пайку

Взагалі, є більше двох десятків різних фасонних елементів для мідних труб - фітингів, але найчастіше застосовуються три види:

• муфти - для з'єднання двох труб;
• куточки - для повороту;
• трійники - для створення розгалужень в трубопроводі.

Муфти для пайки мідних труб

Кількість використаних фітингів можна мінімізувати - мідь можна гнути, через що зменшиться число необхідних куточків. Також при бажанні можна обійтися і без муфт: один кінець труб можна розширити (використовуючи розширювач) так, щоб в нього зайшла труба і залишився зазор для потрапляння туди припою (близько 0,2 мм). При створенні розширення, труби повинні перекриватися не менше ніж на 5 мм, але краще - більше.

Без чого складно обійтися - так це без трійників. Для врізки відведення є обладнання - отбортовщік, але відноситься він до професійного і коштує чимало. Так що в даному випадку дешевше і простіше обійтися трійниками.

Є фітинги для пайки мідних труб з впаяним припоєм

Є два типи фітингів - звичайні, з розтрубами, які забезпечують необхідний зазор для затікання припою. У зону зварювання припій подається вручну. Є фітинги з вмонтованим припоєм. Тоді на розтрубі формується канавка, в яку, при виробництві, встановлюється шматок припою, що робить процес пайки простіше - треба всього лише нагріти зону зварювання, але веде до подорожчання фітингів.

Витратні матеріали та інструменти

Крім труб і фітингів, знадобляться ще пальник, припой і флюс - для самої пайки. А ще трубогиб і кілька супутніх дрібниць для обробки перед початком робіт.

Йоржик для зачистки фітингів зсередини

Припій і флюс

Пайка мідних труб будь-якого типу відбувається за допомогою флюсу і припою. Припій - це сплав зазвичай на основі олова з певною температурою плавлення, але обов'язково нижче ніж у міді. Він подається в зону пайки, розігрівається до рідкого стану і затікає в з'єднання. Після охолодження забезпечує герметичне і міцне з'єднання.

Для любительської пайки мідних труб своїми руками підійдуть припои а основі олова з додаванням срібла, вісмуту, сурми, міді. Кращими вважаються склади з додаванням срібла, але вони найбільш дорогі, оптимальні - з мідної добавкою. Є ще з добавкою свинцю, але вони не повинні використовуватися при розведенні водопроводу. Всі ці види припою забезпечують хорошу якість шва і легку пайку.

Флюс і припій - необхідні витратні матеріали

М'який припій продається в невеликих котушках-бобінах, жорсткий - в пачках, нарізаний на шматки.

Перед початком пайки місце з'єднання обробляють флюсом. Флюс - це рідке або пастоподібні засіб, що забезпечує затікання розплавленого припою в з'єднання. Особливо вибирати тут нічого: підійде будь-який флюс для міді. Ще - для нанесення флюсу знадобиться маленька пензлик. Краще - з натуральною щетиною.

Для роботи з м'яким припоєм можна купити невелику ручну пальник з одноразовим газовим балоном. Ці балони кріпляться до рукоятки, мають обсяг від 200 мл. Незважаючи на мініатюрність, температура полум'я - від 1100 ° C і вище, чого цілком достатньо для розплавлення м'якого припою.

На що варто звернути увагу - це на наявність пьезорозжига. Ця функція ніяк не зайва - простіше буде працювати. На ручці ручного газового пальника розташований вентиль. Він регулює довжину полум'я (інтенсивність подачі газу). Цим же вентилем перекривається газ, якщо пальник треба загасити. Безпека забезпечує зворотний клапан, який при відсутності полум'я перекриє подачу газу.

Ручний пальник для пайки мідних труб

На деяких моделях встановлений відбивач полум'я. Він не дає розсіюватися полум'я, створюючи більш високу температуру в зоні пайки. Завдяки чому пальник з відбивачем дозволяє працювати в самих незручних місцях.

При роботі в побутовими і напівпрофесійними моделями треба бути акуратними - не перегрівати агрегат, щоб не розплавився пластик. Тому виконувати за один раз багато пайок не варто - краще дати обладнанню охолонути і підготувати в цей час наступне з'єднання.

супутні матеріали

Для нарізування мідних труб необхідний труборіз або ножівка з лезом по металу. Зріз повинен бути строго вертикальним, що забезпечує труборіз. А для гарантії рівного зрізу за допомогою ножівки можна використовувати звичайне теслярські стусло.

При підготовці труб їх треба зачищати. Для цього є спеціальні металеві щітки і йоржики (для зачистки внутрішньої поверхні), але можна обійтися наждачним папером із середнім і дрібним зерном.

Для видалення задирок зі зрізів є Фаскознімачі. Відпрацьована ними труба краще заходить в фітінг - його розтруб лише на частки міліметра більше, ніж зовнішній діаметр. Так що найменші відхилення призводять до труднощів. Але, в принципі, можна все усунути наждачним папером. Буде потрібно тільки більше часу.

Ще бажано мати захисні окуляри і рукавички. Більшість домашніх майстрів нехтують цими засобами безпеки, але опіки - це дуже неприємно. Це все матеріали і інструменти, необхідні для пайки мідних труб.

Покрокова технологія пайки міді

Пайка мідних труб починається з підготовки з'єднання. Від якості підготовки залежить надійність з'єднання, тому приділяйте цьому процесу достатньо часу і зусиль.

Пайка мідних труб складається з декількох етапів

підготовка з'єднання

Як вже говорили, зріз труби повинен бути строго вертикальним, без задирок, труба не повинна бути зім'ятий, край - рівний і гладкий. Якщо є хоч невеликі відхилення, беремо Фаскознімачі або наждачний папір і доводимо зріз до ідеалу.

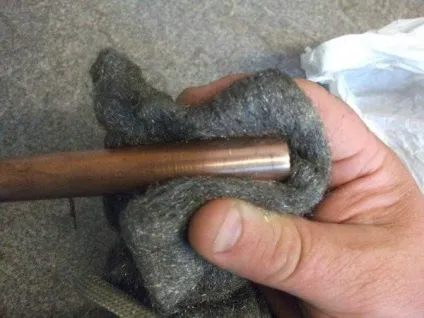

Треба зняти окислів шар

Далі беремо фітінг, вставляємо в нього трубу. та частина, яка заходить в розтруб вимагає очищення. Трубу виймаємо і шкіркою знімаємо верхній окислений шар з цієї частини труби. Потім ту ж операцію проводимо з внутрішньою поверхнею розтруба.

нанесення флюсу

Флюс наноситься на всю спустошену поверхню - зовні труби і всередині фитинга. Тут ніяких складнощів - пензликом рівномірно розподіляють склад.

Оброблені фрагменти трубопроводу вставлюятся один в інший і фіксуються. Якщо є помічник - він може притримати частини нерухомо. Якщо ні - доведеться ухіщряются самостійно. Далі розпалюється пальник, полум'я направляється на місце з'єднання. Температура полум'я - від тисячі градусів і вище, а нагріти місце з'єднання треба до 250-300 ° C, а це займає 15-25 секунд. Можна при цьому орієнтуватися на колір флюсу - як тільки він потемнів, пора вводити припій.

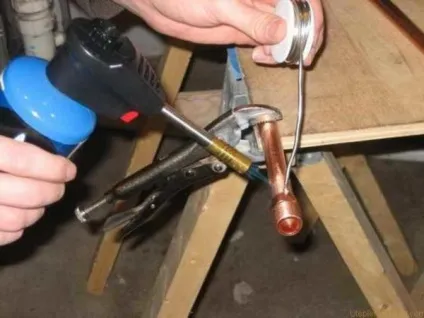

Правильне розташування пальника при пайку мідних труб своїми руками

Щоб прогрів був рівномірний, полум'я пальника направляйте посередині стику. Тоді прогрівається вся зона зварювання більш рівномірно.

Пайка мідних труб м'яким припоєм

Припій вводять в місце стику - де з'єднується фітінг і труба. У міру нагрівання, він починає плавитися, розтікається і заповнює зазор між елементами. Нанести його можна тільки на половину довжини - розплавилися, він затечет в інше з'єднання. Власне, це все - пайка мідних труб закінчена. Всі інші сполуки роблять також.

При використанні жорсткого припою все майже так само, тільки застосовуються інші горіли - газополумяні, і в процесі пайки треба трубу провертати, намотуючи розм'якшити припій на трубу.
