Падіння тиску в системі опалення

В даний час все більше заміських будинків обладнуються системою опалення, що складається з газового двоконтурного котла і радіаторів. Що дуже зручно - встановивши всього один прилад, ви отримуєте гарячу воду і комфортну температуру повітря в приміщенні. Майже всі виробники котлів - великі закордонні компанії. Але, навіть встановивши у себе в будинку надійний водогрійний прилад, ми не застраховані від неприємностей, які супроводжують роботу цього апарату.

Одна з проблем, що виникають при експлуатації газового двоконтурного котла - падіння тиску в системі опалення. Чому це відбувається - спробуємо розібратися в цій статті.

ПРИЧИНИ ПАДІННЯ ТИСКУ В СИСТЕМІ ОПАЛЕННЯ

Отже, ситуація з життя: зима, температура мінус 20, заміський будинок опалюється двоконтурним котлом. Ви йдете на роботу або кудись у справах, будинки тепло. Через якийсь час ви повертаєтеся, заходите додому і розумієте, що опалення не працює, в кімнаті прохолодно. Насамперед підходите до котла і виявляєте, що він не працює, а манометр показує нуль, тобто відбулося падіння тиску в системі опалення.

Ви відразу починаєте думати: а що було б, якби ви не з'явилися будинки тривалий час? А було б розморожування радіаторів і вихід з ладу дорогого двоконтурного котла відомої марки.

Що ж могло статися під час вашої відсутності? Тут все просто, з якоїсь причини вимкнули електрику, котел зупинився, тиск в системі опалення впало нижче позначки, при якій він може включитися в роботу. Світло через годину дали, а апарат почати працювати не зміг. Ось вам і катастрофа домашнього масштабу.

Що ж можна зробити своїми руками, щоб такі ситуації не відбувалися? Повторюся, тут мова піде про речі, які можна виправити самостійно, якщо це збій двоконтурного котла, потрібно викликати фахівців.

Перше, що треба зробити, це перевірити опалювальну систему на відсутність протікання. Візьміть паперову серветку і протріть всі місця стиків і з'єднань. Бували випадки, що людина запевняв, що протікання немає, а тиск в системі знижується. У підсумку випадково, або після більш ретельного огляду виявлялося, що з системи підкопує, а калюжі на підлозі не було, тому що вода встигала випаруватися до того, як крапля впаде на підлогу. Або краплі з'являлися в стиках і з'єднаннях при підвищенні тиску в трубах. Звичайно, всі знайдені протікання потрібно усунути.

НАСТРОЙКА РОЗШИРюВАЛЬНОГО БАКА

Друге, на що слід звернути увагу при падінні тиску в системі опалення - це правильна робота розширювального бака.

Як відомо, рідини при нагріванні збільшують свій обсяг. Вода, наприклад, при температурі 90 градусів має коефіцієнт розширення, рівний 3,59%. Тому, щоб в системі опалення не створювалося надлишкового тиску, використовують розширювальні баки. При нагріванні рідини зайвий обсяг повинен заходити в розширювальний бак, тим самим стабілізуючи тиск, а коли вода остигає, вона виходить з бака, заповнюючи систему. Таким чином, тиск в опалювальній системі під час роботи котла зберігається в допустимих межах. У двоконтурних котлах розширювальні баки вже встановлені в самому котлі.

Виникнути внаслідок неправильного роботу розширювального бака може те, що при нагріванні тиск різко зростає, навіть можливий аварійний скид води через запобіжний клапан, а при охолодженні стрілка манометра опускається вниз до такої міри, що приходиться підживлювати систему. В цьому випадку потрібно відрегулювати роботу розширювального бака.

В інструкції до котла зазначено, який тиск повітря повинно бути в розширювальному бачку. Тому, для правильної роботи бака це тиск потрібно встановити. Для цього:

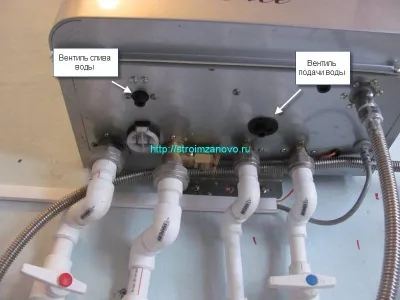

1. Перекриємо крани подачі води і обратки.

2. Знайдемо на котлі зливний штуцер,

відкриємо його і злитимемо воду.

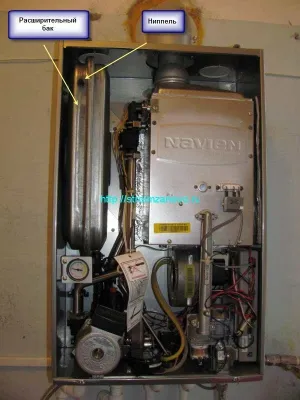

3. Знайдемо на розширювальному баку ніпель, як на велосипедному колесі і спустимо все повітря.

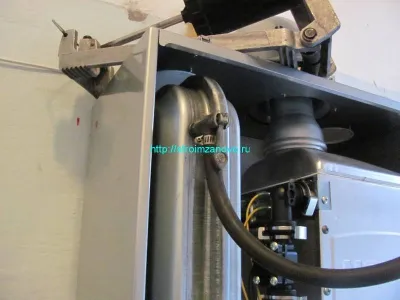

4. приєднано автомобільний насос до розширювального баку і накачаємо його до 1,5 бар, при цьому з зливного штуцера може виходити вода.

5. Знову спустимо повітря.

6. Якщо до бачка підходить шланг від котла, від'єднати його, потрібно вилити з бака всю воду.

7. Приєднуємо шланг назад.

8. Накачуємо розширювальний бак тиском згідно з інструкцією до котла

(В нашому випадку це 1 бар).

9. Закриваємо зливний штуцер.

10. Відкриваємо всі крани.

11. Заповнюємо систему опалення водою під тиском 1-2 бар.

12. Включаємо котел і перевіряємо. Якщо при нагріванні води стрілка манометра знаходиться в межах зеленої зони, значить, ми все зробили правильно.

РОЗРАХУНОК МЕМБРАННОГО РОЗШИРюВАЛЬНОГО БАКА

У деяких випадках падіння тиску в системі опалення пов'язано з неправильним вибором двоконтурного котла. При тепловому розрахунку враховується площа приміщень, які потрібно обігріти. Виходячи з цих умов, вибирається потужність опалювального приладу. У розрахунок закладаються звичайні радіатори, в яких обсяг води не дуже великий. А якщо замість радіаторів використовують металеві труби, рідини, щоб їх заповнити, потрібно в кілька разів більше, відповідно і обсяг розширюється води теж буде збільшений.

Розширювальний бак в двоконтурних котлах зазвичай дорівнює 6-8 літрів. Він розрахований приблизно на 120 літрів води в опалювальній системі. Для радіаторів цього цілком достатньо. А ось що може статися, якщо в системі води більше, ніж належить за розрахунком. Припустимо, рідина, нагріваючись в трубах. розширюється і заповнює штатний розширювальний бак. Але розміру бака не вистачає для виведення надлишку нагревається води, тиск підвищується і відбувається аварійне скидання через запобіжний клапан. Після того, як котел вимкнеться, вода з бака виходить назад в систему, але так як у котла був аварійний скид, рідини в системі не вистачає, тиск падає нижче критичної позначки. Все, без підживлення системи водою (тобто без участі людини) котел подаватися не буде. Якщо за вікном низька температура повітря - розморожування системи забезпечено. Причому статися це може в самий невідповідний момент.

Зараз у продажу з'явилися автоматичні подпітивателі води, які подають воду в систему, якщо тиск в ній падає нижче певної позначки. Домовласникам, залишає своє житло без нагляду на тривалий час, варто звернути на них увагу.

Зазвичай монтаж опалення відбувається в теплу пору року, щоб встигнути підготуватися до зими. Під час пуску котел працює в середньому режимі, так і восени ще тепло. Тому, коли нагрів не такий інтенсивний, рідина розширюється незначно, тиск в системі в межах норми. Але коли прийдуть морози і котел вийде на роботу при максимальному навантаженні, обсяг рідини, що нагрівається збільшується, тут і з'ясовується, що штатного розширювального бака не вистачає. Щоб такий сценарій не відбувся, потрібно грамотно розрахувати систему опалення і вчасно встановити в неї додатковий мембранний розширювальний бак, який використовується в опалювальних системах закритого типу, коли рух рідини відбувається під тиском, яке створює циркуляційний насос.

Визначити точну кількість води в трубах опалення важко, зазвичай це роблять по потужності: її множать на 15. Наприклад, у котла потужністю 17 кВт система опалення вміщує 255 літрів води. Існують методики, що допомагають розрахувати обсяг розширювального бака. Наступний розрахунок підходить для систем опалення, змонтованих в одноповерхових будинках.

Обсяг розширювального бака = (V * E) / D. де V - об'єм води в системі опалення, Е - коефіцієнт розширення рідини, D - ефективність розширювального бака.

D = (Pmax - Ps) / (Pmax +1),

де Pmax - максимальний робочий тиск опалювальної системи, рівне в середньому 2,5 бар;

Ps - тиск зарядки розширювального бака, рівне 0,5 бар.

D = (2,5-0,5) / (2,5 +1) = 0,57

Отже, для котла потужністю 17 кВт обсяг розширювального бака = (255 * 0,0359) / 0,57 = 16,06 л.

У технічній документації написано, що апарат потужністю 17 кВт має вбудований розширювальний бак об'ємом 6,5 л. Для правильної роботи двоконтурного котла необхідно встановити в опалювальну систему додатковий розширювальний бак об'ємом 10 л.

Як визначити, працює додатковий розширювальний бак в системі, чи ні? Для його перевірки накачаємо насосом тиск повітря, наприклад, до 2 бар, і забезпечимо доступ до ніпеля. Подсоединим його до системи опалення. Включимо котел. Під час нагрівання води тиск буде підніматися. Якщо воно збільшиться до 1,8 бар, стравити повітря з розширювального бака через ніпель, дивлячись при цьому на манометр котла. Як тільки тиск в бачку знизиться менше 1,8, вода з системи почне заходити в бак, при цьому стрілка манометра на котлі покаже зниження тиску. Це означає, що додатковий розширювальний бак встановлений правильно і працює коректно. На завершення треба накачати тиск до потрібної позначки, наприклад, до 1 - 1,5 бар. На цьому все.
