Харчування електричного освітлення, як правило, проводиться від загальних для силових і освітлювальних навантажень трансформаторів напругою 380/220 В самостійними лініями.

Якщо в цеху є навантаження, що погіршують показники якості електроенергії, то харчування таких навантажень і освітлення здійснюють від різних трансформаторів.

Освітлювальні мережі внутрішнього освітлення підрозділяють на живлять і групові. До мережі живлення відносять лінії, прокладені від ТП або ввідно-розподільчого пристрою (ВРП) до групових щитків, до групової мережі - лінії від групових щитків до світильників (рис. 2.9). З метою раціонального використання автоматичних вимикачів трансформаторної підстанції, групові щитки живлять від магістральних щитків (пунктів) (рис. 2.10, 2.11). Якщо в цеху використовується схема блоку трансформатор - магістраль, то магістральні пункти живлять від головних ділянок магістралі (рис. 2.12).

У схемі електричного освітлення передбачають роздільне харчування робочого і аварійного освітлення. В цехах, де встановлено кілька трансформаторів, ці види освітлення живлять від різних трансформаторів, приєднаних до незалежних джерел. Якщо встановлений один трансформатор, то харчування робочого і аварійного освітлення здійснюють окремими лініями, починаючи від магістрального щитка (рис. 2.13).

Залежно від потужності освітлювального навантаження, розмірів і конфігурації освітлювальної мережі, яка живить лінію підводять безпосередньо до групового щитка або до магістрального пункту.
Можливий також варіант, коли від магістрального пункту відходять як групові лінії до світильників, так і лінії до групових щитків або освітлювальним шинопроводам (рис. 2.14).

В якості освітлювальних магістральних і групових щитків застосовують розподільні пункти серії ПР8513 з триполюсними автоматичними вимикачами і ПОР 8513 з однополюсними автоматичними вимикачами.
У великих виробничих будівлях освітлювальну мережу живлення виконують з використанням розподільних шинопроводів типу Ш РА. У цьому випадку замість групових щитків до шинопроводи підключають групи світильників через окремі апарати захисту і керування.

Мал. 2.9. Принципова схема освітлювальної мережі:
1 - живить мережу; 2 - ввідно-розподільний пристрій; 3 - магістральний пункт (щиток); 4 - груповий щиток; 5 - живить мережу; 6 - групова мережа

Мал. 2.10. Схема живлення робочого і аварійного (евакуаційного) освітлення від однотрансформаторних КТП:
1 - КТП; 2 магістральний щиток (пункт); 3 - груповий щиток освітлення; 4 - груповий щиток аварійного освітлення; 5 - лінія мережі живлення робочого освітлення; 6 -лінія мережі живлення аварійного (евакуаційного) освітлення; 7- харчування робочого освітлення інших ділянок будівлі або силових споживачів

Мал. 2.11. Схема живлення робочого і аварійного (евакуаційного) освітлення від двохтрансформаторної КТП:
1 - КТП; 2 магістральний щиток (пункт); 3 груповий щиток освітлення; 4 груповий щиток аварійного освітлення; 5-лінія мережі живлення робочого освітлення; 6 - лінія мережі живлення аварійного (евакуаційного) освітлення; 7- харчування робочого освітлення інших ділянок будівлі або силових споживачів

Мал. 2.12. Схема робочого і аварійного (евакуаційного) освітлення від блоків трансформатор - магістраль:
1 - КТП; M1, М2 магістральні шинопроводи; 2 магістральні пункти; 3 - груповий щиток робочого освітлення; 4 - груповий щиток аварійного освітлення; 5 - лінія мережі живлення аварійного освітлення; 6 - лінія мережі живлення робочого освітлення; 7 - харчування робочого освітлення інших ділянок будівлі або силових споживачів

Групова мережа призначена для безпосереднього підключення світильників внутрішнього освітлення і штепсельних розеток. На рис. 2.15 представлені схеми групових ліній при трифазній системі з нульовим проводом.
На рис. 2.16 представлені варіанти розподілу ламп між фазами в трифазній групі.
Верхній варіант оптимальний з точки зору втрат напруги в лінії, так як "центри тяжіння" навантажень всіх фаз в цьому випадку збігаються, але цей варіант не є найкращим щодо ослаблення пульсацій освітленості і, крім того, в разі відключення однієї-двох фаз створюється випадкове розподіл освітленості уздовж ліній.

Мал. 2.13. Схема живлення освітлення від однотрансформаторной підстанції:
1 - КТП; М- магістраль; 2 - магістральний щиток; 3 груповий щиток робочого освітлення; 4 груповий щиток аварійного освітлення; 5, 6 живлять лінії робочого і аварійного освітлення

Нижній варіант застосовують найбільш часто, так як він позбавлений недоліків верхнього варіанти.

Мал. 2.14. Схема харчування групових щитків і групових ліній від магістрального щитка:
1 - магістральний щиток; 2 груповий щиток; 3 групова лінія

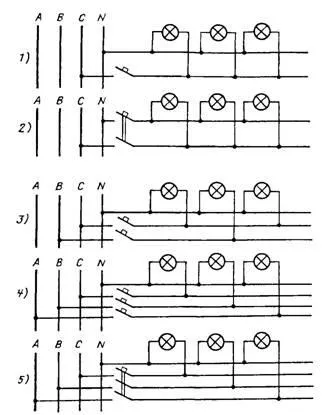

Мал. 2. 15. Схеми групових ліній при трифазній системі з нульовим проводом:
1 - двухпроводная; 2 - двухпроводная для вибухонебезпечних приміщень класу В-1; 3 - трехпроводная; 4 - чотирипровідна, що захищається однополюсними автоматичними вимикачами; 5 - чотирипровідна, що захищається триполюсним автоматичним вимикачем

Мал. 2.16. Варіанти розподілу ламп між фазами в трифазній групі

Групові мережі виконують також освітлювальними шинопроводами: двопровідними (фаза - нуль) ШОС2-25, ШОС80 і чотирипровідними (три фази - нуль) ШОС4-25. якщо навантаження їх не менше 50% номінального струму шинопровода. Шинопроводи використовують в приміщеннях будь-якого призначення з нормальним середовищем, крім особливо сирих, при розташуванні світильників рядами.

Харчування групових мереж здійснюють також від групових пунктів, в якості яких використовують серію пунктів ПР (ПОР) 8513, яка замінює серію освітлювальних ящиків (ЯОУ8500, Я В, Я Р). Для групових мереж знаходять застосування щитки типів ОП. ЗОШ, ОШВ. УОШВ. Щитки розраховані на напругу 380/220 В, укомплектовані однополюсними автоматичними вимикачами; ток расцепителей однаковий для всіх автоматичних вимикачів одного щитка. Кількість і перетин проводів, що приєднуються до вступного затиску, до 2 х 50 мм 2.

Для групових освітлювальних мереж виробничих приміщень, які використовують розрядні лампи високого тиску (ДРЛ, ДРІ, ДРІЗ, ДНаТ), при груповий компенсації реактивної потужності трифазними конденсаторами, приєднаними до групових ліній, застосовують розподільні пункти серії ПР41, розраховані на напругу 380/220 В. Пункт ПР41 для підлогової установки розрахований на чотири трифазні групові лінії, в ньому встановлено чотири трифазних конденсатора потужністю по 18 квар. До пунктів допускається приєднання живильних проводів перетином від 10 до 2 х 120 мм 2 і відходять від 1,5 до 25 м 2.

Для приміщень з вибухонебезпечними зонами класів B-la, B-I6, В-Па, В-1г застосовують щитки щов-IA і щов 2А на напругу 380/220 В.
