Осьова лінія в Автокад
У Автокаде осьові лінії будуються в такий спосіб:
1) Спочатку за допомогою команди «Відрізок» або «Полилиния» чертятся безпосередньо осі AutoCAD потрібного розміру.
2) Далі потрібно завантажити відповідний тип лінії в сам креслення. Відповідно до ГОСТ 2.303 - 68 «Основні лінії креслення» осьові і центрові лінії, а також лінії перетину, які є осями симетрії, зображуються штрихпунктирной тонкою лінією (див. Рис. 1).

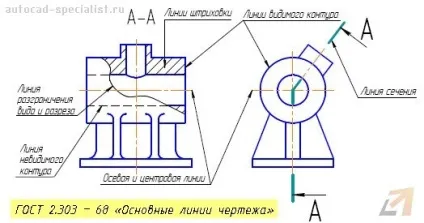

Мал. 1. Осьова лінії в Автокад відповідає типу лінії штрихпунктирна.
Щоб завантажити цей тип лінії потрібно скористатися «Диспетчером типів ліній», який викликається на вкладці «Головна» - панель «Властивості» (читати докладніше, як завантажити лінії в Автокад).
3) Присвоїти відповідний тип лінії і при необхідності налаштувати його. Давайте більш детально розглянемо даний крок.
Виносимо і налаштовуємо осі в Автокаде.
Якщо питання, як накреслити осі в Автокаде, не викликає ніяких труднощів, то ось з налаштуванням типу ліній слід трохи повозитися. Тому приступаємо відразу ж до практичного прикладу (див. Рис. 2).
Мал. 2. Осьові лінії AutoCAD.
У зв'язку з тим, що приклад практичний, давайте використовувати програму по максимуму. Як ви знаєте, для ефективної роботи в Автокад використовуються шари. Тому створимо шар «Осьові лінії», призначимо йому червоний колір і встановимо тип лінії «ACAD_ISO10W100», як показано на рис. 3 (читати докладніше, про роботу з шарами в AutoCAD).

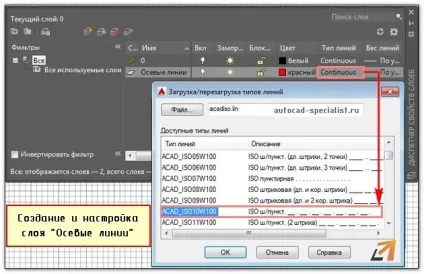

Мал. 3. Створення та налагодження шару для осьових ліній AutoCAD.
Далі розглянемо послідовність простановки осьових ліній в AutoCAD. Відповідно до представленого прикладом доцільно зробити заготовку для кругового масиву. щоб правильно проставити осьові лінії для кожного отвори. Для цього зробимо один сегмент. Виконаємо команду побудови дуги (Початок, Центр, Кінець). Точки слід проставляти в послідовності, зазначеної на рис. 4.

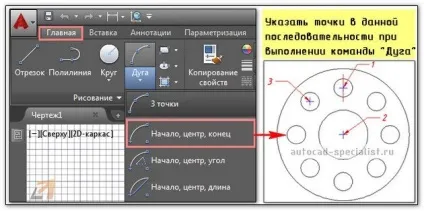

Мал. 4. Створення сегмента для правильної проставляння осьових ліній.
Далі слід раскопіровать цей елемент по колу. Для цього потрібно скористатися командою «Круговий масив» (читати докладніше, про команду «Масив»). Результат представлений на рис. 5.

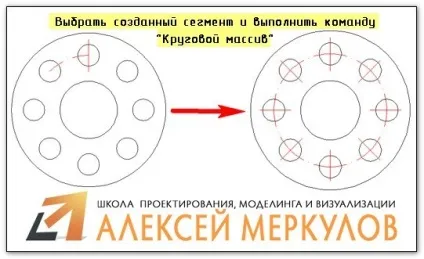

Мал. 5. Створення осьових ліній за допомогою команди «Круговий масив».
Як накреслити лінію в Автокаде (центровую)?

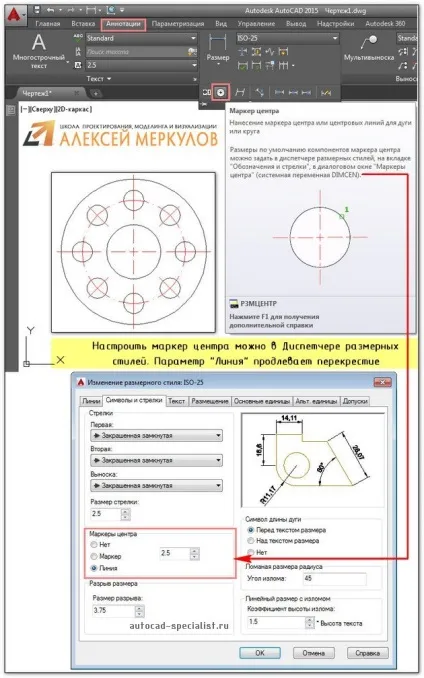

Мал. 6. Команда AutoCAD «Маркер центру».
Таким чином, ми розібралися, як в Автокаде створити лінію (осьову і центровий), щоб вона відповідала загальноприйнятим правилам оформлення креслень. Навчилися їх грамотно креслити і налаштовувати. Обов'язково спробуйте зробити описаний приклад на практиці.
