Особливості тропосферного зв'язку

Т ропосферная радіозв'язок, далека радіозв'язок, заснована на використанні явища переизлучения електромагнітної енергії в електрично неоднорідною тропосфері при поширенні в ній радіохвиль; здійснюється в діапазонах дециметрових і сантиметрових хвиль.

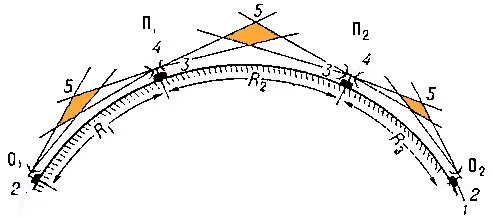

Схематичне зображення лінії радіозв'язку, що використовує розсіювання радіохвиль на неоднорідностях тропосфери.

Електрична неоднорідність тропосфери (неоднорідність її діелектричної проникності) обумовлена ​​випадковими локальними змінами температури, тиску і вологості повітря, а також регулярним зменшенням цих величин зі збільшенням висоти.

Переизлучение енергії відбувається в області перетину діаграм спрямованості передавальною і приймальною антен.

Відстань між пунктами передачі і прийому може
досягати 1 # 8201; 000 км.

Однак на практиці зазвичай споруджують лінії радіорелейного зв'язку, в яких Тропосферний радіозв'язок використовують у всіх ланках лінії або тільки в деяких з них.

Протяжність таких ліній досягає кілька тис. Км.

Для тропосферного зв'язку можуть використовуватися частоти в діапазоні від 30МГц до 10 ГГц, при цьому намагаються використовувати більш високочастотний діапазон, де легше отримати антени з вузькою діаграмою спрямованості і крім того ширшу смугу частот. для забезпечення багатоканального зв'язку.

Схема радіорелейної лінії тропосферного зв'язку:

Особливості зв'язку:

• - Велике загасання
  Через розсіювання поширення по трасі великої протяжності. Це призводить до необхідності використання передавачів з великою потужністю, антен з великим коефіцієнтом посилення. приймачів з високою чутливістю, малошумні підсилювачів
• - Наявність глибоких завмирань
  Прийняті сигнали схильні до швидким і повільним завмирань. Повільні завмирання обумовлені метеорологічними умовами. Швидкі завмирання обумовлені випадковими короткочасними змінами електричних властивостей обсягу розсіювання і інтерференцією променів в точці прийому, яка в свою чергу обумовлена ​​многолучевостью сигналу
• - Втрати коефіцієнта посилення антени
  При збільшенні розмірів антени реальний Кус зростає менше, ніж теоретичний розрахунковий тому при збільшенні спрямованості антени зменшується обсяг розсіювання і відповідно щільність електромагнітної енергії в точці прийому.
• - Наявність «мертвої зони»
  50-100 км
• - Зв'язок на великі відстані Можливо забезпечення без використання проміжних ретрансляторів.
• - Використання високих частот
  Можливо забезпечення великої кількості каналів.
