Особливості підключення та налаштування tv-out відеокарт класу geforce 2 і geforce 3
Дякую вам за підтримку!
Втім, перед розмовою про налаштування згадаємо, з чого ж починається спільна робота TV і PC. Звичайно ж, з фізичного їх сполуки. Судячи з кількості питань в конференції про схемах перехідників, це не така вже й проста задача.
Підключення комп'ютера до телевізора
Тут, напевно, доречно невеличкий відступ. Прошу вибачення у розбираються в цьому питанні за азбучні істини :-).
Примітка: не треба плутати S-Video з S-VHS, S-VHS - це стандарт запису, так само як і VHS, і ставлення до теми нашої розмови має вельми віддалене :-).
Зрозуміло, найкращим варіантом є наявність двох виходів, але це зустрічається далеко не так часто, як хотілося б.
Відмінність же композитного сигналу від S-Video полягає в тому, що композитний сигнал (composite - змішувати) включає в себе інформацію про яскравість (luminance) і кольоровості (chrominance), що передається в одному каналі (другий - земля (Ground, GND)), в той час як в S-Video ці канали розділені.
перехідники
Примітка: при підключенні до телевізора, що має S-Video, часто буває необхідно активувати режим S-Video в налаштуваннях TV. Інакше зображення буде чорно-білим або з кольоровим шумом.
З'єднання через роз'єм SCART
Не всі моделі телевізорів мають стандартний S-Video роз'єм. Часто зустрічається роз'єм SCART ( "євророз'єм», «гребінка»), проте, його наявність ще не має на увазі підтримку через нього S-Video. Дізнатися, чи так це, можна, подивившись документацію до вашого телевізора. В крайньому випадку, шукайте опцію включення S-Video на пульті дистанційного керування або в меню.
На схемі представлений вид роз'єму SCART з фронтальної сторони перехідника. Нумерація контактів, як ми бачимо, йде зигзагом.
Специфікація роз'ємів
Композитний сигнал використовує контакт 20, а для S-Video необхідно використовувати 15 і 20.

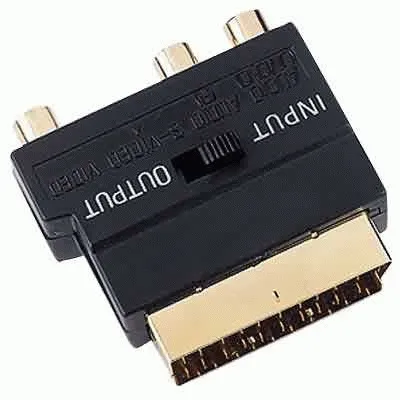

В принципі, можна скористатися готовими перехідниками. Наприклад, ось такого типу:
До речі, фірма Hama пропонує і інші варіанти, можете ознайомитися з ними на їх сайті.
Примітка №2: дане підключення працює для всіх чіпів, які керують виводом на TV.
З'єднання через роз'єм RCA
Чіпи BT868 / 869 - кращий вибір для не бажають особливо возитися з пайкою, так як виводять вони композитний сигнал на один з контактів S-Video. Тому в даному випадку схема проста.
При використанні чіпів Chrontel 7007/7008 в переходнике для отримання композитного сигналу необхідна розв'язка у вигляді конденсатора.
Деякі виробники (зокрема, Leadtek) використовують гніздо 6-pin, нагадує роз'єм PS / 2. В такому роз'ємі для композитного сигналу використовуються окремі контакти.
Попередження: при підключенні з'єднувальних кабелів необхідно знеструмити PC і TV, також бажано вийняти TV-антену, так як підключений до колективної антени телевізор може мати різницю потенціалів понад 100 вольт з незаземленим комп'ютером.
Підбір кабелю
Налаштування зображення

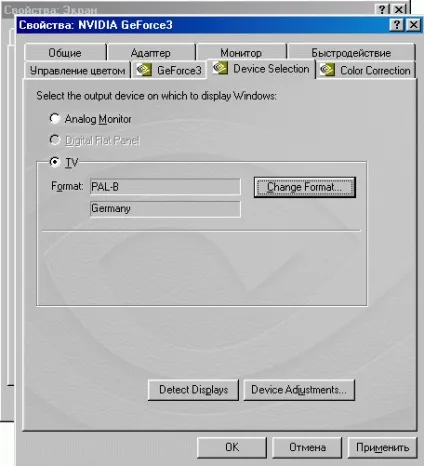

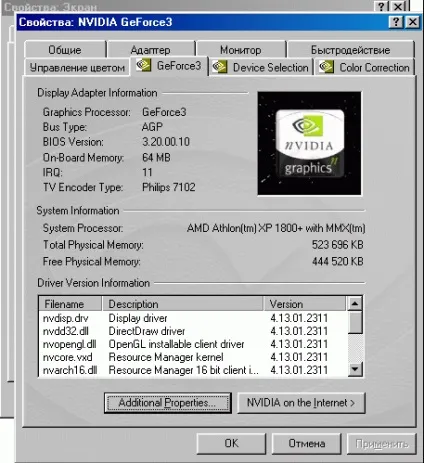

Підключивши, нарешті, телевізор, щасливий володар GF 2 або GF 3, природно, насамперед намагається вивести зображення за допомогою стандартних засобів драйвера:
Особливості настройки за допомогою програми TVTool
На щастя, є засіб, яка рятує від головного болю в області налаштувань TV-out. На сайті на даний момент доступна для скачування Beta 6.0b програми TVTool. Програма є платною, проте це до теми нашої розмови, знову-таки, не має відношення, можу порадити хіба що регулярно відвідувати конференцію :-).

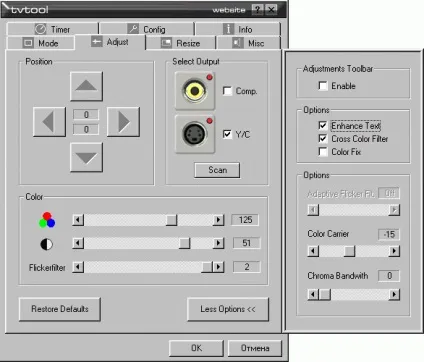

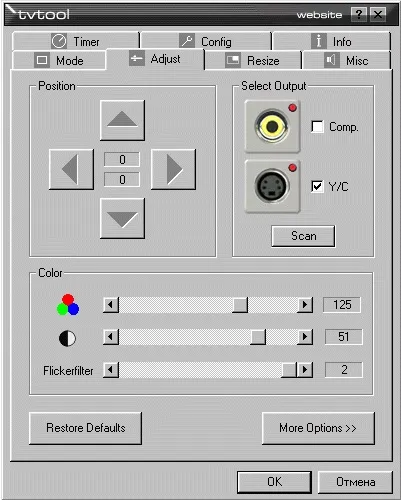

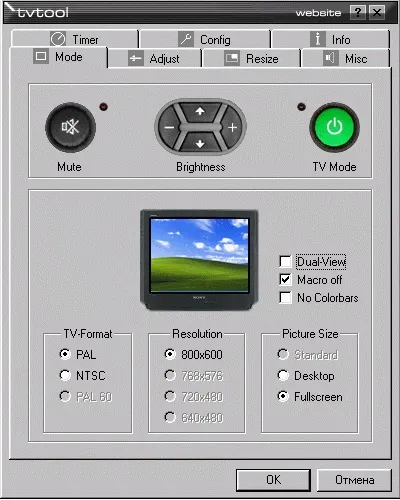

Здається, немає сенсу детально розписувати всі настройки (бажаючі можуть почитати F.A.Q на сайті). Зупинимося лише на найважливіших.- Вкладка «Mode» містить:
- вибір дозволу в залежності від чіпа (BT869, наприклад, підтримує всі, Philips - тільки 800 × 600);
- системи кольоровості (аналогічно, Philips не підтримує PAL60);
- функцію деактивації Macrovision (опція «Macro off»);
- настройки яскравості, контрасту, гучності (так, програма дозволяє і це!) кнопками у верхній частині;
- функцію Dual-View (не раджу, до TwinView вона відношення не має, при включенні переводить на моніторі розгортку до телевізійної, добре хоч, попереджає :-));

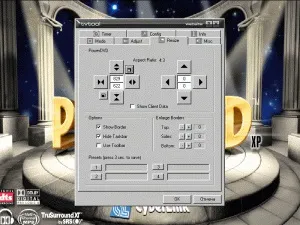

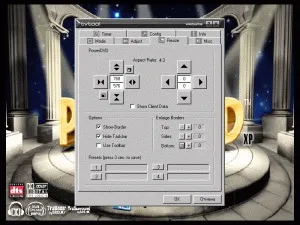

- і, нарешті, в поле «Picture Size» настройки Overscan, що дозволяють в режимі Fullscreen отримувати зображення без бордюрів.
Режим Fullscreen працює саме з такими параметрами.

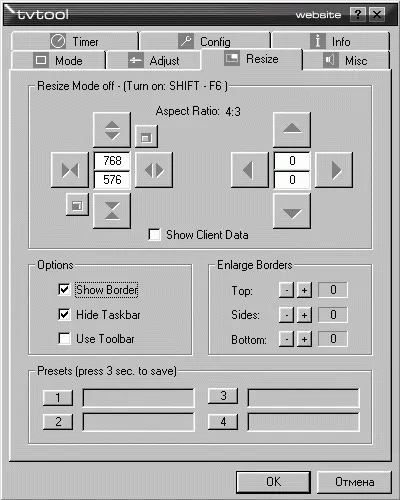

За допомогою цієї опції можна як змінювати геометрію всього зображення,
так і тільки розмір бордюрів.
Існує можливість зберегти 4 призначені для користувача настройки.
- функція вибору джерела (при використанні перехідника S-Video - Composite необхідно вибрати «Comp», інакше зображення буде чорно-білим);
- опція «FlickerFilter», що дозволяє домогтися більшої чіткості при більшому мерехтінні (крайнє ліве положення, рекомендується для TV з частотою розгортки 100 Гц) і навпаки;
- настройки кольоровості і контрасту.
Ще раз повторю, що тут розглянуті основні настройки, інші, в принципі, нескладні і містять, по суті, тільки додаткові можливості.
P.P.P.S. При виведенні неякісного сигналу, наприклад, закодованого з артефактами компресії піратського диска MPEG4, за допомогою налаштувань TV-out і незалежно від параметрів TV-encoder, не можна домогтися радикального поліпшення зображення :-).
