Особливості настройки soho роутерів - технології мереж

1. Ширина каналу 20 МГц. Така ширина каналу забезпечує вдвічі більший радіус зони покриття, ніж ширина каналу 40МГц. Крім цього в зашумлений обстановці, коли кілька мереж Wi-Fi працює в діапазоні Wi-Fi 2,4 ГГц, при більш вузькій ширині каналу меншу кількість чужих мереж Wi-Fi будуть заважати роботі роутера. І це призведе до того, що швидкість при налаштуванні ширини каналу 40 МГц буде менше, ніж при ширині каналу 20 МГц - це стосується роутерів будь-яких моделей і виробників. Наочно цю ситуацію видно на малюнку 1, де наведено частотний розподіл мереж Wi-Fi в стандартному багатоповерховому будинку. Мережа Wi-Fi позначена жовтим кольором і має ширину 40МГц перетинається з близько 20-ма іншими мережами і не перетинається тільки з двома стоять на каналі 13 і мають ширину 20МГц. Можна сміливо сказати, що свій швидкісний канал подібна мережа змушена буде ділити, в тій чи іншій мірі, з ще 20-ю мережами, що приведе до того, що працювати нормально вона буде тільки поблизу свого роутера, де рівень прийому інших мереж буде значно нижче .

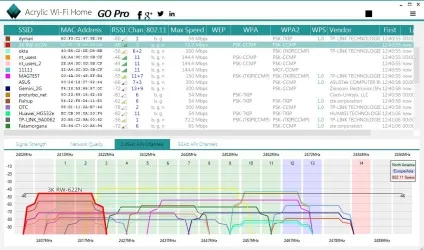

Рис.1 Частотний розподіл мереж Wi-Fi в стандартному багатоповерховому будинку - виділений рівень прийому від роутера 3K RW622N.

Варто звернути увагу на інформацію, що без перешкод один одному в діапазоні Wi-Fi можуть одночасно працювати тільки ТРИ мережі з шириною каналу 20 МГц - на 1-му, 6-м, 11-м каналах, або ОДНА мережу з шириною каналу 40 МГц . Непересічним по частоті чином можна розташувати два канали по 40МГц, але вони будуть суміжними і внеполосное випромінювання одного потраплятиме в смугу іншого заважаючи йому, тому навіть дві мережі з шириною 40 МГц не зможуть працювати незалежно. Нижче на рис.2 наведено приклад налаштувань ширини каналу 20 МГц для 3K RW622N і 1-го частотного каналу.

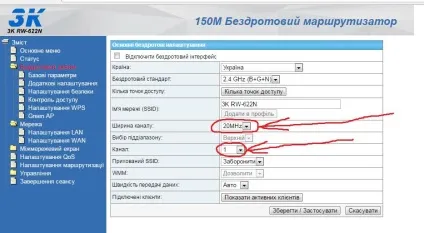

Рис.2 Налаштування ширини каналу 20 МГц для 3K RW622N і 1-го частотного каналу.

2. Встановити 1-й частотний канал як показано на рис.2. Ця вимога не обов'язково, якщо відома ефірна обстановка поблизу смуги виділеної для Wi-Fi 2400-2483.5МГц. Але якщо є сумніви, то краще виставити 1-й канал, так як в діапазоні 2500-2700МГц працюють потужні ефірні передавачі MMDS телебачення і їх позасмугових сигнали потрапляють до діапазон Wi-Fi 2.4ГГц. Але чим далі по частоті від основного сигналу MMDS, тим його позасмугових випромінювання нижче, тому 1-й Wi-Fi канал надійніше, ніж, наприклад, 11-й.
3. 20 / 40МГц сумісність повинна бути заборонена. Це особливість налаштувань 3K RW622N. Якщо кардинально вплинути на сумісність (вона за замовчуванням дозволена), то, навіть виставивши ширину каналу 20МГц як показано на скріншоті вище, ви не досягнете, щоб роутер працював тільки з шириною каналу 20 МГц - він все ще буде в автоматичному режимі самостійно вибирати ширину каналу 20 МГц або 40 МГц, що в зашумлений обстановці призведе до зниження швидкості передачі інформації. На рис.3 наведено зразок настройки заборони на сумісність каналів з шириною 20/40 МГц.

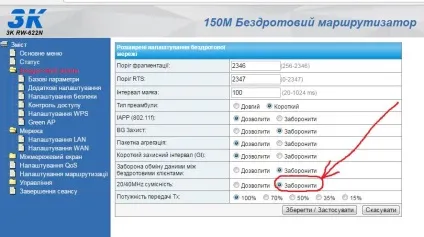

Рис.3 Зразок настройки заборони на сумісність каналів з шириною 20/40 МГц.

4. Встановити антену на роутері під кутом 45 градусів до горизонту. Ця рекомендація пов'язана з тим, що одна антена може забезпечити тільки одну поляризацію, незалежно від того який роутер використовується 3K RW622N або TL WR740N, і тому краще антену поставити так. щоб клієнтські пристрої, що мають антени тільки вертикальної або тільки горизонтальної поляризації, могли прийняти сигнал від роутера з однією антеною.
5. Цікавий факт ілюструє, що рівень прийому від 3K RW622N вище, ніж у TL WR740N. На малюнках 1 і 4 наведені скріншоти показують рівень прийому через дві стіни (одна капітальна, інша з гіпсо-картону) сигналів від роутера 3K RW622N і від роутера TL WR740N. Клієнтом для роутерів виступав ноутбук. Порівнюючи скріншоти можна побачити, що сигнал від 3K RW622N вище на 7 ... 10 дБ, ніж від TL WR740N. Рівні нестабільні і на скріншотах наведено їх приблизно середні значення.

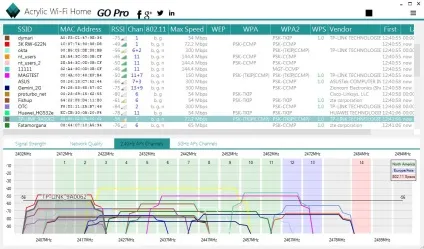

Рис.4 Частотний розподіл мереж Wi-Fi в стандартному багатоповерховому будинку - виділений рівень прийому від роутера TL WR740N.
