Основні правила змішування добрив - все про агрохімії

Кравцева Тетяна, яка є міністром по сільському господарству, на переговорах з губернатором повідомила, що саме в Сумиской області все взялися за прибирання зернових культур. До цього приєдналися абсолютно всі райони і безліч громадян.

Від генерального директора фабрики ТОВ «Квест-А» Марата Халкечева Дахтір Битдаев, виконуючий обов'язки Міністра сільського господарства Карачаєво-Черкеської Республіки, дізнався про те, що підприємство збирається запустити виробництво одягу з вовни овець Карачіївське породи.

Основні правила змішування добрив

Для успішного застосування сумішей добрив вони повинні бути сипучими і однорідними за своїм складом. У процесі приготування, транспортування і внесення (а також зберігання) різних сумішей не повинно відбуватися втрат поживних речовин і їх перетворень в менш засвоювані для рослин форми.

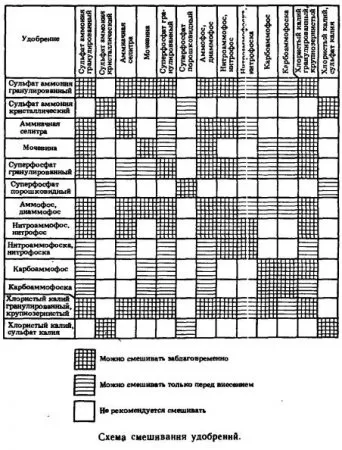

У процесі приготування і зберігання сумішей їх компоненти можуть проявляти досить високу реакційну здатність і вступати в хімічну взаємодію один з одним; відбуваються реакції обмінного розкладання. Якість одержуваних сумішей, їх хімічний склад і фізичний стан багато в чому визначаються тими хімічними процесами, які мають місце при змішуванні добрив. Швидкість хімічних реакцій залежить від властивостей односторонніх добрив. При приготуванні сумішей потрібно правильно підходити до вибору односторонніх добрив, враховуючи їх взаємодії між собою. Не можна змішувати добрива, якщо при цьому вони втрачають поживні речовини або перетворюються в погану за фізичними властивостями масу, не піддається механізованому внесення.

Більш пухкі гранули легше руйнуються при транспортуванні і вантажно-розвантажувальних роботах, що призводить до їх пилення і збільшує втрати добрив. Однією з причин невисокої якості розподілу мінеральних добрив по поверхні поля відцентровими метальниками є дроблення гранул в процесі їх розкиду.
У дослідженнях НІУІФ вивчалася разрушаемость гранул подвійного суперфосфату і нітроамофоски і процесі розсівання. Для нітроамофоски встановлено, що кількість зруйнованих гранул збільшується зі зменшенням їх міцності і при статичної міцності 9,8 кгс на 1 см2 склало 6,9%, а при 41 кгс на 1 см2 - 2,1%.
У подвійного суперфосфату з середньою статичної міцністю, що дорівнює 30 кгс на 1 см2, кількість зруйнованих гранул в залежності від розміру коливалося від 1,6 (фракція 1-3 мм) до 4,7 (фракція 2-3 мм). Цей показник для фракції 1-2 мм склав 2,4%, а 3-4 мм - 4,3%.

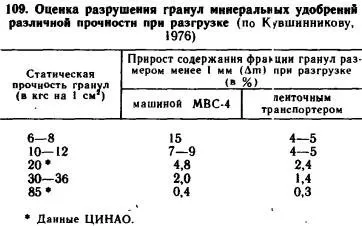

Приблизна оцінка руйнування гранул різної міцності в процесі розвантаження мінеральних добрив представлена ​​в таблиці 109.

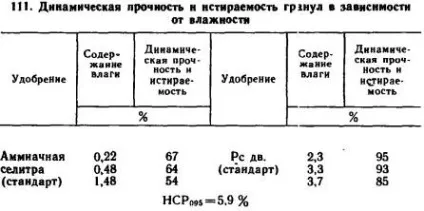

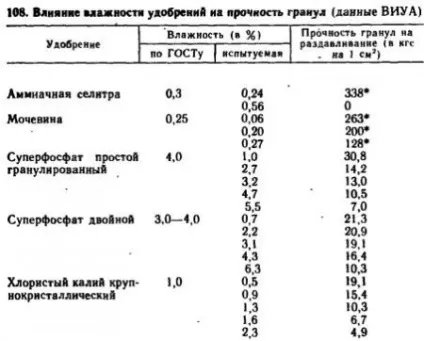

При підвищеному вмісті вологи в мінеральних добривах їх гранули втрачають крихкість. Для аміачної селітри цей стан спостерігали при вологості 1,7-2,0%, для сечовини - близько 1%, для хлористого калію - понад 3%.

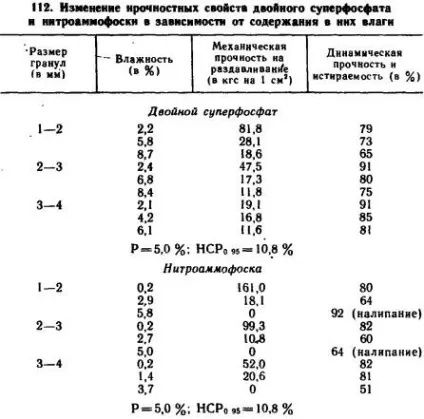

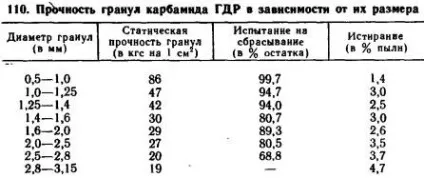

У ряді випадків динамічна міцність і стиранність гранул мінеральних добрив перебували в тісному зв'язку зі статичної міцністю. Це відноситься до всіх вивченим фракціям подвійного суперфосфату, більшості зразків нітроамофоски, амофосу і нітроаммофоса. У міру зниження статичної міцності гранул при зволоженні добрива знижується і показник їх динамічної міцності і стійкості до тертя (табл. 112).

Перша реакція вказує на можливість виділення оксидів азоту, друга - на погіршення фізичних властивостей суміші в результаті утворення більш гигроскопичной кальцієвої селітри.
При змішуванні суперфосфату з сечовиною виділяється кристаллизационная волога, яка збільшує вологість сумішей.
В одному з дослідів ВІУА при змішуванні стандартних форм сечовини, подвійного суперфосфату і хлористого калію внаслідок хімічної взаємодії між компонентами виділялося у вільному стані від 12,2 до 64,7 г кристалізаційної води (на 1 кг суміші). При змішуванні підсушених продуктів кількість вивільненої кристалізаційної води знизилося до 7,2-13,5 г (на 1 кг сміємо).
Суміш з суперфосфату з сульфатом амонію цементується в щільну масу, яку перед внесенням а грунт необхідно подрібнювати і просіювати. При змішуванні маса спочатку розігрівається і робиться вологою в результаті виділення води: Ca (H2PO4) 2 * H2O - (NH4) 2SО4 → 2NH4H2PО4 + CaSO4 + H2O; потім утворюється гіпс: CaSO4 + 2Н2О = CaSO4 * 2Н20.
