Основні поняття і визначення вз-сти, ЕСДП

Основні поняття і визначення.

D- Отвір-розмір, який при обробці може тільки збільшуватися

(Всі параметри позначаються прописними буквами).

d- Вал-розмір, який при обробці може тільки зменшуватися

(Всі параметри позначаються малими буквами).

Основні поняття і визначення вз-сти, ЕСДП

Номінальний розмір - розмір, проставлений на кресленні, є початком відліку граничних відхилень (нульова лінія) Dn-отвори, dn-вала - визначається розрахунком і округляється згідно ГОСТ «Нормальні лінійні розміри».

Дійсний розмір - розмір, отриманий виміром з допустимою

TD = Dmax - Dmin, Td = dmax - dmin, або TD, (Td) = ES (es) - EI (ei)

Поле допускаопределяетсязначеніем допуску і його положеніемотносітельно

номінального розміру (нульової лінії).

1) розрахуйте значення граничних розмірів і допуску для кожного з п'яти прикладів

Побудувати схеми полів допусків для варіантів розмірів

Ø 40 - 0,02; Ø 40 +0,03; Ø; Ø; Ø і

вказати, в яких випадках величина номінального розміру збігається:

• з величиною дійсного гідного і одного з граничних розмірів,

тобто номінальний розмір може бути і дійсним і граничним;

• з величиною дійсного гідного розміру, тобто номінальний розмір може бути дійсним і не може бути граничним;

• коли номінальний розмір не збігається ні з дійсним ні з граничними розмірами.

Приклад: для розміру отвору Ø визначити:

Умова придатності отвори:

1. граничні розміри отвору:

Dmax = Dн + ES = 30 + 0,065 = 30,065

Dmin = Dн + EI = 30 + 0,045 = 30,045

2. допуск отвори:

TD = Dmax - Dmin = 30,065 - 30,045 = 0,020 = 20 (мкм)

TD = ES - EI = (+0,065) - (+0,045) = 0,020 = 20 (мкм)

Дійсні розміри придатної деталі Dd знаходяться в межах від 30,045мм до 30,065мм, отже, номінальний розмір Ø30 не збігається

ні з граничними розмірами, ні з дійсними розмірами придатної деталі;

схема поля допуску з позначенням основних параметрів:

Приклад: для розміру вала Ø30- 0,03 визначити:

Умови придатності вала:

редельние розміри вала:

dmax = dн + es = 30 + 0 = 30

dmin = dн + ei = 30 + (- 0,03) = 29,97

Td = es - ei = 0 - (- 0,03) = 0,03 = 30 (мкм)

Справді розміри придатної деталіdd знаходяться в межах від 29,97мм до 30мм, отже, номінальний розмір dном. Ø30 збігається

з граничним найбільшим розміром dmax, а також може бути дійсним розміром придатної деталі - dd;

схема поля допуску з позначенням основних параметрів:

Основна закономірність побудови єдиної системи допусків і посадок (ЕСДП)

Таблиця допусків, розрахованих по основній закономірності ЕСДП,

в залежності від номінальних розмірів і квалітету.

Одиниця допуску - i (мкм) = 0,45

Основні поняття і визначення вз-сти, ЕСДП
+ 0,001D. де D = (середнє геометричне значення розміру в

інтервалі), DminіDmax-граничні значення розмірів в інтервалі;

Одиниця допуску висловлює функціональну залежність допуску від номінального розміру.

k- коефіцієнт точності, визначає кількість одиниць (i) у допуску (для всіх квалитетов);

Квалитет - сукупність допусків для всіх номінальних розмірів однієї точності; IT - допуск квалитета.

Наприклад: IT12 - допуск 12 квалітету; квалітети з 1 по 4 використовуються для особливо точних деталей (кінцеві міри,

калібри, контр.калібри), квалітети з 5 по 12 використовуються для утворення посадок; з 13 по 18 - вільні розміри

величина допуску будь-якого квалитета залежить тільки від номінального розміру;

Основне відхилення - одне з двох граничних відхилень,

верхнє або нижнє, найближчим до нульової лінії

(Мінімальна відстань від нульової лінії до початку поля допуску).

Основне відхилення показує, де починається поле допуску щодо

нульової лінії (номінального розміру) і в який бік розташовується.

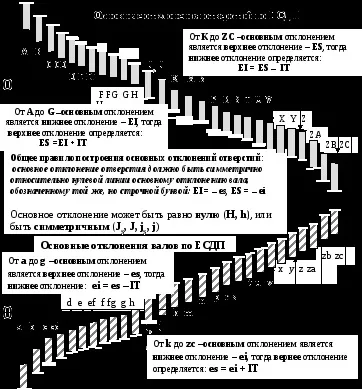

Основні відхилення позначаються буквами латинського алфавіту:

для отворів - від «А» до «ZC», для валів - від «а» до «zc»

Основні поняття і визначення вз-сти, ЕСДП

Поле допуску розміру утворюється поєднанням основного відхилення

Накресліть Схема полів допусків, зазначених у прикладі, підберіть числові значення граничних відхилень для зазначених полів допусків, користуючись таблицею основних відхилень (прілож.1).

Приклад визначення числових значень граничних відхилень

полів допусків для Ø10, заданих в умовному (буквеному)

позначенні. 1) Ø10с6, 2) Ø10с8, 3) Ø10с12

і побудови схем заданих полів допусків

1. Визначити числове значення основного відхилення - з:

задані позначення полів допусків відносяться до валу. тому

основне відхилення - «з» позначено рядкової буквою;

за таблицями основних відхилень для валів, для номінального розміру 10 визначаємо значення основного відхилення с = -80мкм або = - 0,080мм, (прілож.3);

це граничне відхилення, згідно з визначенням, являетсябліжайшім до нульової лінії, отже воно -Верхній (es)

так як у всіх трьох полейдопусков основне відхилення - с. то схематично все три поля допуску починаються на одному рівні від нульової лінії:

Друге граничне відхилення (нижня - ei) визначається з числового значення

основного відхилення і допускаквалітета;

згідно з таблицею допусків (стор.3) визначаємо величину допуску для номінального розміру 10 і заданого квалітету для всіх трьох варіантів:

1) IT6 (допуск 6 -го квалитета) - 9мкм або 0,009мм; 2) IT8 (допуск 8 -го квалитета) - 22мкм або 0,022мм; 3) IT10 (допуск 10 -го квалитета) - 150мкм або 0,150мм

в результаті нижнє граничне відхилення (ei) одно:

ei = - 0,080 - 0,009 = - 0,089; 2) ei = - 0,080 - 0,022 = - 0,102

3) ei = - 0,080 - 0,150 = - 0,230

таким чином, числове вираження полів допусків (у вигляді двох граничних

відхилень) і схеми полів допусків згідно розрахованим граничним
