Основні елементи і функції об’єктива

Розглянемо основні компоненти об'єктива IP камери, щоб краще розуміти функціональний їх призначення. Потік світла, перш ніж потрапити на матрицю, проходить через групу лінз звану об'єктивом.

Об'єктиви поділяються на:

монофокальние - об'єктиви з постійною фокусною відстанню.

вузькоспрямовані - об'єктиви необхідні у випадках, коли потрібно чітко бачити будь-якої один статичний об'єкт з максимально можливою різкістю, деталізацією і масштабуванням.

трансфокатор - пристрій, що дозволяє дистанційно керувати фокусною відстанню об'єктива.

Перше що ми бачимо в описі камер - це розмір світлочутливого елемента, який називають сенсором або матрицею. Характеризується матриці фізичним розміром і дозволом, наприклад: 3.84мм × 2.16мм, 1МП.

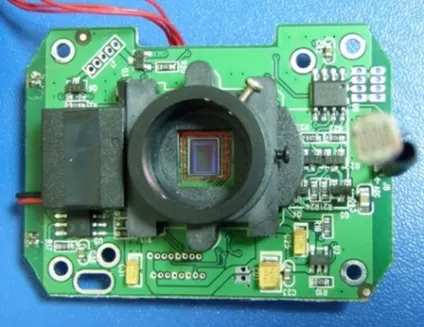

Матриця - (сенсор) перетворює надходить світловий потік в електричні сигнали, які потім процесор перетворює в цифровий формат. CMOS-матриця є цифровим пристроєм з активними чутливими елементами (Active Pixel Sensor).

Нам важливо знати, що чим більше цифра після дробу, тим менше фізичний розмір самої матриці. Чим менше матриця, тим менше світлового потоку вона може прийняти в одиницю часу.

Від розміру матриці безпосередньо залежить кількість пікселів, які можуть на ній поміститися, чим більше розмір матриці, тим краще зображення ми отримаємо.

Це відстань від внутрішньої оптичної площині об'єктива (лінза) до матриці. Від фокусної відстань залежить, кількість орендованих об'єктів в кадрі. Позначається f або F.

Фокусна відстань виражається в міліметрах, наприклад: 3.6mm, 6.0mm, 12.0mm.

Залежність тут така - чим більше фокусна відстань, тим менше кут огляду об'єктива, і навпаки. Чим більше фокусна відстань, тим менше кут огляду об'єктива і навпаки.

При певному значенні фокусної відстані і в залежності від розміру самої матриці ми отримуємо кут огляду камери. Його вказують у градусах - 56.14 °. На величину кута огляду безпосередньо впливає не тільки фокусна відстань об'єктива, але і розміри матриці.

Фокусна відстань об'єктива впливає не тільки на ступінь наближення або видалення об'єктів, що знімаються в кадрі, а й на кут огляду. Залежність тут така - чим більше фокусна відстань, тим менше кут огляду об'єктива, і навпаки.

Позначення 4 ~ 12mm говорить про те, що фокусна відстань у об'єктива може змінюватися від 4 до 12 міліметрів. Об'єктиви, у яких фокусна відстань може змінюватися, називають варіофокальним об'єктиви. Кратність зуму розраховується діленням більшого числа на менше, в даному прикладі 12мм / 4 мм = 3рази.

Прогресивне сканування (Progressive Scan)

Завдяки цій технології за один прохід променя ЕПТ зображення встигає повністю виводитися на екран. Отримується таким чином зображення позбавлене рядкової структури зображення, властивою терміновий режим (Interlaced Scan).

Зліва направо: «p» прогресивна розкладка (Progressive), «i» чересстрочная (Interlaced), «i» чересстрочная після програмного або апаратного згладжування (Anti-aliasing).
