Основи електротехніки для любителів комп’ютерного моддінгу

Почнемо з того, що все в нашому комп'ютері працює тільки тому, що на нього подається напруга, струм :). Через це відбувається ряд процесів і механізмів, але не будемо заглиблюватися. Звідки воно береться ця напруга? Звичайно ж, з Блоку Живлення (БЖ). Його потужність виражається Ватами (Вт).

Зазвичай блоки живлення йдуть не менш ніж на 250Вт, зараз все частіше встановлюють блок живлення на 300-350Вт. Від його потужності залежить, то, скільки девайсів можна буде підключити до твого ПК. Крім того, є ще такий показник, як сила струму в ланцюзі. Але, як правило, навіть в малопотужних БП досить велика сила струму і це питання не повинно тебе турбувати. Також блоки живлення можуть бути 2-х типів: AT або ATX. АТ використовувався на старих системах, зараз домінує АТС.

Ну, приступимо безпосередньо до електротехнічним роботам :).

Увага! Перед тим як починати роботу, потрібно вимкнути комп'ютер і бажано з розетки, а то буде легкий електрошок :). Якщо поробиш себе в цій справі вперше, то не завадило б тестувати свої вироби на окремому блоці живлення, який не підключений до материнської плати і іншим аксесуарам.

Перед тим як підключати ново-зроблену фішку для перевірки до блоку живлення, потрібно ізолювати всі відкриті ділянки проводів і спаяних частин. Для цього зазвичай використовують або ізоляційну стрічку (ізоляційну стрічку) ...

... або термоусадочну трубку (кембрік), вона буває різних діаметрів і при нагріванні стискається. В іншому випадку коротнет не на жарт, у мене доходило до займання.

Комп'ютерні аксесуари підключаються через спеціальний роз'єм - молекс.

MOLEX (молекс) - стандартний четирехконтактий роз'єм від БП, а також (набагато рідше) - трьохконтактний роз'єм для підключення кулера. Ймовірно, обидва роз'єми придумала фірма Molex, звідси і назва ...

Аналогічно і всі інші пристрої ми будемо живити від Молекс. Ось його наочне фото:

А ось схематичне зображення:

Як бачиш, на ньому присутні 4 контакту: 5В, «-», «-» і 12В. Для підключення наших моддінгових фішок можна використовувати як 5В, так і 12В в залежності від потрібного напруги. Для того щоб знизити напругу, наприклад щоб підключити світлодіод, використовуються резистори.

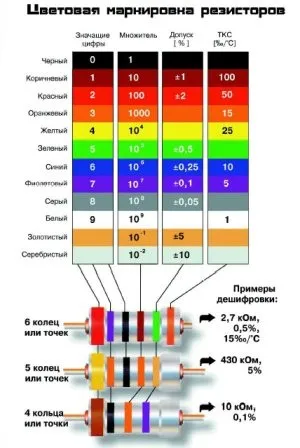

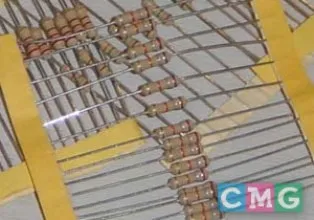

РЕЗИСТОР (англ. Resistor, від лат. Resisto - пручаюся), радіо- або електротехнічний виріб, основне функціональне призначення якого надавати відоме активний опір електричному струму. Резистор характеризують номінальним значенням опору (від декількох Ом до 1000 ГОм) і максимальною потужністю розсіювання (від сотих часток Вт до декількох сотень Вт). Резистор буває постійний (опір його постійно) і змінний (опір можна міняти в деяких межах).

Пізніше, на прикладі підключення світлодіода ми розглянемо використання резисторів в моддінг, а поки розглянемо принципи з'єднання резисторів:

1. Послідовне (знадобиться, якщо не знайдете необхідних резисторів, але в наявність будуть інші, з меншим номіналом).

При послідовному з'єднанні номінали резисторів просто складаються: 150 + 150 + 250 = 550 Ом.

2. Паралельне (знадобиться, якщо не знайдете необхідних резистори, але в наявність будуть інші, з великим номіналом, ніж необхідно).

Тут вважати складніше:

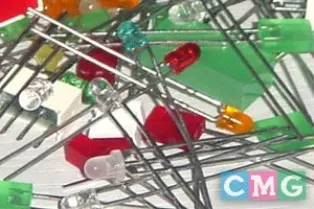

СВІТЛОВИПРОМІНЮЮЧИЙ ДИОД (світлодіод. Електролюмінесцентний діод), напівпровідниковий прилад з електронно-дірковий переходом або контактом метал - напівпровідник, що генерує (при проходженні через нього електричного струму) оптичне випромінювання, яке у видимій області сприймається як одноколірне. Застосовується в індикаторних пристроях, системах відображення інформації та ін .; перспективний в оптичного зв'язку і т. д.

Як правило працює така схема: довга нога - анод (плюс), коротка - катод (мінус). Але буває, що світлодіод був знятий з корпусу або з іншого девайса і там ніжки швидше за все вже вкорочені. Для цього я б радив перевіряти діоди перед пайкою за допомогою батарейки на 3В розміром з таблетку в діаметрі 2 см:

Нею практично неможливо спалити жоден діод, який продається в наших магазинах радіодеталей, а розмірами це найзручніший варіант з усіх запропонованих мені раніше.

Звичайна напруга живлення світлодіодів:

Повторимо курс фізики за 8 клас і згадаємо як потрібно підключати світлодіоди і резистори.

1. Резистор підключений послідовно з світлодіодом:

Струм звичайного світлодіода

20 міліампер = 0,02 ампера. Припустимо, напруга живлення діода одно 1,6 вольта, а загальну напругу - 5 вольт. Тоді ми спочатку розраховуємо, яке падіння напруги повинен забезпечувати резистор 5 В-1,6 У = 3,4В. А далі по закону Ома розраховуємо номінал резистора: R = U / I = 3.4В / 0,02 а = 170 Ом. Тепер шукаємо найближчий заводський номінал, і сміливо його купуємо. В принципі завжди є номінал, що відрізняється від заданого не більше ніж на 5%, треба тільки добре пошукати. Наприклад, тут найближчий - 180 Ом.

2. Послідовне з'єднання 2-х світлодіодів і резистора.

Тут принципи все ті ж самі, але тільки треба врахувати, що тепер резистор повинен забезпечувати менше падіння напруги (а саме, 5В-1,6В-1,6В = 1,8 В). Згідно із законом Ома: R = U / I = 1,8 В / 0,02A = 90 Ом. Найближчий заводський номінал: 82 Ом.

За цими двома нехитрим прикладів видно, що скрізь ми використовували одну і ту ж саму формулу для знаходження номіналу резистора - R = U / I.

При паралельному з'єднанні, на відміну від последновательного, напруги буде одним для всіх діодів незалежно скільки їх буде підключено і так само нашим 1,6В, зате сила струму буде возврастать в прямій пропорції кількості наших світлодіодів, а їх у нас два (тобто так: 0 , 02A + 0,02A = 0,06А) Отже, падіння напруги: 5В-1,6В = 3,4В. Згідно із законом Ома: R = U / I = 3,4В / 0,06А = 56Ом.

Для закріплення вивченого матеріалу :) розглянемо, як зменшити шум видаваний від стандартного комп'ютерного вентилятора.

Це робиться 2-ма способами:

1. Потрібно його змастити.

2. Потрібно знизити на ньому напруга.

Увага: При зниженні напруги зменшується швидкість обертання вентилятора, що, природно, знижує видаваний шум, але, найголовніше - знизить потік повітря. Що може згубно позначитися на температурі всередині системного блоку.

На першому способі докладно зупинятися не будемо, так як він не відноситься до цієї статті. А про другий спосіб поговоримо трохи більше. Знизити напругу можна двома способами:

По-перше, можна в ланцюг харчування впаяти резистор (формули для розрахунку такі ж, як і для підключення світлодіодів), або можна отримати 7 вольт прямо з блоку живлення.

Звичайний вентилятор працює від 12 вольт. Так спочатку він був підключений:

Ще можливе підключення через 3-х контактний роз'єм, але принцип один і той же - 12В і «-». Зазвичай на вентиляторах «+» це червоний (!) Провід, а «-» чорний.

Якщо ми будемо впаивать резистор в ланцюг, то потрібно це робити від «+» до «-» (резистор позначений синім кольором):

Звичайні 80-ти мм вентилятори мають такі характеристики: напруга 12В і сила струму 0.11А. Тому розраховуємо за формулою якого номіналу нам потрібен резистор, щоб знизити напругу до 7В: R = U / I = (12В-7В) /0.11A=45Ом. Так само можна знизити напругу до 10В, 8В, 5В і т.д.

Але є й інший спосіб знизити напругу, не вдаючись до резисторам. Як говорилося раніше - отримати 7В з БП. Для цього нам потрібно перепаяти один провід живлення, а точніше чорний (тобто «-») від вентилятора до червоного на молекс-роз'ємі:

Підведемо підсумок. Після прочитання статті ви повинні знати основні положення з електротехніки, без яких в моддінг не обійтися і можете сміливо пробувати перепоювати світлодіоди на передній панелі корпусу і збирати різноманітні пристрої типу фен-, бей-, рео-басів і т.п. (Статті про їх складанні ви можете знайти на сайтах присвячених моддингу).
