Органи управління і процедура настройки телевізорів grundig

Всі функції управління і основних регулювань телевізорів можна здійснювати за допомогою ПДУ.

Необхідно мати на увазі, що, якщо термін придатності батарейки ПДУ закінчився, на екрані автоматично з'являється напис BATTERY TELEPILOT, що є неодмінною сигналом до своєчасної заміни старої батарейки.

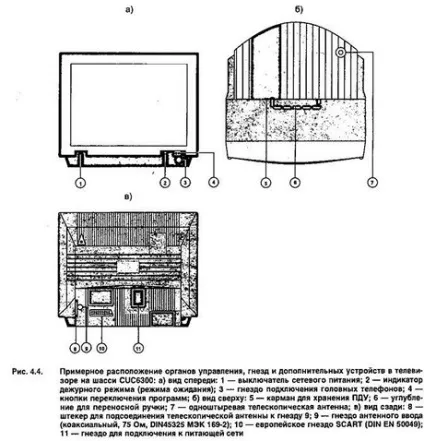

Телевізор включають вимикачем електроживлення 1 (рис. 4.4). При цьому автоматично включається програма 1, а на екрані на короткий час з'являється індекс програм Р1 і розпізнавальний знак передавальної станції, наприклад, ARD.

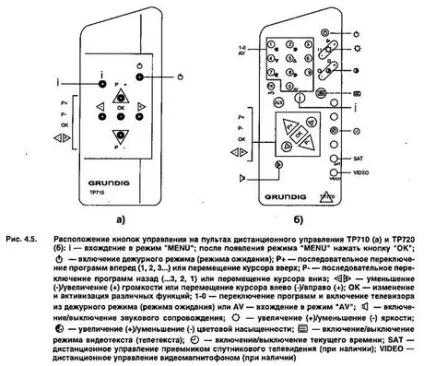

Під час паузи в телепередачах можна кнопкою (Ь ПДУ (рис. 4.5) перемкнути телевізор в черговий режим. Приблизно через 10 хв після закінчення передач або при відключенні сигналу телевізор автоматично перемикається в черговий режим. З цього режиму телевізор включається кнопкою Р +. Якщо телевізор довго не дивляться, то з метою економії енергії його відключають мережевим вимикачем 1 (див. рис. 4.4).

Для перемикання телевізійних каналів проводиться цифровими кнопками (тільки в ПДУ ТР720) або кнопками Р + і Р. В останньому випадку програмні місця і розпізнавальні знаки змінюються з великою швидкістю. При відпуску кнопки телевізор включається на ваш останній вибір програму.

Розглянемо технологію розподілу програмних місць.

Почнемо з вибору мови, на якому ведеться діалог з телевізором. В наявності є кілька мов, для вибору яких треба виконати наступне. Натиснути кнопку i, а потім кнопку ОК. На екрані при цьому з'являється MENU (рис. 4.6 а). Кнопкою Р- набирають перший рядок, яка з умовними позначеннями мов показана на блакитному тлі. Після цього натискають кнопку ОК і рядок активізується, тобто набуває червоного кольору. Натискають кнопку Е> або <| и выбирают необходимый язык. Нажимают кнопку ОК, после чего выбранный язык вводится в память и представляется желтым шрифтом.

Оскільки передавальні станції ведуть мовлення телевізійні програми по різних каналах, їх необхідно розподілити по програмним місцях телевізора. Такі установки необхідні лише при першому включенні, а також при зміні умов прийому.

Кнопкою Р- вибирають рядок системи автоматичної настройки (ATS) (див. Рис. 4.6 а) і підтверджують її кнопкою ОК. На екрані з'являється сторінка ATS (рис. 4.6 б). Для включення режиму ATS натискають кнопку OK, після чого починається пошук каналу з СОО до найближчого, на якому є прийнята програма. Після цього програмне місце Р1 включається автоматично. Навіть якщо якість прийнятого зображення погане, пошук каналу припиняється.

У програмах з поганою якістю зображення потрібно знову почати процес пошуку кнопкою Р + (рис. 4.6 в).

На згадку по черзі за допомогою кнопки ОК вводять всі номери каналів програм з гарною якістю зображення.

Наприклад, індикація соб позначає відповідність програмного місця Р1 знайденому через ATS каналу С06.

Після запам'ятовування номера каналу автоматично викликається наступне програмне місце Р2. Пошук програм триває до тих пір, поки не буде знайдена наступна програма. Таким чином запам'ятовуються всі наявні програми.

Є можливість за бажанням користувача переробити (розсортувати) розподіл програмних місць, наприклад, програму, яку дивляться найбільш часто, налаштувати на програмне місце Р1. Для цього треба знову увійти в рядок ATS (рис. 4.6 г).

За допомогою кнопки Р + або Р- набирають програмне місце, яке необхідно перемістити (рядок буде на червоному тлі). Після натискання кнопки ОК (рядок виявиться на жовтому тлі) зміщення даних програмного місця на потрібне місце можна забезпечити натисканням кнопки Р + або Р- (наприклад Р1-01). Кнопку ОК потім натискають до тих пір, поки всі дані програмного місця не перейдуть з жовтого фону на червоний, що і буде свідчити про запам'ятовуванні даних.

Ряд передавальних станцій (але далеко не всі) мають умовні скорочення буквено-цифрові назви, що полегшують знаходження програм. Позначення можуть вводитися за індивідуальним бажанням глядача, наприклад, вітчизняні станції: ORT1, RTR, TV6 і т.п. Але можна також використовувати запрограмований перелік назв зарубіжних станцій, наприклад ВВС, CNN, MTV, SAT1, EURO і т.п.

При цьому зображення на екрані буде виглядати так, як показано на рис. 4.6 д.

Кнопкою Р + або Р- набирають програмне місце, на яке бажано ввести назву станції. Натискають кнопку ОК (рядок на жовтому тлі), знову натискають кнопку ОК (номер каналу - на червоному тлі, а чотири місця введення назви - на жовтому).

Натискають кнопку Р + або Р- до появи першого скороченої назви станції з наявних в пам'яті телевізора. Натискають багаторазово кнопку Р + або Р- або тримають її натиснутою, поки не знайдеться необхідна назва станції. Натискають кнопку ОК (вся рядок - на червоному тлі), щоб ввести рядок в пам'ять.

При відсутності в телевізорі потрібного назви станції його вводять самостійно. Для цього чотири розряду довільно можна заповнювати буквами (А - Z), цифрами (0 - 9) або пробілами.

Набирають необхідне програмне місце кнопкою Р + або Р-. Натискають кнопку ОК (рядок на жовтому тлі). Ще раз натискають кнопку ОК (канал на червоному тлі). Кнопкою Р + або Р- знаходять необхідну порожній рядок з чотирма розрядами і натискають кнопку ОК. Перший розряд при цьому - на червоному тлі. Кнопкою Р + або Р- запитують першу букву або цифру в нову назву. Кнопкою Е> пересуваються на наступний розряд і повторюють процес до тих пір, поки не буде повним позначення станції. Натискають кнопку ОК (вся рядок - на червоному тлі), щоб ввести набрану рядок в пам'ять.

Натискання кнопки i перемикає екран на телевізійну програму, а коротке натискання на цю кнопку дозволяє вводити на екран і прибирати з нього показ номера програми.

Можливий розподіл програмних місць шляхом прямого введення номера каналу, однак це доцільно лише тоді, коли заздалегідь відомі номери каналів програм.

Якщо ж розподіл місць вже вироблено шляхом пошуку каналів через функцію ATS, то цей параметр вже не потрібно. Для запиту меню натискають кнопку i, після чого з'являється рядок MENU => ОК. Після цього натискають кнопку ОК, і з'являється меню.

Кнопкою Р- набирають четвертий рядок меню, звану STATION TABLE (див. Рис. 4.6 а) на блакитному тлі. Натискають кнопку ОК, після чого з'являються параметри (на червоному тлі) (рис. 4.6 е). Кнопкою Р + або Р- вибирають місце програми.

Для введення номера каналу натискають кнопку Е>. після чого можна робити вибір між каналом і спецканали, для чого натискають кнопку Р + або Р-. На екрані з'являється символ S (спецка- готівка). Повторне натискання кнопки Р + або Р- перемикає назад на символ С (звичайний канал).

Натискають кнопку [>. Цифровими кнопками (на ПДУ ТР720) вводять необхідну дворозрядне число номера каналу. Встановити номер каналу можна також кнопкою Р + або Р-, якщо утримувати до пошуку кожної станції (такий спосіб можна рекомендувати тільки при наявності ПДУ ТР710, де немає цифрових кнопок). Якщо більше ніякі вводи не потрібні (наприклад, назва передавальної станції або режим точного налаштування FT), то натискають кнопку запам'ятовування ОК.

Введення назви передавальної станції виробляється за описаною вище методикою.

Телевізор автоматично налаштовується на максимально можливу чіткість зображення. Однак при ускладнених умовах прийому може виникнути необхідність ручного підстроювання.

Для цього натискають кнопку <3 до тех пор, пока не станут зелеными цифры под индексом FT (см. рис. 4.6 е). Нажимают кнопку Р+ или Р- и выбирают при этом оптимальное изображение и звук. Кнопкой ОК запоминают измененные уровни. Обратное переключение на телевизионную программу производится кнопкой i.
