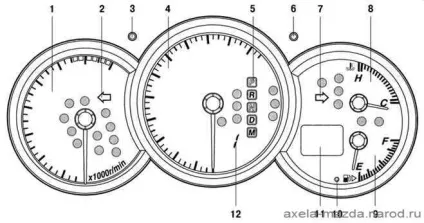

Малюнок 1.49. Комбінація приладів автомобіля Mazda 3: 1 - тахометр; 2 - покажчик лівого повороту; 3 - кнопка перемикача яскравості підсвічування приладової панелі; 4 - спідометр; 5 - індикатор включеного діапазону (автоматична трансмісія); 6 - кнопка перемикача режимів одометра; 7 - покажчик правого повороту; 8 - покажчик температури охолоджуючої рідини; 9 - покажчик рівня палива в баку; 10 - сигналізатор мінімального запасу палива в баку; 11 - одометр (режими показань - загальний пробіг або подвійний покажчик пробігу за поїздку); 12 - індикатор включеної передачі

До складу комбінації приладів входять: спідометр, тахометр, одометр, перемикачі, світлові сигналізатори і індикатори (Малюнок 1.49).

Комбінація приладів має два кілька відмінних варіанти виконання, залежно від комплектації автомобіля.

Стандартна комбінація приладів.

Показання одометра загального пробігу автомобіля і пробігу за поїздку можна побачити на дисплеї, навіть якщо вимикач запалювання знаходиться в положенні «АСС» (допоміжні споживачі електроенергії) або «LOCK» (блокування):

- дисплей продовжує працювати протягом 10 мінпосле того, як вимикач запалювання був повернений зі становища «ON» (запалювання включене) в положення «АСС» (допоміжні споживачі електроенергії) або «LOCK» (блокування);

- дисплей продовжує працювати протягом 10 мінпосле того, як була відкрита водійські двері.

Комбінація приладів з перемикачем яскравості підсвічування.

Дисплей одометра і покажчика пробігу за поїздку не працює, якщо вимикач запалювання знаходиться в положенні «АСС» (допоміжні споживачі електроенергії) або «LOCK» (блокування). Однак, за допомогою кнопки перемикача можна по черзі виводити на дисплей показання покажчика пробігу за поїздку і обнуляти ці свідчення. Перемикач функціонує приблизно протягом 10 мінпосле:

- перемикач живлення перевести з положення «ON» (запалювання включене) в положення «АСС» (допоміжні споживачі електроенергії) або «LOCK» (блокування);

Одометр показує сумарний пробіг автомобіля. При послідовних натиснення на кнопку перемикача на дисплей будуть по черзі виводитися показання пробігу за поїздку А ( «TRIP А») або за поїздку В ( «TRIP В»). Обраний режим індикації відбивається на дисплеї ( «TRIP А» або «TRIP В»). Одометр має кнопку перемикання або скидання показань.

Режими перемикання показань одометра

Одне зі значень пройденої відстані реєструється покажчиком пробігу за поїздку А, а друге - покажчиком пробігу за поїздку В.

Наприклад, за допомогою покажчика А можна контролювати відстань, пройдену від вихідного пункту, а за допомогою покажчика В - відстань, пройдену після заправки паливного бака. Перемикання дисплея з покажчика А на покажчик В проводиться коротким (не більше однієї секунди) натисканням на кнопку перемикача. Обраний покажчик пробігу за поїздку (А або В) позначається на дисплеї відповідним чином: «TRIP А» або «TRIP В». Кожен покажчик пробігу за поїздку реєструє відстань, пройдену автомобілем з моменту останнього скидання показань. Для того щоб скинути поточне значення, натисніть на кнопку перемикача і утримуйте її в натиснутому положенні не менше однієї секунди. Використовуйте покажчик пробігу за поїздку, щоб визначити пройдена автомобілем відстань і розрахувати шляховий витрата палива.

рекомендація
Покажчик пробігу за поїздку дозволяє реєструвати пройдену відстань з точністю до десятої частки кілометра. Показання покажчика пробігу за поїздку обнуляються в наступних випадках:

- при припиненні електричного живлення (згорів запобіжник або Акумулятор відключена від бортової мережі);
