Дорожні автомобілі мають повну масу від 18 до 39 т.
Вантажівки повною масою 18 т двовісні, з приводом на задній міст і варіантами колісної бази 3500, 3600 і 3900 мм. Автомобілі повною масою 24 і 26 т тривісні, з двома спареними задніми мостами, один з яких ведучий, а інший опорний. Тривісні версії можуть мати одну (колісна формула 6x2 / 2) або дві (6x2 / 4) керовані осі. Автомобілі повною масою 35 і 39 т мають чотири осі, дві або три з яких керовані.

Повна маса будівельних і вседорожних вантажівок становить від 18 до 41 т. Двовісні 18-тонні автомобілі з колісною базою 3600 або 3900 мм можуть мати привід тільки на задню або обидві осі. Тривісні версії повною масою 26, 28, 33 і 40 т можуть бути повноприводними (6x6) або мати привід на задні осі (6x4). Чотиривісні шасі (8x4, 8x6, 8x8) мають повну масу 32, 35 і 41 т.

Ваговози і перевізники небезпечних вантажів випускаються в виконаннях Heavy Duty і World Wide. Тривісні тягачі Heavy Duty (6x4) мають повну масу 33 т, чотиривісні (8x4 / 4 - з двома керованими осями) - 41 т.
Тягачі World Wide повною масою від 18 до 50 т можуть мати від двох до чотирьох осей з самими різними варіантами виконання.

Крім того, існують версії військових вантажівок SX і НХ з двома, трьома і чотирма осями, а також виконання LE (Low Entry) для комунальних служб, що має низькорозташованого кабіну з рівною підлогою і дверима спеціальної конструкції з пневматичним приводом.

Залежно від призначення автомобілі MAN TGA можуть обладнуватися одним з шести типів кабіни. На розвозять встановлюються досить компактні кабіни М, L і XL. Магістральні тягачі оснащуються кабінами з двома спальними місцями LX, XLX і XXL.

кабіна М
Кабіна М призначена для вантажівок, що здійснюють перевезення на короткі відстані і розвезення вантажів в сфері будівництва і комунального господарства. Довжина такої кабіни 1880 мм, ширина - 2240 мм.

кабіна L
Кабіна L, оснащена одним спальним місцем і великим багажним відсіком, встановлюється на розвозять, а також лісовози, рефрижератори, цистерни, транспортувальники силосної маси і т. П. Довжина кабіни L становить 2280 мм, ширина - 2240 мм.

кабіна XL
Вищий рівень комфорту для перевезень на короткі відстані або при русі по вантажівки що розвозять маршруту забезпечує кабіна XL. Завдяки збільшеній до 2440 мм ширині кабіни і низького рівня підлоги забезпечується достатня внутрішній простір з безперешкодним проходом від дверей до дверей. Довжина такої кабіни - 2280 мм, є одне спальне місце і відсік для зберігання багажу.

кабіна LX
Кабіна LX є вдале поєднання комфорту і функціональності. Це проміжний варіант, який підходить для вантажних автомобілів, яким однаково часто доводиться здійснювати поїздки як на великі, так і на малі відстані. Знижений на 170 мм рівень підлоги полегшує посадку і висадку водія, а наявність одного або двох спальних місць робить комфортними далекі рейси. Довжина кабіни LX становить 2280 мм, ширина - 2240 мм. Завдяки підвищеній даху внутрішня висота від підлоги до стелі кабіни становить 1925 мм.

кабіна XLX
Кабіна XLX з висотою від підлоги до стелі 1975 мм дозволяє водієві встати на повний зріст. Внутрішнього простору досить, щоб зробити поїздку на будь-яку відстань комфортної, однак акцент зроблено більше на функціональність. Практичні речові відсіки, розташовані над вітровим склом, заодно виконують функцію сонцезахисних щитків. Одне або два повнорозмірних спальних місця - невід'ємні атрибути далекобійних тягачів. Ширина такої кабіни - 2440 мм, довжина - 2280 мм.

кабіна XXL
Кабіна XXL має ту ж довжину і ширину, що і XLX, проте завдяки підвищеній даху внутрішня висота від підлоги до стелі складає 2100 мм, що робить цю кабіну найбільшою в Європі. Досконала система клімат-контролю, повнорозмірні спальні місця, простір, співмірний з повноцінною кімнатою, наявність холодильника і мікрохвильової печі роблять кабіну XXL ідеальним рішенням для далеких міжнародних перевезень.

Чотирьохточкові пневмопідвіска кабіни, повністю ізолює її від коливань і ударних навантажень, входить в стандартну комплектацію всіх магістральних сідельних тягачів. М'яті елементи в місцях кріплення дозволяють кабіні в разі лобового зіткнення зрушити трохи назад, таким чином забезпечуючи додаткову безпеку водієві і пасажирові.

Підвіска MAN TGA з параболічними ресорами

Підвіска MAN TGA з трапецієподібними ресорами

Пневмопідвіска ECAS MAN TGA
Залежно від версії вантажного автомобіля MAN TGA його підвіска може мати саму різну конструкцію, проте в будь-якому випадку вона забезпечує оптимальну плавність ходу і відмінну стійкість і безпеку автомобіля навіть при підвищених центрі тяжкості. До того ж більшість компонентів шасі MAN TGA не вимагає обслуговування.
Гальмівні механізми барабанні або дискові. Виняткова плавність гальмування забезпечується системою MAN BrakeMatic, що включає в себе електронну гальмівну систему EBS з інтегрованими ABS і ASR. Крім забезпечення короткого гальмівного шляху і малого часу спрацьовування або відпускання гальм використання таких систем значно подовжує термін служби гальмівних механізмів.
Існує три варіанти позначення варіанти виконання вантажівок MAN: коротке позначення (наноситься на двері кабіни), опис варіанти виконання (використовується в торговельній та технічної документації), код моделі.
Короткий позначення містить позначення модельного ряду, дозволену масу і потужність двигуна. Наприклад, TGA 18.440 - модельний ряд TGA, дозволена маса 18 т, потужність двигуна 440 к.с. (Значення потужності округляється до 10 л. С.).
Опис варіанти виконання складається з короткого позначення, колісної формули і додаткового суфікса, що розрізняє шасі і сідельний тягач, а також характеризує тип підвіски і деякі особливі властивості машини.
Приклад опису варіанти виконання: TGA 25.480 6x2-2 LLS-U.
Колісна формула вказує повне число мостів і додатково інформує про провідних і керованих мостах, а також про непровідних (підтримують) мостах до / після провідного моста. Колісна формула є досить ходовим, але при цьому ненормованим поняттям. У розрахунок приймаються місця для установки коліс, а не самі колеса, т. Е. Колеса здвоєною ошиновки вважаються як одне колесо.
На прикладі колісних формул 6x2-4 і 6x2 / 4: «6» - повне число колісних місць, т. Е. Три осі по два колеса; «Х» - сполучний елемент; «2» - число ведучих коліс; «-» - задній підтримує міст, т. Е. Розташований після провідного заднього моста; «/» - передній підтримуючий міст, т. Е. Розташований перед ведучим заднім мостом; «4» - число керованих коліс.
Число керованих коліс вказується тільки в тому випадку, коли крім керованого переднього моста керованим є передній або задній підтримує міст. Передній підтримує міст розташований «перед» провідним заднім мостом, а задній підтримує міст розташований «за» заднім ведучим мостом. При цьому знак «/» означає передній, а знак «-» - задній підтримує міст. Якщо шасі має як передній, так і задній підтримують мости, то число керованих коліс задається за допомогою дефіса «-».
При наявності гідростатичного приводу переднього моста MAN HydroDrive® в колісній формулі додатково вказується буква Н. Наприклад, 6х4Н - передній міст з приводом MAN HydroDrive®, два задніх мости, один з яких ведучий.
Модельний ряд TGA має наступні колісні формули:

Двовісне шасі з одним провідним мостом

Дії в надзвичайних ситуаціях

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ АВТОМОБІЛЯ

Механічна частина двигуна

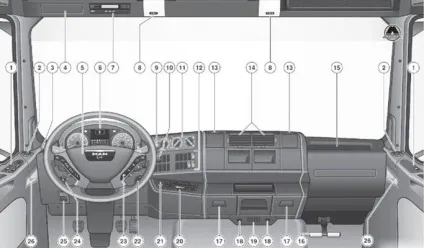

2. Органи управління

1. Перемикачі центрального замка, електричних склопідйомників, зовнішніх дзеркал заднього виду. 2. Повітряне сопло біля бічного скла. 3. Перемикач освітлення, звукового сигналу, склоочисників і омивача. 4. Ніша для додаткового пристрою, наприклад електронної системи обліку дорожніх зборів. 5. Мультифункціональний рульове колесо. 6. Панель приладів. 7. Контролер ЄС (тахограф). 8. Внутрішнє освітлення. 9. Гальмо-сповільнювач. 10. Перемикач круїз-контролю і обмеження швидкості / автоматична коробка передач / гальмо-сповільнювач. 11. Система опалення, вентиляції та кондиціонування повітря. 12. Клавіші та вимикачі. 13. Підставка під. 14. Центральні повітряні дефлектори. 15. Блок запобіжників і реле. 16. Підставка для ніг. 17. Попільничка. 18. Розетки. 19. Датчик температури в кабіні. 20. Радіоприймач. 21. Прикуриватель. 22. Перемикач блокування диференціала. 23. Замок запалювання. 24. Перемикач стоянкових та ближнього світла. 25. Ручка відмикання передній панелі кабіни. 26. Ручка відмикання дверей.

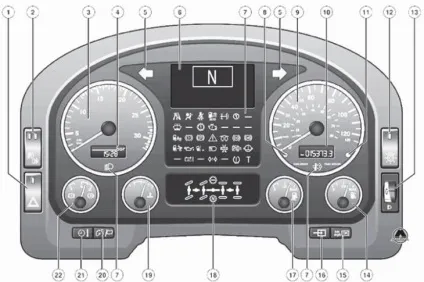

Приладова панель ( «Євро-2/3/4»)

1. Вимикач аварійної світлової сигналізації. 2. Вимикач передніх і задніх протитуманних фар / ліхтарів. 3. Тахометр. 4. Екран часу і температури зовні / тиску наддуву / джерела світла приладів. 5. Індикатори покажчиків повороту тягача. 6. Дисплей. 7. Контрольні індикатори. 8. Датчик автоматичного регулювання яскравості внутрішнього освітлення. 9. Спідометр. 10. Одометр / лічильник добового пробігу. 11. Індикатор максимальної швидкості. 12. Вимикач світлового тесту. 13. Регулятор кута нахилу оптичної осі фар. 14. Покажчик тиску в гальмівному контурі II. 15. Кнопка підтвердження «жовтих» повідомлень на дисплеї / зміни індикації «км / год» або «миль / год» / меню автомобіля (в автомобілях без мультифункціонального рульового колеса). 16. Кнопка довготривалої індикації на дисплеї / перемикання індикації при декількох індикації на дисплеї / меню автомобіля (в автомобілях без мультифункціонального рульового колеса). 17. Покажчик тиску в гальмівному контурі I. 18. Індикація блокувань диференціалів. 19. Покажчик температури охолоджуючої рідини. 20. Кнопка підсвічування приладів / вибору мови. 21. Кнопка перемикання індикації часу і температури зовні. 22. Покажчик рівня палива.

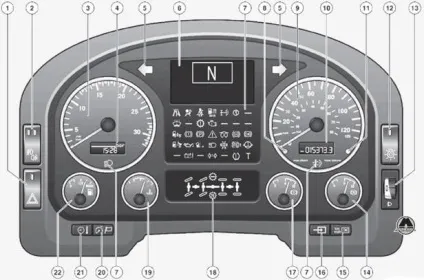

Приладова панель ( «Євро-5»)

1. Вимикач аварійної світлової сигналізації. 2. Вимикач передніх і задніх протитуманних фар / ліхтарів. 3. Тахометр. 4. Екран часу і температури зовні / тиску наддуву / джерела світла приладів. 5. Індикатори покажчиків повороту тягача. 6. Дисплей. 7. Контрольні індикатори. 8. Датчик автоматичного регулювання яскравості внутрішнього освітлення. 9. Спідометр. 10. Одометр / лічильник добового пробігу. 11. Індикатор максимальної швидкості. 12. Вимикач світлового тесту. 13. Регулятор кута нахилу оптичної осі фар. 14. Покажчик рівня палива. 15. Кнопка підтвердження «жовтих» повідомлень на дисплеї / зміни індикації «км / год» або «миль / год» / меню автомобіля (в автомобілях без мультифункціонального рульового колеса). 16. Кнопка довготривалої індикації на дисплеї / перемикання індикації при декількох індикації на дисплеї / меню автомобіля (в автомобілях без мультифункціонального рульового колеса). 17. Покажчик рівня відновника AdBlue. 18. Індикація блокувань диференціалів. 19. Покажчик температури охолоджуючої рідини. 20. Кнопка підсвічування приладів / вибору мови. 21. Кнопка перемикання індикації часу і температури зовні. 22. Покажчик тиску в гальмівному контурі I і II.

Після кожного короткочасного натискання кнопки блимає:

- індикація швидкості (миль / год);
