Розробка проекту

Зовнішній вигляд (ескізний проект) корпусних виробів (або блоку виробів) викреслюють в масштабі 1:10 або 1: 5 на окремому аркуші в двох або трьох проекціях залежно від складності виробу.
Креслення повинен містити принципові архітектурно-художні та конструктивні рішення, що дають загальне уявлення про обробку, будову та принцип роботи виробу, його естетичності і основних розмірах. За ескізним проектом надалі розробляють найпростішу робочу документацію.
Найпростіша робоча документація включає креслення загального вигляду, що розробляються за ескізним проектом. Ескізний проект на вироби брусковой меблів годі й розробляти, а замінювати його кресленнями загального виду.
Кількість розрізів на кресленнях загального виду повинно бути достатнім для отримання повного уявлення про конструкцію виробу.
На кресленні колами, проведеними суцільними тонкими лініями, показують виносні елементи, які повинні бути накреслені в збільшеному масштабі. Кількість внесених елементів залежить від складності виробу і має бути в кожному випадку достатнім для складання виробу.
Креслення виносних елементів розробляють на з'єднання, здійснювані за допомогою шипів, різного металевого або пластмасового кріплення, і на складні профілі, які потребують додаткового графічного пояснення.
Після розробки креслень складають специфікацію вироби. У специфікацію включають деталі, що виготовляються з масиву деревини, плит, фанери, металів, пластмас, а також кріпильні деталі (шурупи, цвяхи) і фурнітуру.
Основні розміри виробів меблів вибирають відповідно до розмірів людського тіла (антропометричними даними), а також з розмірами предметів, для зберігання яких призначена меблі. З урахуванням антропометричних даних більшість розмірів меблів стандартизовано.

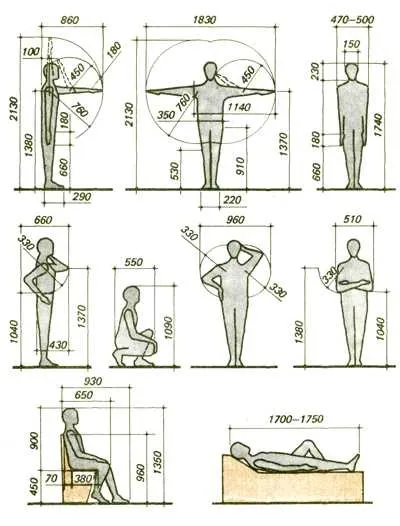

Деякі антропометричні дані фігури людини в спокої, русі і в процесі експлуатації меблів.

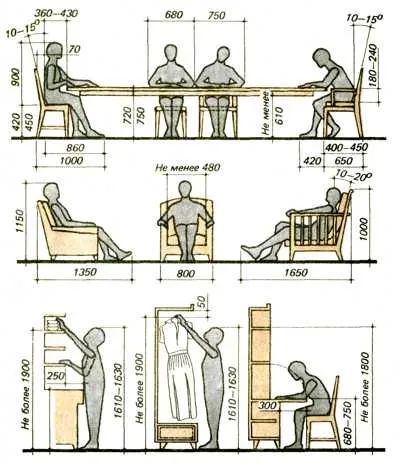

Комфортабельність виробів-опор обумовлена ​​розмірами, людського тіла. Крім того, враховують взаємозв'язок розмірів різних виробів, правильний вибір їх окремих параметрів. Так, висота сидіння стільця від підлоги залежить від висоти столу: при висоті столу 720-780 мм зручний стілець з висотою сидіння 420-480 мм, висота столу для виконання машинописних робіт може бути зменшена до 680 мм.
Ширина сидінь в найбільш широкій частині стільців - не менше 360 мм, робочих крісел - 400 мм. Якщо стільці і робочі крісла виготовлені зі спинками, що мають кривизну, то радіус кривизни поперекових (висотою не більше 320 мм) спинок - 220 мм, звичайних (висотою понад 320 мм) спинок - 450 мм.
Робочі поверхні письмового столу в плані повинні бути не менше 800 X 500 мм, секретера - не менше 700 X 400 мм. Мінімальна ширина (глибина) відкидний двері секретера 250 мм. Відстань для ніг людини (між ніжками або тумбами письмового столу) не менше 520 мм.
Розмір одного посадкового місця обіднього столу по фронту 500-600 мм, по глибині - мінімум 325 мм. Розміри кришок обідніх столів визначаються кількістю посадочних місць.
При розробці проектів обідніх столів необхідно, щоб в столах з прямокутною кришкою відстань між ніжками стола по поздовжній його осі для установки двох стільців було не менше 910 мм. Столи обідні для кухні можна виготовляти кілька менших розмірів, якщо площа кухні невелика. Розмір одного посадкового місця столу для кухні 500 X 300 мм.
Глибина сидінь диванів і крісел для відпочинку 450-600 мм, диванів-ліжок і крісел-ліжок 500-600 мм. Ширина одного посадкового місця дивана не менше 500 мм. Довжина спального місця крісла-ліжка і дивана-ліжка 1860 мм, ширина спального місця крісла-ліжка 600 мм, дивана-ліжка - 700 мм і більше.
Розміри матраців для ліжок по довжині 1860, 1900, 1950, 2030 мм; підліткових - 1600 мм. Ширина матраців одинарних - 700, 800, 900 мм; подвійних - 1100, 1200, 1400, 1600 і 1800 мм; підліткових - 700 мм.

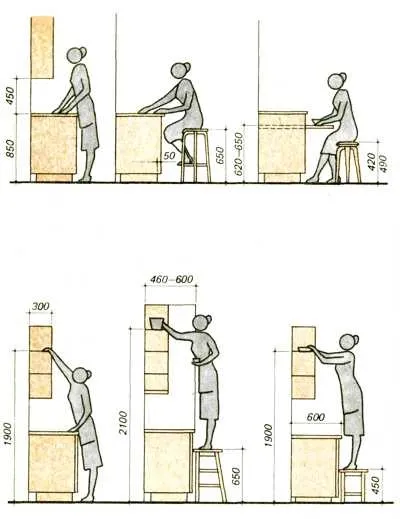

Оптимальні розміри кухонних меблів.

Висота і глибина робочих шаф, столів відповідають розмірам газових і електричних плит. Глибину шаф-столів в кухнях малої площі можна зменшити до 500 мм. Однак в цьому випадку плити виступатимуть над спільним фронтом шаф-столів.
Висота робочих шаф-столів (850 мм) прийнята виходячи зі зручності роботи в кухні господині середнього зросту (158-160 см). Цей розмір коректують з урахуванням індивідуального зростання господині і визначають дослідним шляхом. Однак і в цьому випадку необхідно враховувати висоту плит.
Глибина до дверцят (внутрішня) навісних шаф і полиць 300 мм. Шафи і полиці можна зробити меншої глибини, але з урахуванням розмірів посуду та інвентарю, для зберігання яких вони призначені.

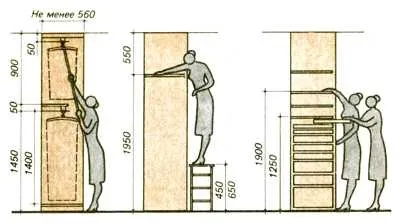

Оптимальні розміри відділень вбудованих шаф для одягу і білизни.

При розташуванні одягу паралельно фасаду шаф їх глибину зменшують до 400-450 мм і менше.

Розміри дзеркал в шафах і їх установка над рівнем підлоги.

Розміри дзеркал в шафах і їх установка над рівнем підлоги при користуванні дзеркалами стоячи показані на малюнку а, при користуванні дзеркалами сидячи при вертикальному положенні дзеркала - на малюнку б, при похилому положенні дзеркала - на малюнку в.

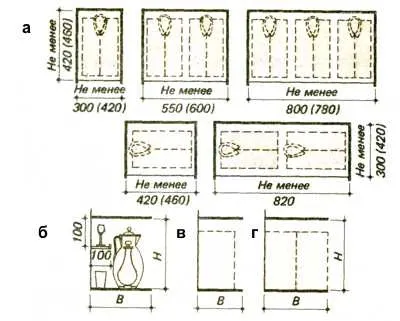

Внутрішні розміри відділень в шафах різного призначення.

Внутрішні розміри відділень в шафах різного призначення обумовлюються габаритами предметів, для зберігання яких призначені шафи. Розміри відділень для зберігання білизни показані на малюнку а. У дужках вказані розміри відділень для зберігання постільної білизни. Відстань між полицями для білизни 200-400 мм. Глибина відділень для головних уборів не менше 240 мм, висота 170 мм.
Мінімальні розміри відділень для зберігання посуду (рис. Б) в залежності від виду посуду складають:

Розміри відділень (мм)
