Опресовування системи опалення що це таке і в яких випадках її необхідно застосовувати

Опресовування системи опалення що це таке? Це питання часто виникає у власників житла під час підготовки систем опалення до нового опалювального сезону. У цій статті ми детально розглянемо тему опресування і промивання систем опалення.

Несправності системи опалення та їх діагностика

Система опалення являє собою складну інженерну систему, що дозволяє людині створити комфортну атмосферу в житло в холодну погоду. І як у будь-якій складній системі, в ній не виключається виникнення несправностей. Основний несправністю в системі опалення є втрата герметичності її контурів, наслідком чого є поява протікань теплоносія. Для діагностування можливих витоків в комплексі опалювальних приладів, труб та інших елементів застосовується так звана опресовування опалення.

Так що таке опресування системи опалення? Це неруйнівний метод контролю, що полягає в випробуванні контурів трубопроводів, опалювальних приладів і інших частин системи методом короткочасного підвищення в ній тиску теплоносія. При цьому керуються логічним принципом - якщо протікання відсутні при підвищеному тиску, то їх не буде і при нормальних умовах експлуатації. У момент підвищення тиску виявляються всі дефекти в місцях з'єднання або прогнивання труб і опалювальних приладів.

Таке гідравлічне випробування дозволяє перевірити:

міцність стінок трубопроводів, корпусів опалювальних приладів і перегородок теплообмінників, запірної арматури;
щільність в місцях з'єднання елементів системи;
працездатність вимірювальних приладів, клапанів, кранів та іншої інженерної оснащення контурів.

керівні документи

Існує цілий ряд нормативних документів, що описують, як обпресувати систему опалення. До них належать:

Недотримання вимог цих документів при проведенні підготовки до опалювального сезону може вилитися в створення аварійних ситуацій під час експлуатації систем опалення. Аварія в умовах низьких температур чревата розморожуванням контурів опалювальної системи, що може призвести до часткової або повної заміни трубопроводів.

Порядок проведення робіт

Важливо розуміти, що опресовування систем опалення - не тільки просте підвищення тиску, це цілий комплекс процедур, куди входить промивка контурів, ревізія і, за потребою, заміна елементів системи (запірної арматури, секцій або цілком опалювальних приладів і т.д.), відновлення теплоізоляційних покриттів трубопроводів і багато іншого. В індивідуальному домогосподарстві опрессовке можуть піддаватися так само і системи водопостачання, каналізації та навіть труби в водяній свердловині.

За таких робіт, як опресовування системи опалення інструкція виглядає наступним чином:

Перевіряється ділянку за допомогою встановлюваних отсечек або кранів ізолюється від іншої мережі.
Проводиться злив теплоносія.
Контур перевіряється ділянки через що знаходиться в нижньому фрагменті системи патрубок заповнюється холодною (не перевищено температури 45 С) водою.
В процесі заповнення проводиться випуск повітря з системи опалення.

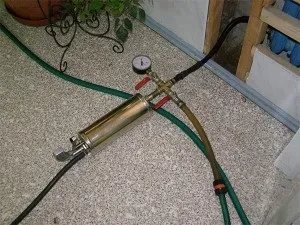

Після наповнення системи підключають до неї подає тиск пристрій.
У контурі піднімають тиск до робочого (зазначеного в проекті) і виробляють візуальний огляд елементів випробуваного ділянки системи.
Проводять плавне підвищення тиску до випробувального значення (зазвичай це в 1,5 рази вище робочого).
Фіксуються показання контрольного приладу (манометра).
Випробувальний тиск витримується за часом не менше 10 хвилин. За цей час проводять візуальний контроль всіх частин перевіряється ділянки на предмет виявлення протікання або «запотівання» місць з'єднання елементів системи.
Перевіряються показання контрольного приладу (манометра). При відсутності падіння тиску перевірка пройдена успішно. При наявності несправностей воду з контуру зливають і виробляють їх усунення, потім перевірку проводять повторно.
Складається Акт за підсумками випробувань.

Допускається, у виняткових випадках, і опресовування труб опалення повітрям. До них відносяться неможливість заповнити контур водою і випробування при низьких температурах, що не виключають можливість замерзання води в трубопроводах. При даному способі по контрольному манометру перевіряють герметичність системи, а для виявлення витоків можливі проблемні місця (з'єднувальні фітинги, крани, шви і місця з'єднань) рясно обмазують мильним розчином. Пузиріння розчину показує місця витоків.

Опресовування системи опалення в багатоквартирних будинках

Це можуть бути зауваження на недостатньо високу температуру в приміщеннях, наявність патьоків теплоносія і багато іншого. Тому перед проведенням опресування в першу чергу перевіряються і виправляються неполадки за наявною інформацією.

Перед випробуваннями системи опалення проводять такі підготовчі заходи:

Промивання стояків, за якими надходили скарги на недостатню температуру теплоносія.
Перевірку роботи запірно-регулюючої арматури на стояках і в елеваторній вузлі. У багатоквартирних будинках практично завжди встановлюють чавунні засувки, в яких через вплив високих температур під час опалювального сезону сальникова набивка втрачає герметичність і починає текти. Тому слід заново набити сальники, замінити прокладки між фланцями засувок, поміняти прікіпевшіх болти.
Методом візуального контролю перевіряють систему цілком на наявність патьоків і протікання на запірних елементах і трубопроводах. Виявлені неполадки усувають.
Перевіряють цілісність теплоізоляції на трубопроводах і усувають її пошкодження.

Після виконання підготовчих заходів приступають безпосередньо до опрессовке. Методика і правила опресовування системи опалення багатоквартирного будинку не відрізняються від розглянутих вище, за винятком того, що виконується вона в кілька етапів і витримка системи опалення під підвищеним тиском становить не 10, а 30 хвилин.

На першому етапі перевіряють контури системи всієї будівлі, а на другому окремо відчувають тепловий вузол.

Поділ на етапи обумовлено тим, що перевірку теплового вузла на вводі в будівлю виробляють під більш високим тиском (зазвичай 10 атмосфер).

Промивання системи опалення

Окремо варто загострити увагу над темою промивання системи опалення. Замулювання і засмічення контурів опалювальної системи в багатоквартирних будинках відбувається не моментально, а протягом тривалого часу. Особливо виражено це проявляється в місцях мінімальної швидкості руху теплоносія, наприклад в радіаторах опалення і тупикових гілках контуру. Під впливом високих температур на внутрішніх поверхнях трубопроводів так само утворюється осад мінеральних солей, що неухильно зменшує внутрішній діаметр трубопроводу.

Важливою причиною засмічення є також присутність твердих сторонніх суспензій в складі теплоносія. Це обумовлено тим, що в ТЕЦ відбувається цілодобовий безперервний нагрів колосальних обсягів рідини, піддати яку тонкої фільтрації практично неможливо. Внаслідок цього тверді частинки в місцях повільного протікання теплоносія рік за роком нашаровуються один на одного. І якщо протягом довгого часу не чинити цьому процесу належної уваги, система опалення може повністю вийти з ладу.

Сьогодні застосовують два методу промивання - хімічний і гідропневматичний.

хімічний метод

Хімічний метод полягає в заповненні контурів системи хімреагентів замість теплоносія і застосовується у випадках, коли система опалення багатоквартирного будинку експлуатувалася протягом десятиліть. В якості реагентів зазвичай виступають або луг, або розчини фосфорних кислот. Потім за допомогою спеціального насоса на протязі не менше 2-х годин розчин циркулює в системі, розчиняючи утворився в трубах осад. Згодом розчин зливається, проводиться заповнення системи теплоносієм і її опресовування.

Гидропневматический метод

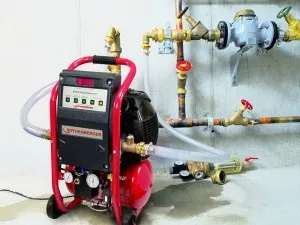

Гідропневматичне промивання вже довгі роки вважається високоефективною, при комплексному підході до таких робіт, як промивка і опресовування системи опалення вартість робіт виходить вельми привабливою. Суть даного методу проста: контури опалювальної системи виводяться на скидання в каналізацію, а в систему компресором подається стиснене повітря. Вода, що проходить по всіх трубах контуру на високій швидкості, частково вдарить накип і розпушує мулисті відкладення, несучи їх в каналізацію. Найбільш ефективним такий спосіб буде, якщо промивати стояки по черзі, не більше 7-10 за один раз.

Для приватних домогосподарств і малоквартирних житлових будинків часто вигідно встановити на кожен прилад опалення промивні крани, так як засмічення в першу чергу відбувається саме в них. Цей підхід дозволить промивати систему опалення частково, у міру необхідності і тільки в потрібних місцях.

Вартість проведення робіт

У висновку слід розглянути, скільки коштує опресовування системи опалення і її промивання. Зважаючи на складність процесу і необхідності отримання на заключному етапі офіційних паперів для державних структур, самостійно дані роботи проводити досить проблематично. Доцільним буде звернутися до безпосередньо проводять ці роботи організаціям, які мають на них відповідну атестацію і свідоцтво СРО. Поспілкувавшись з трьома-чотирма представниками таких фірм можна буде визначити для себе вартість опресування системи опалення будівлі і її промивання в середніх межах.

На такі роботи, як промивка і опресовування системи опалення ціна може мати досить великі розбіжності під впливом декількох параметрів. Зазвичай за основу беруть площа будівлі, в основному вона впливає на протяжність трубопроводів, кількість опалювальних приладів, теплову продуктивність обладнання і, відповідно, трудовитрати на проведення робіт. Але вартість опресування системи опалення може зрости в разі несправності засувок на вводі в будинок, які необхідно полагодити перед випробуванням, так само можуть вплинути ще багато і багато факторів.

Необхідно розуміти, що в таких роботах, як опресовування системи опалення ціна завжди індивідуальна і не може бути фіксованою. Деякі організації вказують вартість нормо-години проведення робіт і в результаті, враховуючи згодом вартість витратних матеріалів, стан приладів обліку та підданих ремонту елементів контуру, визначається остаточна для такої роботи як опресовування системи опалення вартість робіт і включається в рахунок.

За ОКПД опресовування системи опалення відноситься до коду 70.32.13.854 (роботи з технічного обслуговування систем опалення).
За Косгеї опресовування системи опалення відноситься до статті 225.
