Опис частин пістолета
Стовбур служить для приміщення в ньому патрона, повідомлення звездки певної швидкості на польоті, а також для напрямку польоту звездки.
Стовбур має всередині гладкий канал 1, з казенної частини - виточку 2 під закраину (капелюшок) патрона і виріз 3 (внизу) для верхнього виступу екстрактора.
Зовні з казенної частини стовбура знизу приварена обойма 4, що служить для з'єднання ствола з рамкою і приміщення в ній екстрактора,
Обойма знизу має гребінь, в передній частині якого є поперечний виріз 5 для втулки (осі) стовбура; внутрішня порожнину гребеня служить для приміщення екстрактора; в лівій стінці гребеня є вікно 7 для пластинчастої пружини екстрактора.
1 канал; 2 - виточення під закраину патрона; 3 - виріз для верхнього виступу екстрактора; 4 - обойма; 5 - виріз для втулки (осі) стовбура; 6 - порожнина для екстрактора; 7 - вікно для пружини екстрактора; 5 - виріз для переднього виступу засувки стовбура
На задньому кінці гребеня обойми знизу є виріз 5 для проходу переднього виступу засувки стовбура.

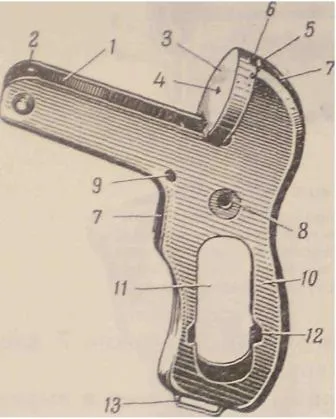

Рамка становить одне ціле з рукояткою пістолета. Вона служить для приміщення і з'єднання в ній частин пістолета.
Рамка в передній частині має жолоб 1, в якому поміщається упор 2 екстрактора і в який при складанні входить гребінь обойми стовбура.
Упор екстрактора надітий на втулку, що служить віссю обертання стовбура. Втулка закріплена в жолобі рамки заклепкою.
Потиличник 3 рамки служить для сприйняття тиску порохових газів при пострілі.
Передня стінка затильника є упором патрона. У потиличнику є отвір 4 для виходу бойка. Позаду затильника в поздовжньої щілини розташований вкладиш 5, який утворює гніздо б для приміщення пружини бойка. Отвір у вкладиші служить для направлення бойка.
Поздовжня щілина 7 рамки служить для приміщення; курка і спускового гачка.
Поперечні отвори 8 і 9 в рамці призначені для осей курка і спускового гачка.
Отвір для курка просвердлений в середині круглої виштамповки.
Опуклості виштамповок звернені всередину рамки і призначені для зменшення поверхні тертя курка об стінки рамки при роботі курка.
Рукоятка пістолета має наскрізне поперечний вікно 11 для зменшення ваги пістолета і для зручності повного розбирання і збирання пістолета. По обидва боки рукоятки на гранях вікна є вирізи 12 для опорної: планки бойової пружини.
Вікно рукоятки з обох сторін прикривається щічками.
У нижній частині рукоятки є антабка 13 для ременя.
1 - жолоб; 2 - упор екстрактора; 3 - потиличник; 4 - отвір для виходу бойка; 5 - вкладиш; 5 - гніздо для пружини бойка; 7 - подовжня щілина; 8 - отвір для осі курка; 9 - отвір для осі спускового гачка; 10 - рукоятка; 11 - наскрізне поперечний вікно; 12 - вирізи для опорної планки бойової пружини; 13 - антабка для ременя
Щічки прикривають поперечне вікно рукоятки з обох сторін і забезпечують зручне тримання пістолета в руці.
Зовні вони гладкі, а всередині мають виступи 3. Поперечні пази 4 служать для приміщення в них бічних граней опорної планки бойової пружини.
Щічки прикріплюються до рукоятки пістолета з'єднувальним гвинтом (мал. 6), для якого в правій щічки є втулка 5, а в лівій - гайка 6.

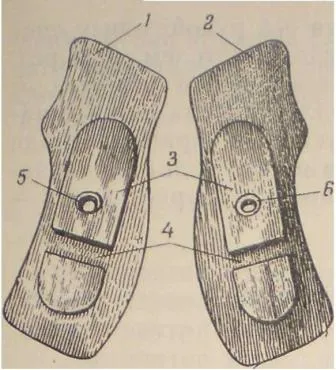

1 - права щічка; 2 - ліва щічка; 3 - виступи; 4 - поперечні пази; 5 - втулка для з'єднувального гвинта; 6 - гайка для з'єднувального гвинта
Мал. 6. З'єднувальний гвинт щічок

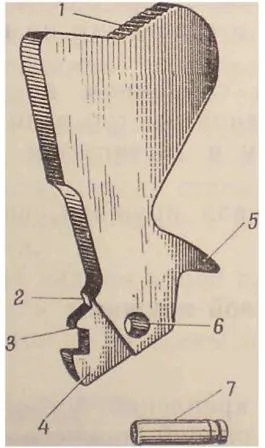

Курок служить для передачі енергії бойової пружини бойку при спуску з бойового взводу. Він має: зверху - насічку 1 для зручності зведення його рукою; внизу спереду - уступ 2, який є запобіжником, і виріз, верхня стінка якого є бойовим взводом 3; по обидва боки є зрізи 4 для проходу нижній частині курка між щічками спускового гачка; ззаду курка є хвіст 5 для упору в нього штовхача і закривання щілини рамки при спущеному курку; внизу - отвір 6 для осі 7 курка.
1 - насічка; 2 - запобіжний уступ; 3 бойовий взвод; 4 - зрізи; 5 - хвіст; 6 - отвір для осі курка; 7 - вісь курка

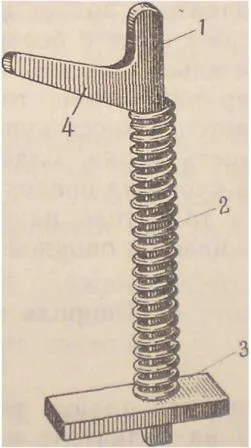

Мал. 8. Бойова пружина з штовхачем курка:
1 верхній кінець штовхача курка; 2 - бойова пружина; 3 - опорна планка бойової пружини; 4 - передній виступ
Бойова пружина (рис. 8)
Бойова пружина циліндрична. Вона служить для повідомлення курку за допомогою штовхача швидкого обертального руху; пружина надіта на штовхач і одним кінцем впирається в передній виступ 4 штовхача, а іншим - в опорну планку 3, укріплену на штовхачі.
Штовхач подає курок в крайнє переднє положення під час спуску з бойового взводу і ставить його на запобіжник.
Верхній кінець штовхача в зібраному пістолеті впирається в хвіст курка, а передній виступ в нижню площину курка, завдяки чому і досягається постановка курка на запобіжник.
На штовхач надаватися бойова пружина, яка утримується опорної планкою.
Опорна планка бойової пружини (рис. 8)
Опорна планка служить для кріплення бойової пружини на штовхачі і є опорою нижнього кінця пружини. Вона має прямокутний отвір для надягання її на стержень штовхача курка і кріпиться шляхом керненія нижнього кінця штовхача.
Опорна планка вставляється в вирізи вікна рукоятки і рухатися щодо рукоятки не може. При зведенні курка пружина стискається між переднім виступом штовхача і опорної планкою; при цьому штовхач опускається, прямуючи нижнім кінцем в отвір планки.
Екстрактор витягує (зрушує) гільзу (патрон) з каналу ствола при перезарядженні пістолета. Він міститься всередині гребеня обойми стовбура.
Екстрактор має: у передній частині - виступ 1, яким він впирається в упор на рамці, з лівого боку - паз 2, в якому укріплена пластинчатая пружишься-на 3; задній кінець пластинчастої пружини впирається в стінку вікна 7 (рис. 3) на гребені обойми стовбура.
Такий пристрій екстрактора забезпечує певний кут відкривання ствола і виключає можливість самовільного відділення ствола від рамки; на задньому кінці екстрактора є: верхній виступ 4, яким витягується гільза (патрон) при відкриванні ствола, виріз 5 для зуба засувки стовбура і закруглення 6 для відводу засувки при замиканні ствола.
На задньому кінці пластинчастої пружини екстрактора є отвір 7, що служить для зручності утапливания кінця пружини при розбиранні пістолета.

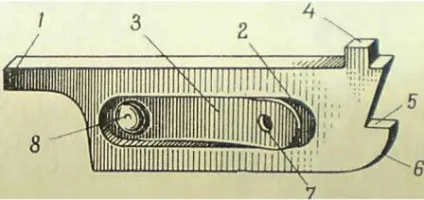

Мал. 9. Екстрактор:
1 - передній виступ; 2 - паз; пластинчатая пружина; 4 - верхній виступ; 5 - виріз для зуба засувки стовбура; 6 - закруглення для відводу защелкіствола; 7- отвір; 8 - заклепка
1 - кільцева виточення
Бойок розбиває капсуль. Передньою частиною бойок поміщається в отворі потиличника, а задній в отворі вкладиша і утримується від випадання пружиною. Бойок має кільцеву виточку для утримання його пружиною.
Пружина бойка (рис. 11)
Пружина бойка утримує бойок від випадання і відводить його в крайнє заднє положення, завдяки чому виключається можливість виступанія бойка над передньою площиною потиличника, коли курок стоїть на запобіжнику.
Мал. 11. Пружина бойка:
1 - передній підігнутий кінець; 2 - вигини для бойка
Передній підігнутий кінець пружини служить для правильної установки її в вертикальному гнізді рамки і для полегшення виймання її при розбиранні. Напівкруглі вигини в середній частині служать для надягання пружини на кільцеву виточку бойка.
Спусковий гачок (рис. 12)
Спусковий гачок служить для утримання курка на бойовому взводі, спуску курка з бойового взводу і утримання курка на запобіжнику. Усередині гачка збираються пружина засувки стовбура і спускового гачка, а також клямка стовбура, яка закріплюється трубчастої віссю.
Спусковий гачок має: у верхній частині - перемичку 1, яка є шепталом, і отвір 2 для труб-чатой осі; спереду - злегка увігнуту стінку 3, яка служить для натиску на гачок пальцем при виробництві пострілу.
У верхній виріз цієї стінки впирається нижній зуб засувки стовбура в зібраному вигляді. Виштамповка 4 в середній частині увігнутою стінки служить для утримання пружини засувки стовбура і спускового гачка, а отвір в середині виштамповки - для зручності постановки пружини при складанні спускового гачка шляхом вставляння в отвір тонкої вибивання або дроту.
Мал. 12. Спусковий гачок:
1 - перемичка (шепотіло); 2 - отвір для трубчастої осі; 3 - увігнута стінка; 4 - виштамповка з отвором

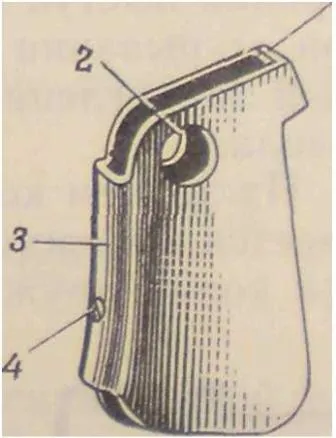

Засувка стовбура (рис. 13)
Засувка стовбура служить для замикання стовбура при пострілі.
Вона має: передню площадку 1, якій засувка впирається в задню стінку затильника при відкритому стовбурі, верхній зуб 2, який заходить у виріз екстрактора при замиканні ствола, нижній зуб 3 для обмеження повороту засувки в зібраному спусковому гачку і виріз 4 для приміщення в ньому заднього кінця пружини; внизу - насічку 5 для зручності відведення клямки стовбура вперед при відкриванні ствола.
Засувка обертається на трубчастої осі 5.
Трубчаста вісь (рис. 13)
Трубчаста вісь служить для закріплення засувки стовбура в спусковому гачку і є віссю обертання спускового гачка і засувки по відношенню один до одного. Крім того, через неї проходить вісь спускового гачка, яка закріплює в рамці зібраний спусковий гачок і забезпечує йому обертання щодо рамки.

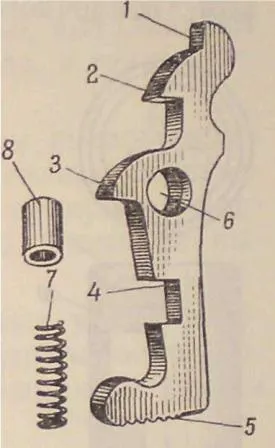

Мал. 13. Засувка стовбура:
1 - передня майданчик; 2 - верхній зуб; 3 - нижній зуб; 4 - виріз; 5 - насічка для зручності відведення засувки; 6 - отвір для трубчастої осі; 7 - пружина засувки і спускового гачка; 8 - трубчаста вісь засувки і спускового гачка
Пружина спускового гачка і засувки стовбура (рис. 13)
Пружина спускового гачка і засувки стовбура циліндрична. Вона служить для повернення спускового гачка в переднє положення після припинення натиску на нього і повернення засувки стовбура в заднє положення після віджимання її при відкриванні ствола.
Передній кінець пружини ставиться на опуклість виштамповки увігнутою стінки спускового гачка, а заднін вставляється в виріз 4 засувки стовбура, завдяки чому пружина випадає.
Сигнальний патрон (рис. 14)
Сигнальний патрон складається з гільзи, капсуля, вишибного заряду, картонного пижа з марлевим гуртком, повстяного пижа, звездки (звездок), картонної трубки, картонного пижа і відмітної гуртка з виступами.

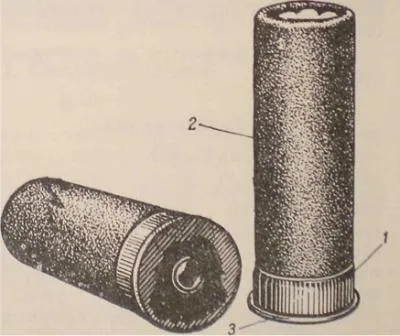

Мал. 14. Сигнальний патрон:
1 - донна частина; 2 - гільза; 3 - закраина гільзи; 4 - капсуль; 5 - вишибной заряд; 6 - картонний пиж; 7 - повстяний пиж; 8 - звездки; 9 - картонна трубка; 10 - картонний пиж; 11 - відмітний гурток з виступами
Гільза служить для приміщення вишибного заряду, звездки (звездок) і інших частин патрона. Гільза складається з металевої донної частини і картонного корпусу. У донної частини гільза має гніздо для капсуля. Зовні донна частина гільзи має закраину (капелюшок), що служить для упору патрона в кільцеву виточку на пеньку стовбура і для захоплення гільзи верхнім виступом екстрактора.
Капсуль служить для запалення вишибного заряду в патроні; в ньому міститься ударний склад.
Вишибной заряд з чорного пороху. При горінні заряду в гільзі утворюються гази, які виштовхують звездки і інші частини з гільзи і стовбура, а також запалюють звездки.
Картонний пиж з марлевим гуртком оберігає вишибной заряд від розсипання всередині гільзи. Картонний пиж має центральний отвір, прикрите марлевим гуртком. Через отвір пижа полум'я від вишибного заряду проникає до звездки.
Повстяний пиж служить для пом'якшення удару порохових газів по звездки. Він має центральний отвір для проникнення полум'я від вишибного заряду до звездки.
Звездки складається з воспламенительного складу і основного складу відповідного кольору полум'я.
Запалювальний склад забезпечує горіння основного складу.
Основний склад горить на польоті як на висхідній гілці траєкторії, так і на низхідній. Однак швидкість горіння основного складу звездки розрахована таким чином, що горіння закінчується раніше, ніж звездки досягає горизонту стрільби. Патрони споряджається звездки різного кольору горіння - білого, червоного, жовтого, зеленого і синього.
Картонна трубка і картонні пижі служать для кріплення всіх частин в гільзі.
Відмітна гурток з виступами служить для визначення типу патрона як в денний, так і в нічний час. Для цього гурток забарвлюється присвоєної для даного типу патрона фарбою.
Вночі тип патрона визначається по виступах на гуртку, які за формою і розташуванням відрізняються один від одного в кожному типі патрона (рис. 15, 16, 17, 18 і 19).
Крім описаних сигнальних патронів, застосовуються також сигнальні патрони денного дії.
Сигнальний патрон денного дії дає сигнал у вигляді густого хмари кольорового диму і застосовується тільки вдень. Він відрізняється від вищеописаних патронів тим, що має замість звездки димової склад, поміщений в мішечок, який за допомогою дерев'яного кільця скріплений з пороховим сповільнювачем. Порохової сповільнювач призначається для уповільнення займання димового складу до моменту підйому сигналу на найбільшу висоту.
Для розпізнавання патрона на гільзі нанесена кольорова кільцева смуга, відповідна кольором утвореного їм хмари диму.
Мал. 15. Відмінні гуртки з виступами однозіркових сигнальних патронів і їх забарвлення:
1 - червоного вогню, забарвлення в червоний колір: 2-зеленого вогню, забарвлення в зелений колір; 5 - білого (освітлювального) вогню, забарвлення в білий колір
Мал. 16. Відмінні гуртки з виступами двозіркових сигнальних патронів і їх забарвлення:
1 - червоного вогню, забарвлення в червоний цает: 2 - зеленого вогню, забарвлення в зелений колір; 3 - жовтого вогню, забарвлення в жовтий колір
Мал. 17. Відмінні гуртки з виступами тризіркових сигнальних патронів і їх забарвлення:
1 - червоного вогню, забарвлення в червоний колір: 2 - зеленого вогню, забарвлення в зелений колір; 3 - жовтого вогню, забарвлення в жовтий колір
Мал. 18. Відмітна гурток з П-образним виступомпарашютного сигнального патрона і його забарвлення:
Білого вогню, забарвлення в білий
Мал. 19. Відмітна гурток з дугоподібним виступомсвістяще-світлового сигнального патрона і його забарвлення:
Забарвлення в синій колір
