Опалювально-варильна піч шведка для будинку з цегли
Серед традиційних джерел тепла, які прийшли в наш час з минулого і активно використовуються донині, шведська піч займає особливе місце. Вважається, що вона була розроблена в 1767 році шведськими вченими за наказом короля, саме тоді склалася концепція цієї печі в тому вигляді, якому знаємо її ми. Вченим дійсно вдалося винайти обігрівач, дозволяє ефективно спалювати різні види твердого палива, і наділений декількома функціями, про які буде сказано нижче.
Пристрій і особливості шведської печі
При розробці «шведки» за основу була взята «голландка», остання на той момент була вже досить поширена і зарекомендувала себе з хорошого боку. Але оскільки клімат Скандинавського півострова суворіше європейського, а запасів палива менше, голландку грунтовно переробили і пристосували під свої умови, в результаті чого на світ з'явилася опалювально-варильна шведська піч.
Вона частково зберегла принцип дії голландки, але при цьому додалися елементи, що дозволяють готувати їжу і сушити одяг, а в різних типах грубки присутній і лежанка. Ми говоримо про різні види, оскільки піч шведка може доопрацьовуватися і змінюватися конструктивно, зберігаючи загальну концепцію. А концепцією передбачено канальний принцип дії, як у голландки, але з додатковими пристроями для відбору тепла:
- Металева духовка.
- Варильна панель з нішею.
- Верхня ніша.

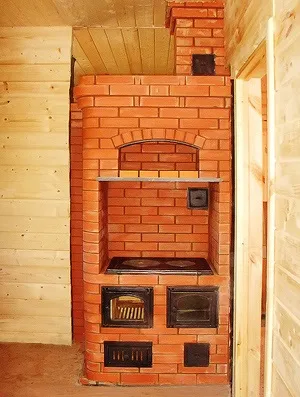

Нижче на фото представлена схема шведської печі, на якій перераховані елементи позначені відповідними цифрами.
Духовка з металу знаходиться збоку від камери спалювання і призначена для відбору від неї тепла безпосередньо і передачі його в приміщення. Випікання - не основна функція духовки, вона буквально через 5 хвилин після розтоплення вже пашить жаром, варто тільки відчинити дверцята. На схемі видно, чому так відбувається. Відпрацьовані гази, перш ніж опуститися до підлоги і піти, нагрівають корпус духовки зверху і збоку, а з іншого боку він нагрівається топкою. Така конструкція робить можливим застосування будь-якого дрібного палива для опалення будинку та приготування їжі.
Ніша над плитою прогрівається безпосередньо від камери згоряння, поширюючи тепле повітря в приміщенні кухні. Верхня ніша, спочатку задумана для просушування речей, знизу нагрівається від плити і ззаду від каналів, де проходять продукти згоряння. Останні, обігнувши духовку, виходять в систему вертикальних каналів і там передають своє тепло тілу печі, після чого викидаються через димохід.
В силу особливого будови димових каналів шведка буде інтенсивно прогрівати підлоги і грунт під ними, що нераціонально. З цієї причини установка опалювально-варильної печі повинна виконуватися на підставу з теплоізоляцією. Для неї чудово підійдуть листи базальтового картону завтовшки 5 мм, їх потрібно укласти в три шари з прошарком з алюмінієвої фольги в якості відбиває екрана.
Розміщення шведської печі в приватному будинку
Оскільки основне тепло димових газів віддається задній стінці печі, її прийнято встановлювати в простінку між приміщеннями кухні і спальні (або вітальні). У деяких різновидах шведок з тильного боку влаштовується камін або лежак відносно невеликих розмірів. Габарити лежака в шведському варіанті - 1800 х 660 мм, що замало для комфортного відпочинку і сну.
Шведська опалювально-варильна піч з лежаком відрізняється від звичайної конструкції наявністю горизонтальних каналів і режимів роботи зима / літо. Це реалізовано за допомогою додаткової засувки, яка встановлюється в прямому вертикальному каналі. Взимку засувка закривається і продукти згоряння рухаються по великому колу, через горизонтальні газоходи лежанки, після чого повертаються в димохід. Влітку заслінка відкрита і вільна прямий шлях в вертикальну трубу, по ній димові гази просто виходять назовні. Таким чином, гріється тільки для варки плита.
Рекомендації з будівництва та за вибором матеріалів
Решту розчину для кладки теж потрібен якісний, з хорошою глини середньої жирності. Розмішувати його слід ретельно, щоб не залишалося дрібних грудочок, до консистенції сметани. Перевірити якість розчину можна скиданням його з кельми, на поверхні інструменту повинен залишатися тонкий шар матеріалу.
Ні для кого не буде секретом, що через свою вагу цегляна піч шведка вимагає хорошого підстави для побудови. Такою підставою може бути залізобетонна плита або фундамент, відлитий з важкого бетону на ущільненому грунті з ущільненої ж підсипанням. Перш ніж приступати до будівництва печі, новий моноліт вимагає для повного застигання не менше 3 тижнів. Потім на нього кладуть гідроізоляційний матеріал (можна руберойд), а зверху - теплоізоляцію, описану вище.

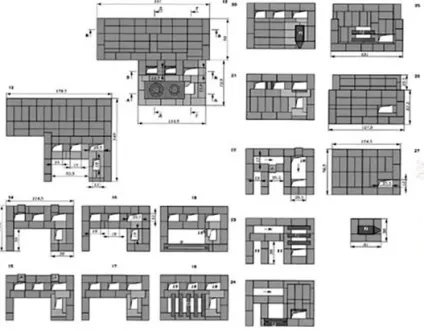

Схема порядовки, згідно з якою будується класична варильна піч шведка, показана нижче.
Схема кладки печі
Побудувавши такого роду грубку, ви отримаєте опалення будинку потужністю 5 кВт, що достатньо на 50 м2. У порівнянні з голландкою, цей показник вищий на 20-25%. При цьому потрібна така кількість виробів і матеріалів:
- керамічний червона цегла марки 200 - 540 шт;
- вогнетривку цеглу - 30 шт;
- вентиляційна дверцята - 1 шт;
- куточок равнополочний 40 х 40 мм - 5.5 м;
- сталь полосовая 50 х 5 мм - 1.4 м;
- лист сталевий оцинкований товщиною 0.6 мм - 2 м2;
- топкова дверцята - 1 шт.

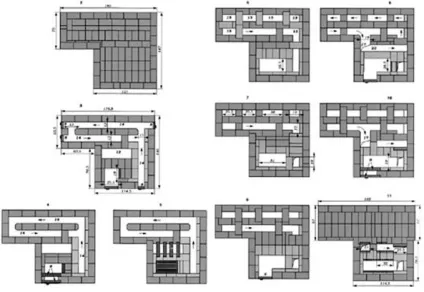

Для домовласників, які цікавляться шведкою з лежаком і двома режимами роботи, нижче представлена схема порядовки.
Схема кладки печі з лежанкою
Чим так хороша шведка?
Що приваблює в даних печах, так це ефективність спалювання і невимогливість до палива. У камеру згоряння завантажуються дрова, вугілля, дрібна деревина або очерет, - все це успішно згорає і виділяє масу теплової енергії в будинку, завдяки вдалій конструкції. Дуже зручно, що гаряче повітря з духовки починає надходити в кімнату практично відразу після розтоплення. У той же час тильна сторона, яку нагрівають димові гази, досить довго тримають тепло. Головне, після згасання топки не забути закрити засувку, інакше грубка швидко остигає.
Як і голландка, шведка займає небагато місця в будинку, до того ж встановлюється в простінку між кімнатами, що ще більше сприяє економії місця. Плита для варіння і ніша для сушіння речей створює додатковий комфорт при експлуатації подібного роду джерел тепла.
Висновки про недоліки можна зробити з усього вищесказаного. Виріб вимагає якісних будівельних матеріалів і скрупульозного підходу при виконанні робіт і пуску в експлуатацію, виправити потім помилки буде дуже важко.
висновок
Всі шведські печі розроблені на підставі серйозних розрахунків і є продуктом, близьким до досконалості. Якщо ви приймете рішення про розбудову такого джерела тепла в своєму невеликому будинку, то шкодувати про це не доведеться.
