опалювальні щитки

У кухонних вогнищах або плитах тільки невелика частина теплової енергії, що виділяється паливом, йде на приготування їжі. Решта тепло витрачається на нагрівання цегляної кладки плити. У коротких димоходах кухонних Пліт мало поглинається тепла, більша його частина втрачається в трубі та відходять димовими газами і потрапляє в атмосферу. Тому, щоб уникнути втрат тепла, до опалювальних щитків підключають плити.

Опалювальний щиток - це невелика приставні стінка з димооборотамі всередині. Найчастіше опалювальні щитки нагріваються відходять від кухонної плити газами і не мають при цьому самостійної топки. В цьому випадку щитки не можуть виділяти великої кількості тепла. Були розроблені конструкції щитків зі своїми невеликими топками. Вони зручні тим, що їх можна нагрівати незалежно від плити.

Щитки найчастіше викладають товстостінними, в півцеглини, які вимагають хорошого прогріву і виправдовують себе при тривалій роботі плити. До того ж вони менш небезпечні в пожежному відношенні. Бувають (багато рідше) щитки тонкостінні зі стінками товщиною в чверть цегли. Працюють вони задовільно. З метою протипожежної безпеки такі щитки найкраще виконувати в металевих кожухах.

Поверхні щитків облицьовують кахлями (тільки в процесі кладки щитка), штукатурять або просто залишають цегляними.

Працювати щитки можуть в літньому і зимовому варіантах. У першому випадку у них нагрівається тільки одна частина щитка, у другому - весь щиток. Щитки необхідно класти на міцному фундаменті, з обов'язковою укладанням гідроізоляції і строгим дотриманням протипожежної безпеки.

Конструкцій щитків дуже багато. Вони бувають з малої і великої тепловіддачею. На малюнку 56 показана кухонна плита 5 з опалювальним щитком 4, димової засувкою 3, поставленої в димоході труби, перегородками (стінами) 2, цегляної обробленням 1, поставленими між щитком і перегородками, товщина яких повинна бути не менше 25 см. Цей щиток завжди нагрівається відходять від плити гарячими газами.

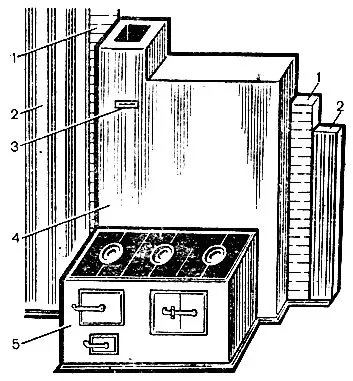

Мал. 56. Кухонна плита з постійно нагрівається опалювальним щитком: 1 - цегляна оброблення; 2 - перегородки (стінки); 3 - димова засувка; 4 - щиток; 5 - плита

У щитку іншої конструкції (рис. 57) усі димові засувки розташовані вгорі. Засувка 3 показує зимовий хід газів, засувка 2 - річний. Димові гази можна прямо спрямовувати в димову трубу (відкрити засувку 2 і закрити засувку 3). Якщо закрити засувку 2 і відкрити засувку 3, то гази попрямують в димооборотамі щитка. Проходячи по каналах, вони віддають частину тепла стінок і охолодженими йдуть в трубу.

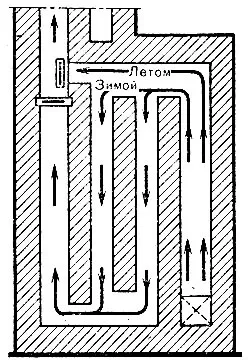

Мал. 57. Опалювальний щиток з двома ходами: зимовим і літнім

Плита з опалювальним щитком, які мають літній і зимовий хід, показана на малюнку 58.

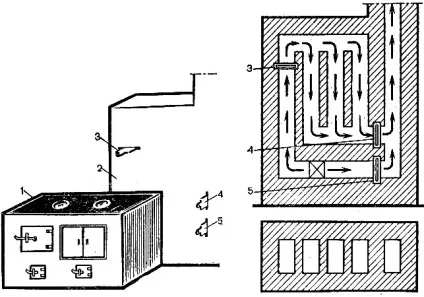

Мал. 58. Розріз щитка із засувками, розташованими вгорі і внизу: 1 - чавунний настил (плита) з двома конфорками; 2 - щиток; 3 - димова засувка в трубі; 4, 5 - засувки для регулювання руху газів в літній і зимовий час

щиток товстостінний

Опалювальний щиток (рис. 59) має розмір: довжину - 890 мм, ширину - 380 і висоту - 2240 мм. Тепловіддача при одній топці в добу - 430 ккал / год, при двох топках на добу - 600 ккал / год. Маса - 1210 кг. Лицьові поверхні штукатурять.

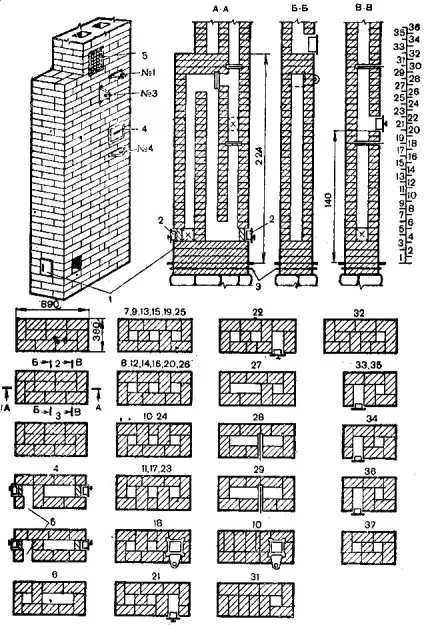

Мал. 59. Опалювальний щиток товстостінний: 1 - місця приєднання кухонної плити; 2 - чистка; 3 - гідроізоляція; 4 - самоварники; 5 - вентиляційна решітка з клапаном

Рух гарячих газів в щитку регулюють трьома димовими засувками. У теплу пору року засувки № 1 і № 3 відкриті і гази безпосередньо спрямовуються в трубу. У холодну пору року засувку № 3 закривають, а засувки № 1 і № 2 залишають відкритими. В цьому випадку гарячі гази, проходячи весь димохід щитка, нагрівають його. У насадной трубі для вентиляції приміщення влаштовують вентиляційний канал, що закривається гратами з клапанами (жалюзі), що дає можливість або триматимуть грати відкритою, або прикривати її частково, або ж повністю закривати.

Матеріали: цегла звичайна - 309 штук; глина звичайна - 6 відер; пісок - 3-4 відра; три засувки димові - 130 × 130 мм; три прочистние дверки 130 × 140, одна з них для самоварники; вентиляційні решітки з клапаном - 150-200 мм; толь для гідроізоляції - 1,5 м.

Фундамент під щиток зводять на два ряди цегельної кладки нижче рівня підлоги. На нього кладуть ряд цегляної кладки, по якій настилають гідроізоляцію, розмічають фігуру печі і кладуть другий ряд цегляної кладки, який доходить до рівня чистої підлоги. Потім викладають щиток.

Перший ряд кладуть із цілої цегли.

Четвертий ряд кладуть, як показано в порядовке, з установкою двох чисток із залишенням місця або вікна для приєднання до щитка кухонної плити.

П'ятий ряд кладуть, як четвертий, але тільки з дотриманням перев'язки швів.

Шостий ряд кладуть так, щоб залишити два канали з перекриттям чисток і місця для кухонної плити.

Сьомий ряд, а також інші непарні ряди до двадцять п'ятого кладуть так, як показано в порядовке, утворюючи три канали.

Восьмий ряд і інші парні ряди до двадцять шостого кладуть згідно порядовке.

Десятий, одинадцятий, сімнадцятий, двадцять і третього і Двадцять четвертий ряди схожі на попередні, але для надійної перев'язки швів кладку виконують по-іншому.

Вісімнадцятий ряд кладуть, як десятий і двадцять четвертий, і на каналі з правого боку ставлять засувку № 2.

Ряди двадцять перше і двадцять другою кладуть з установкою самоварники.

Двадцять сьомий ряд кладуть так, щоб два канали з лівого боку об'єднати в один. У цьому ж ряду перекривають самоварники.

У двадцять восьмому ряду встановлюють засувку № 3. Двадцять дев'ятий ряд кладуть згідно порядовке. Він схожий на попередній ряд тільки з ретельною перев'язкою швів.

У тридцятому ряду з лівого боку перекривають канал, а з правої ставлять засувку № 1.

Тридцять перший і тридцять другому ряди виконують з дотриманням перев'язки швів. З порядовок видно, що верх щитка (перекришу) кладуть в три ряди, що відповідає протипожежним вимогам.

Тридцять третій - тридцять шостий ряди кладуть, як показано. У тридцять шостому ряду залишаються вентиляційний і димової канали.

Щиток полегшеної конструкції

Опалювальний щиток - в металевому каркасі, з облицюванням асбофанери або металевими листами (рис. 60). Облицювальні листи заздалегідь розкроюють строго по шаблонах відповідно до розмірів стінок печі і з усіма належними отворами для дверцят, чисток.

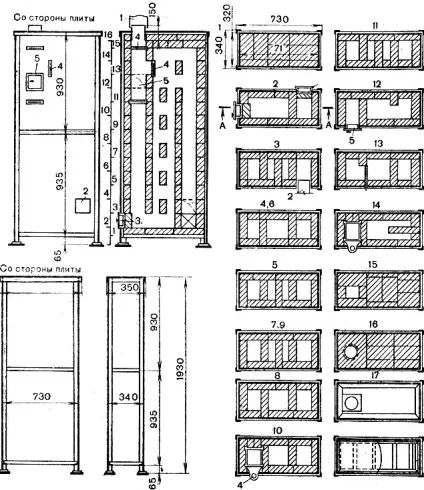

Мал. 60. Опалювальний щиток полегшеної конструкції в металевому каркасі, облицьований асбофанери: 1 - патрубок; 2 - місце приєднання плити до щитка; 3 - чистка; 4 - засувка; 5 - самоварники

По зовнішньому каркасу щиток має розмір: довжину - 730мм, ширину - 340 і висоту - 1930 мм.

Тепловіддача залежить від того, як підключений щиток до кухонній плиті. Маса - 650 кг. Щиток встановлюють на міцній підлозі. Каркас влаштований так, що внизу є ніжки висотою 65 мм, що забезпечують хорошу вентиляцію нижній частині щитка. Кладка - із звичайної цегли на ребрі або в чверть цегли.

Матеріали: цегла звичайна - 141 штука; глина - 2,5 відра; пісок - 2,5 відра; три димові засувки - 130 × 130 мм; три дверки - 130 × 130 мм; патрубок з покрівельної сталі діаметром - 150 мм, довжиною 150 мм, потрібний для підключення щитка до труби або грубці. Після установки патрубка його облицьовують цеглою. На патрубок надягають рукав з покрівельної стали для відводу диму в трубу. Каркас - комплект 730 × 340 × 1930 мм, облицьований асбофанери або металевими листами. Його виготовляють з кутової сталі 30 × 30 × 4 мм - 12 пог. м, з асбофанери товщиною 5 мм - 4 кв. м.

Кладку виконують у такій послідовності. Спершу встановлюють каркас печі або щитка, що має внизу зварену раму з сталевого куточка 30 × 30 × 5 мм. Якщо піч або щиток зводять на дерев'яній підлозі, то останній попередньо готують, укладаючи два шари повсті, просоченого в глиняному розчині, або по азбесту, оббитому зверху листовою сталлю.

Каркас повинен міцно спиратися на підготовлену основу всіма чотирма ніжками і бути строго вертикальний. Встановивши і вивіривши каркас, закладають нижній ряд облицювальних листів (асбофанери або сталь) і приступають до кладки. Раніше до нижньої частини каркаса до чотирьох кутовим металевих стійок приварюють або приклепують куточки, на які потім кладуть лист покрівельної сталі або асбестоцементную плиту, що служить підставою. На це підставу укладають шар повсті, а на нього - перший ряд з цегли плазом. Нагадуємо, що якщо підлога не згорає, то можна встановлювати піч або щиток прямо на підлозі. Виклавши під, кладку ведуть до рівня першого ряду облицювання, тобто на висоту 625 мм.

Цегли укладають на ребро, але так, щоб вони дуже щільно, без пустот, прилягали до стінок облицювання каркаса. Для цієї мети застосовують тонкий шар глиняного розчину. Порожнечі між стінками облицювання каркаса і цегли знижують нагрівання стінок печі або щитка.

Виклавши перший ряд, встановлюють облицювання каркаса для другого ряду і продовжують роботу.

Нагадуємо, що каркас слід виконувати дуже строго, щоб виконувати всі розміри для дверцят, чисток, засувок.

Плита зі щитком, що має самостійну топку

Конструкція плити (рис. 61) має два ходи - зимовий і літній. Вона зручна тим, що можна топити одну плиту, не нагріваючи щитка, або навпаки - топити тільки один щиток. Розмір плити: довжина - 1400 мм, ширина - 1020, висота - 2170 мм. Маса з щитком - 2800 кг. Тепловіддача - 3100 ккал / ч при двох топках на добу. Лицьові сторони плити і щитка штукатурять.

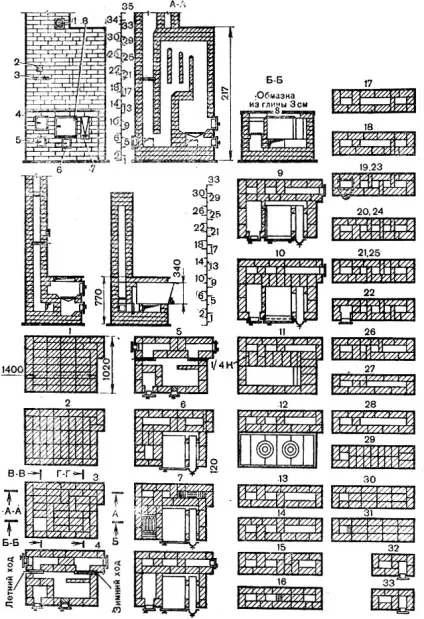

Мал. 61. Кухонна плита зі щитком, що має самостійну топку: 1 - вентиляційні решітки; 2 - самоварники; 3 - засувка; 4 - топка; 5 - піддавали; 6 - чистка; 7 - водогрійна коробка; 8 - духовка

Матеріали: цегла звичайна - 680 штук; глина - 22 відра; пісок - 20 відер; решітка - 262 × 300 мм; решітка - 130 × 300 мм; топкова дверцята - 205 × 205 мм; топкова дверцята - 130 × 205 мм; дві піддувальні дверки - 130 × 140 мм; дві прочистние дверки - 130 × 140 мм; три димові засувки - 240 × 130 мм; водогрейная коробка - 120 × 340 × 560 мм; самоварники діаметром 100 мм або дверцята - 130 × 140 мм; шість плит чавунного настилу з двома конфорками - 200 × 520 мм; сталь полосовая - 50 × 22 × 550 мм; 4 м стали кутовий 30 × 30 × 4 мм; передтопковий лист з покрівельної сталі - 500 × 700 мм.

Перед кладкою плити виконують міцний фундамент з гідроізоляцією.

Перший і другий ряди кладуть, як показано.

Третій ряд виконують, як попередні, з залишенням зольника під топку.

У четвертому ряду встановлюють дві засувки для літнього і зимового ходів, а також дві піддувальні і дві прочистние дверки. Прочистние мають всередині цегляні закладки.

П'ятий ряд виконують, як четвертий, з дотриманням перев'язки швів.

У шостому ряду перекривають всі дверки, зменшують всі канали і ставлять духову шафу і водогрейную коробку.

Сьомий ряд кладуть, як показано. Укладають дві колосникові решітки: для топливника плити і топливника щитка. Цегла з двох сторін кожної решітки стесивают. У порядовке вони показані рисками (див. Розрізи А-А і В-В). З лівого боку довгий канал перекривають для освіти двох коротких.

Восьмий ряд кладуть по порядовке і встановлюють топкові дверки: більшу за розміром - для топливника плити, меншу - для топливника щитка.

Дев'ятий і десятий ряди кладуть, як показано. Над духовкою в десятому ряду кладуть сталеву смугу довжиною 550 мм.

В одинадцятому ряду перекривають дверки. Верх духовки змазують глиняним розчином. З правого боку водогрійної коробки канал закривають цеглою, а з лівого боку залишають незакладеного.

Дванадцятий ряд закінчує кладку плити, тобто в ньому укладають чавунний настил, зміцнюють навколо плити фаянс з кутової сталі.

Решта порядовки відносяться до кладки щитка. Вони показані на малюнку.

В шістнадцятому ряду цегла у другого каналу праворуч стесивают (заштрихована, см. Розріз А-А).

У дев'ятнадцятому ряду ставлять засувку, що закриває трубу. Починаючи з цього ряду і закінчуючи двадцять п'ятим, з наявних трьох каналів утворюється п'ять. У двадцять другому ряду ставлять самоварники. Потім в наступних рядах залишається один канал-труба. Перекришку щитка кладуть в три ряди кладки. Для розширення каналу труби в тридцять першому ряду цегла стесивают (заштрихована).

У тридцять другому і тридцять третьому рядах ставлять вентиляційну решітку, для чого утворюють окремий канал.
