Хіба є така людина, якій був би неприємний запах горіння дров, особливо, коли від цього відвикаєш і відчуваєш це, немов у перший раз. Різні конструкції цегляних опалювальних печей не позбавлять вас цього задоволення, незважаючи на різницю в проекті. Нижче ми розглянемо один з них.

Цегляні опалювальні печі для дому завжди користуються попитом

пічні конструкції

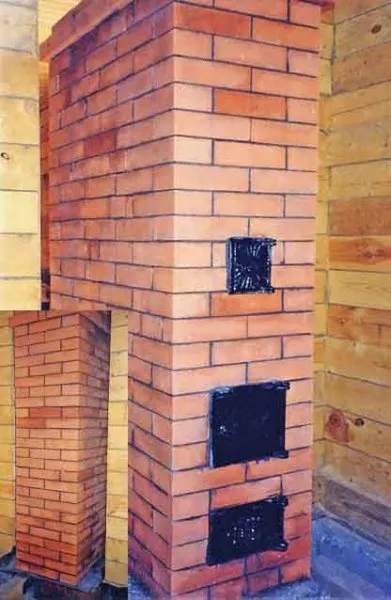

Прямокутна піч опалення

Кладка прямокутної печі

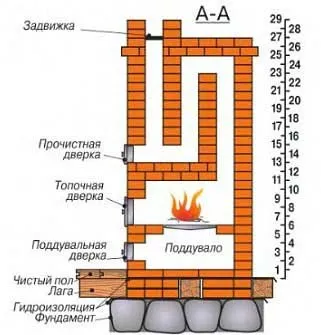

Давайте розглянемо, як робиться опалювальна цегляна піч своїми руками розмірами 2380x890x510 мм. Топливник тут розташовується в нижній частин конструкції, а його стінки також є грубними, завдяки чому відбувається нижній нагрів. Перш за все, нам потрібно придбати необхідні матеріали.

Тепер, коли у нас є матеріали, можна приступати до роботи. Для цього цегляна опалювальна піч своїми руками буде складатися по рядах, і ви зможете в деталях розглянути всю картину.

Порядовая кладка печі

1-ий ряд - тричвертні цеглу кладуть по кутах, а передня стінка укладається стусанами. На двох середніх цеглинах стёсиваются межі верхньої кромки - цей укіс послужить для установки зольника. Між зольником і стіною опалювально-варильної цегляної печі (зовнішньої) виникне простір, яке слід засипати піском, включно до третього ряду.
2-ий. Посередині передньої стінки повинна бути змонтована піддувальна дверцята і обкладається тричвертні шматками. Весь інший ряд складається з цегли повного розміру.
3-ий. Піднімають кладку, а коли всі цеглини займають своє місце, поверх зольника встановлюють металеву смугу 350 × 40 мм.

Розміри цегли: а - цілий; б - тричвертні; в - половинчастий; г - четвертний

4-ий. Перекриття зольниковой камери укладають на сталеву смугу. Ззаду, поверх засипаного піску також потрібно Закласти цеглини.
5-ий ряд. Тепер потрібно встановити колосник над зольником. Верхні межі ближнього краю всіх цегли, розташованої по периметру, стёсиваются, щоб вугілля скочувалися на колосник.
6-ий. Далі, на опалювальні цегляні печі своїми руками встановлюють топкові дверцята. На задній стінці необхідно стесати укоси всіх цегли, щоб вони опинилися в одній площині нахилу з попереднім поруч.

З 7-го по 12-ий ряд. Ці ряди відводяться для укладання топливника, яка ведеться в півцеглини (назви розмірів є на фото в середині підзаголовка). Перев'язка швів тут обов'язкове.
13-ий. Цей ряд кладеться з трёхчетвёрток, щоб зробити напуски для перекриття топливника на стінці спереду, а також, частково, на бічних.
14-ий, 15-ий ряд. Кладеться перекриття поверх паливної камери. Ззаду необхідно залишити отвір, щоб була можливість з'єднати топливник з вертикальним витяжним каналом.
16-ий. Встановлюємо дверку для прочищення, яка справа буде спиратися на півцеглини, встановленого на ребро. Щоб ізолювати топливник від димових каналів вгорі, полку позаду дверки закладають розчином цементу і глини.

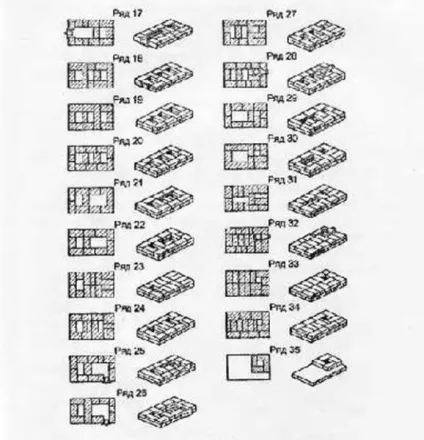

17-ий - 20-ий ряд. Цей проміжок передбачає вертикальні димові канали на піч з цегли своїми руками.
21-ий, 22-ий ряди. У цьому проміжку між собою з'єднуються опускний і підйомний канал. Разсічка, що розділяє середній опускний і задній підйомний канал тут закінчується.
23-ий, 24-ий ряди. Тут ви своїми руками робите кладку перекриття каналів - середнього та заднього.
25-ий, 26-ій ряди. На цьому етапі встановлюється дверцята для прочистки і здійснюється подвёртка від середнього вентканала другого ярусу на трубу для диму.
27-ої. Зараз на цегляні опалювальні печі своїми руками починається кладка каналів для проходження диму на другому ярусі.
28-ий ряд. Проводиться монтаж вьюшной засувки.
29 Перший, 30-ий ряд. Проводиться укладання димових каналів на другому ярусі.
31 Перший ряд. На цьому ряду робиться кладка напусків для перекриття всієї грубки.
32-ий ряд. Починається кладка перекриття печі. На цьому етапі обов'язкове перев'язка швів.
33-ій, 34-й ряд. Кладка всього перекриття.
35-ий ряд. З цього ряду і вище починається зведення димаря. Її перетин 130 × 130 мм.

Фундамент для опалювальних печей домашнього типу

Рекомендації. Будь-які конструкції, будь то опалювальні, варочно-опалювальні або цегляні печі з котлом опалення, необхідно облаштовувати на міцному фундаменті, який не пов'язаний з периметром основного фундаменту будівлі. Монтаж печі, пов'язаної з фундаментом вкрай небажаний, тому що їх залежність один від одного може привести до виникнення тріщин в одній з конструкцій. Мінімальна відстань опалювального пристрою від вуличної стіни допускається не менше 40 см.

інші печі

Опалювальна піч «Голландка»

Звичайно, проекти опалювальних печей з цегли не закінчуються на прямокутному, часто уживаний пристрої. Підтвердженням тому служить нескладна конструкція «голландки», яку, до речі, з успіхом використовували в блокадному Ленінграді, де був дефіцит будь-якого палива.

Обов'язковою умовою для опалювально-варильної печі типу «Голландка» повинні бути її невеликі розміри, адже її головною перевагою є компактність при невеликому завантаженні палива. З огляду на, що обігрівальне пристрій вбудовується в стіну, воно зазвичай виходить грубкою в передпокій, а топкою розгорнуто в сторону кімнати.
Така опалювальна піч з цегли своїми руками зовсім не псують інтер'єр приміщення, а, навпаки, надає йому особливого шарму, створюючи затишну обстановку. Якщо конструкція складена правильно, то через годину-півтори після першої закладки дров всі стіни прогріються повністю, і тепло буде віддаватися в приміщення з усією силою.

висновок

Є ще безліч інших проектів, ціна на які визначається складністю конструкції, функціональністю і дизайном. Ту чи іншу опалювально-варильну піч ви можете побудувати, відшукавши досвідченого майстра-пічника, або замовивши її прямо в інтернет-магазині. При цьому будуть враховані не тільки дизайн, але також і розміри приміщення, щоб обігрів був достатнім.
