Охоронна зона каналізації - вимоги до влаштування та нормативні документи

Каналізація для заміських будинків

Часто в межах міста можна зустріти таблички з позначеннями охоронних зон електрокабелів. Але побачити позначену охоронну зону каналізації рідко кому вдається, хоча зовнішні інженерні мережі в населених пунктах прокладені практично всюди. У разі їх пошкодження сторонніми особами законом передбачена адміністративна відповідальність з накладенням штрафу на винних. Але відповідальність за відсутність попереджувальних знаків про наявність охоронних зон закон не встановлює.

Що таке зовнішня каналізація

Значення «охоронна зона каналізації» відноситься до зовнішніх мереж. Це система трубопроводів, по якій побутові та промислові стоки, що збираються внутрішніми водовідвідними системами, а також дощова і тала вода, транспортуються до насосних станцій, а далі - на очисні споруди.

До складу каналізаційних зовнішніх мереж входять:

• трубопроводи різних діаметрів
• колодязі:
  • оглядові
  • перепадні
  • поворотні

При проектуванні каналізації враховують кілька істотних чинників. визначають:

• обсяг стоків
• умови експлуатації
• відстань до найближчої насосної станції
• можливість підключення до існуючого колектора
• склад і властивості ґрунтів на ділянці передбачуваної укладання трубопроводу
• рельєф місцевості
• рівень підземних вод
• кліматичні умови
• показник промерзання грунту

На відміну від внутрішньої, зовнішня система каналізації експлуатується в більш жорстких умовах. Крім впливу стоків на внутрішню поверхню труб, зовні на них впливають зовнішні чинники - вологий грунт, агресивне середовище, температурні перепади. Монтаж зовнішньої каналізації здійснюється з металевих, пластикових, а також бетонних і азбестоцементних труб.

Схема каналізаційної системи може бути:

• роздільної - окремий пристрій дощової і побутової каналізації
• полураздельной - роздільний збір дощової води і побутових стоків з подальшим транспортуванням в загальному колекторі
• общесплавной - спільна система каналізації

При проектуванні і укладанні інженерних мереж слід дотримуватися обов'язкових вимог СНиП. Грамотно виконані роботи з укладання зовнішньої мережі каналізації стануть запорукою довготривалої та безпроблемною її експлуатації.

Поняття охоронної зони

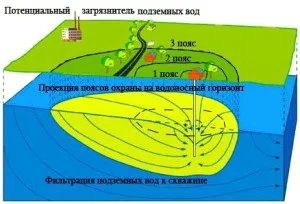

Забруднювач підземних вод

Будь-яка каналізаційна система є потенційним джерелом небезпеки для питної води або поблизу розташованої території. Для запобігання їх забруднення каналізаційними стоками передбачені охоронні, або санітарні, зони каналізації.

Їх розміри чітко визначені нормативними документами - СНиП (будівельні норми) і СанПіН (санітарні правила). Залежать ці розміри від глибини розташування і діаметра колектора, виду та обсягу стічних рідин.

Для насосних станцій, очисних і інших каналізаційних споруд існують свої нормативні показники, що залежать від розмірів будівель, їх призначення і місця розташування. Відомості про їх межах завжди можна отримати в місцевих органах самоврядування та спеціалізованих організаціях, а також в проектних бюро.

В охоронних зонах каналізації забороняється:

• висаджувати дерева на відстані менше 3-х метрів від колекторів
• зрізати або підсипати грунт
• влаштовувати склади і звалища
• виробляти вибухові або пальові роботи
• використовувати ударні механізми і бурові установки
• перегороджувати доступ до споруд
• проводити без відповідного дозволу вантажопідйомні і будівельні роботи
• здійснювати переміщення грунту недалеко від водойм, розташованих поблизу каналізаційних комунікацій, занурення в них масивних конструкцій, поглиблення дна

Можливі наслідки недотримання необхідних норм

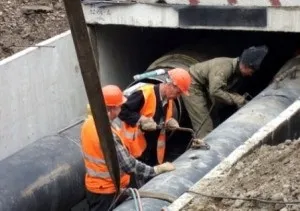

Аварія зовнішніх каналізаційних систем

Аварії зовнішніх каналізаційних систем відбуваються набагато частіше, ніж на водопровідних мережах, лініях електропостачання і зв'язку. Це пов'язано з тим, що охоронні зони каналізаційних мереж не мають попереджувальних знаків. Організації, що експлуатують інженерні комунікації, зобов'язані повідомляти про наявність на території, що обслуговується електрокабелів відповідними стаціонарними табличками, але це не відноситься до каналізації.

В результаті земляні роботи на певній ділянці виробляють, не здогадуючись про те, що він знаходиться в охоронній зоні. В цьому випадку можна завдати шкоди навколишньому середовищу, серйозної шкоди каналізаційних мереж або об'єктів, що приводить до псування майна, значних збитків і матеріальних витрат на відновлення.

В охоронних зонах каналізації забороняється проводити роботи без спеціального дозволу. Після отримання відповідного допуску підрядник зобов'язаний:

• дотримуватися неухильного дотримання норм, вимог і правил
• забезпечити збереження каналізаційних трубопроводів і споруд, а також їх цілісність
• вжити всіх можливих заходів обережності, призупинивши роботи, якщо виявилися якісь невідповідності в наданих йому документах і дозвільних довідках
• своєчасно проводити прибирання сміття, а в зимовий час снігу та льоду, забезпечуючи безперешкодний проїзд до каналізаційних об'єктів
• запросити представника організації, яка видала дозвіл, на процедуру здачі об'єкта

Дані обов'язки стосуються всіх підрядників, що виконують роботи на відкритих ділянках і територіях в охоронних зонах.

Нормативи і вимоги до охоронних зон

Охоронна зона мереж каналізації

Загальні нормативні вимоги представлені в наступних документах:

• СНиП 40-03-99 - новіший варіант СНиП 2.04.03-85 - основні вимоги до проектування
• СНиП 2.07.01-89 * - все про планування і забудову населених пунктів
• СНиП 2.05.06-85 * - норми, які стосуються магістральних трубопроводах
• СНиП 3.05.04-85 * - організаційні питання і приймання робіт

Норми і розміри охоронних зон для певного регіону коригуються і приймаються місцевими міськими або сільськими адміністративними органами управління.

Охоронна зона мереж каналізації при звичайних умовах встановлюється в залежності від діаметра труб:

• до 600 мм - не менше 5 метрів від стінок трубопроводу
• 1000 мм і більше - від 10 до 25 метрів в кожну сторону, в залежності від призначення каналізаційної мережі та складу грунту, в якому прокладений трубопровід

При визначенні розмірів охоронних зон особливу увагу приділяють таким параметрам, як:

• сейсмологічна небезпека
• Середня температура
• фактичні показники вологості
• основні характеристики грунту

При несприятливих даних розміри охоронних зон збільшують.

СНиП 2.07.01-89 * чітко регламентує відстань по горизонталі від підземних мереж каналізації до:

• фундаменту споруд - 5 м для напірної і 3 м для самопливної каналізаційної мережі
• естакад, огорож, опор - 3 і 1,5 м відповідно
• осі крайньої рейки залізничної колії - 4 м
• бордюру проїзної частини - 2 м для напірної і 1,5 м для самопливної каналізації
• зовнішньої бровки кювету - 1 м
• опор вуличного освітлення та контактної мережі - 1 м
• опор високовольтних мереж - 3 м

В окремих випадках дистанцію зменшують або збільшують, зробивши остаточні розрахунки і визначившись з обґрунтуваннями.

Необхідна відстань між водопровідними і каналізаційними мережами

Спільне прокладання підземних трубопроводів

Нормами СНиП обмовляється відстань між водопровідними і каналізаційними трубопроводами та вимоги, що пред'являються до взаємного їх розташування.

Водопровідні мережі повинні розташовуватися вище каналізаційних. Особливо це актуально в місцях перетину комунікацій. Якщо дана умова виконати неможливо, то каналізаційні труби поміщають в кожух, довжина якого залежить від типу грунту. У суглинках і глинах вона повинна складати 10 метрів, а в пісках - 20 метрів. Перетин допускається робити тільки під прямим кутом.

Важливо! При необхідності ремонту каналізації або водопроводу в місці їх перетину використовувати екскаватор можна лише до глибини, яка на метр вище рівня розташування верхньої стінки труби. Далі земляні роботи проводять вручну без ударних інструментів.

Відстань між побутовою каналізацією і паралельно прокладеними в межах міста сусідніми підземними трубопроводами може становити не менше:

• 1,5 - 5 м - до водопроводу, в залежності матеріалу виготовлення і діаметра труб
• 0,4 м - до дощової каналізації
• від 1 до 5 м - до газопроводу, в залежності від тиску
• 0,5 м - до підземних кабелів
• 1 м - до теплових мереж

При поздовжньому розташуванні водопровідних і каналізаційних магістральних мереж витримують такі відстані:

• 10 метрів - при діаметрі 1000 мм
• 20 метрів - діаметром понад 1000 мм
• 50 метрів - при укладанні магістралей в мокрих грунтах

Забороняється розташовувати мережі каналізації в санітарних зонах водопровідних магістралей.

Каналізаційні колектори в водоохоронних зонах мають бути остаточні на віддалі:

• Від річкових берегів - 250 м.
• Від озер - 100 м від водного кордону.
• Від підземних джерел - 50 метрів і більше.

Важливо! Всі ці відстані рекомендується збільшувати на 10% у зв'язку з тим, що не завжди охоронні водні зони на схемах відповідають фактичним розмірами.

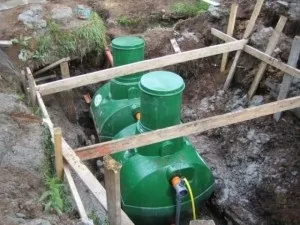

Відстань від септика до свердловини і інших об'єктів

Серед фахівців існують різні думки про те, що являє собою охоронна зона для каналізації. На практиці виникають розбіжності між місцевими органами влади і експлуатуючими організаціями. В цьому випадку правильні доводи приведуть фахівці підприємств водоканалу. Тому попереднє проектування, узгодження і точне виконання всіх вимог допоможуть запобігти можливим конфліктам і забезпечать стабільну, безаварійну експлуатацію каналізаційного колектора протягом довгих років.

висновок

При влаштуванні будь-якого виду каналізації слід дотримуватися необхідні технічні умови і вимоги, що стосуються охоронних зон. Можливі відступи від прийнятих норм з облаштування каналізаційних колекторів, зміна мінімальної відстані від зовнішніх стін до стінок трубопроводу. Але подібні зміни необхідно погодити з відповідними органами і отримати їх дозвіл на роботи в охоронній зоні каналізації.

Слід відповідально підходити до питання безпеки і не допускати можливих аварій каналізаційних комунікацій. Адже від них залежить життєзабезпечення громадян будь-якого сучасного населеного пункту.
