Паркан - це невід'ємна частина заміського ділянки. Надійна конструкція дозволяє захистити територію від проникнення небажаних осіб. Гарне огорожу також має надавати ділянки і естетичний вигляд. Багато власників ділянок вирішують зробити паркан з профільної труби своїми руками. Даний варіант користується широкою популярністю, адже процес створення не викликає ускладнень. Як впорається з виготовленням забору і які при цьому потрібні інструменти, можна дізнатися з нашої статті.

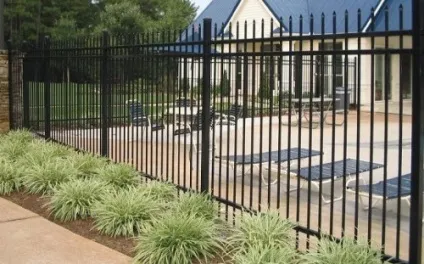

Огорожа, виготовлене з профільної труби

Матеріали і інструменти для виготовлення забору

Перш ніж приступати до виготовлення конструкції, необхідно подбати про вибір і придбання необхідних матеріалів та підготовці набору інструментів.

Матеріали для забору

Виготовлення паркану з профільної труби передбачає такі кроки:

• установку несучих стовпів;
• збірку каркаса огорожі;
• обшивку або заповнення каркаса декоративними елементами.
• фарбування металевих елементів.

Основний матеріал конструкції огорожі заміського ділянки - це профільні труби різного розміру.

Труби різного перетину для виготовлення забору

Профільні труби можуть використовуватися для виготовлення парканів, теплиць, інших конструкцій, наприклад, лавок.

Яка профільна труба потрібна для забору:

• перетином 100 * 100 мм для установки стовпів, на які буде кріпитися паркан;
• перетином 50 * 50 мм для виготовлення вертикальних стійок;
• перетином 30 * 30 мм застосовуються для установки горизонтальних стійок конструкції;
• перетином 10 * 10 мм. Маленькі профільні труби потрібні для наповнення огородження між стійками.

Розмір профільної труби для забору визначає міцність всі конструкції.

Кожен виробник забору може міняти розміри труб на свій розсуд. Вище наведені мінімальні габарити застосовуваних труб. Головне - щоб несучі були виготовлені з запасом міцності, а декоративні елементи надавали забору красивий вид.

Несучі стовпи з профільної труби для забору встановлюються з використанням бетонного розчину, який заливається в яму. Це надає готової конструкції додаткову міцність.

Обшивку забору можна виконати:

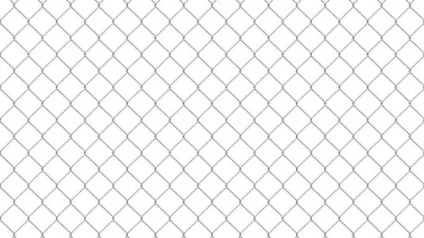

Наповнювач каркаса паркану

• профнастилом різного кольору;

Металеві листи для заповнення каркаса паркану

• іншими матеріалами за бажанням виробника.

Труба профільна для огорожі з профнастилу або обшитого рабицей за своїми основними параметрами повністю відповідає габаритам труб, які використовуються при виготовленні огорожі, заповненого елементами з дрібних труб, з'єднаних зварюванням.

Для захисту конструкції від корозії всі профільовані труби необхідно зачистити і пофарбувати.

Лакофарбове покриття, що захищає металеві вироби від корозії

Будь паркан може бути додатково оснащений різними декоративними елементами.

Інструменти для виготовлення та встановлення огорожі

Щоб виготовити і встановити паркан з профільної труби, потрібні інструменти:

• зварювальний апарат та електроди;

Устаткування для зварювання елементів огорожі в цільну конструкцію

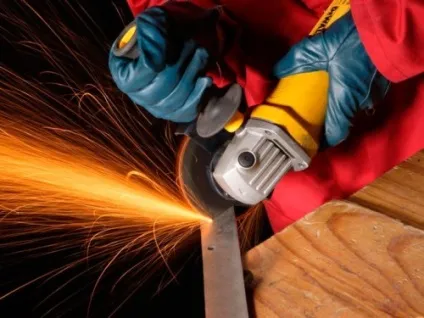

Устаткування для різання металевих труб

• вимірювальні інструменти: рулетка, будівельний рівень;

Інструмент для перевірки вертикальності і горизонтальності окремих ділянок забору

• інструменти для земельних робіт: лопата або бур.

Пристосування для виїмки грунту в місцях установки несучих стовпів

Для установки воріт і хвіртки будуть потрібні дверні петлі і ручки, а також викрутка (шуруповерт) для кріплення.

Етапи виготовлення забору

Паркани та огорожі з профільної труби виготовляються за такою схемою:

1. підготовка ескізу і докладного креслення;
2. виготовлення конструкції;
3. установка.

креслення забору

На початковій стадії малюється ескіз огорожі. Даний малюнок містить схематичне зображення майбутнього паркану. Ескіз визначає місця установки основних і декоративних елементів конструкції.

Попереднє зображення огорожі, що відбиває бажання виробника

На підставі готового ескізу розробляється детальний креслення конструкції. На відміну від ескізу креслення паркану з профільної труби повинен відображати габарити цілої конструкції і кожної його окремої частини.

Креслення готової конструкції з визначенням і описом необхідних матеріалів

На підставі креслення проводиться підрахунок матеріалів, потрібних для виготовлення забору.

виготовлення паркану

Паркани, що виготовляються з профільних труб, можуть бути двох видів:

• зварні, тобто цілісні конструкції;
• секційні, тобто конструкції, що складаються з окремих секцій.

Щоб виготовити зварний забір з профільної труби, треба:

1. підготувати всі комплектуючі, тобто нарізати труби відповідно креслярського розміру;

Підготовка комплектуючих елементів для подальшого складання

Деякі труби мають відхилення в габаритах. Це пов'язано з методом виробництва профтруба. Перед нарізкою складових елементів огорожі всі нерівності потрібно видалити за допомогою шліфувальної машинки.

1. приварити комплектуючі конструкції до передбачених місцях. Сварка починається з вертикальних ділянок, які кріпляться до несучих стовпів. Далі встановлюються горизонтальні перемички огорожі, і проводиться остаточне наповнення відкритого простору трубами маленьких розмірів;

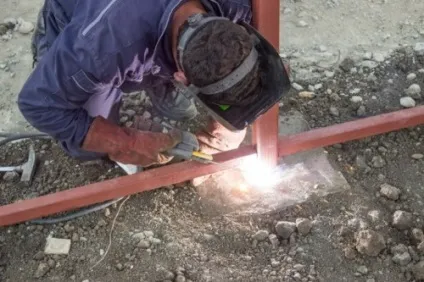

Виготовлення паркану методом зварювання окремих частин

1. при необхідності встановлюються декоративні елементи;

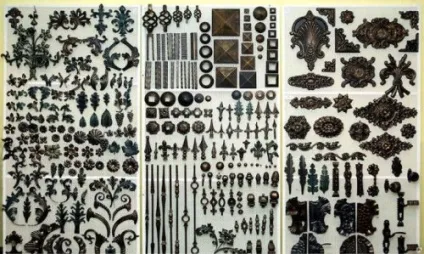

Різні елементи для додання забору індивідуального і естетичного вигляду

1. місця зварювання зачищаються від утворився нальоту і окалини;

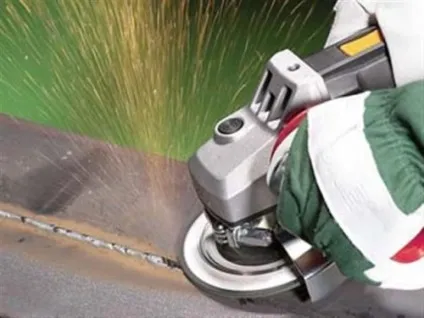

Обробка місць зварювання перед фарбуванням

1. готова конструкція покривається спеціалізованої фарбою.

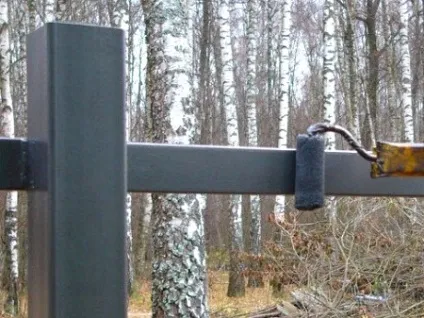

Нанесення на металеві поверхні захисної фарби

Секційний паркан з профільної труби виготовляється поетапно:

• на першій стадії проводиться необхідну кількість секцій, які виконуються за підготовленим кресленням;
• всі секції встановлюються на основні стовпи. Для цього можна використовувати зварювання або спеціальні кріплення, передбачені конструкцією.

Щоб виготовити секцію огорожі, треба:

1. зварити каркас з труб;

При виготовленні каркаса треба враховувати відстань між опорними стовпами.

1. приварити елементи наповнення і декору;
2. зачистити місця зварювання;
3. пофарбувати готову конструкцію.

Установка готової конструкції

Встановлення огорожі - це остаточна стадія. Щоб своїми руками поставити готову конструкцію, потрібно:

1. по периметру майбутнього паркану зробити розмітку. Відзначити місця установки опорних стовпів;
2. під кожен основний стовп пробурити отвір. Діаметр кожного отвору повинен становити мінімум два діаметра стовпа;

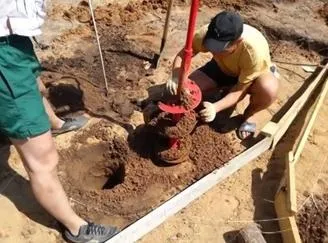

Освіта ям для установки стовпів

1. в готову яму встановлюється стовп і заливається бетонним розчином;

Схема правильного монтажу опорного стовпа для забору

При виставленні стовпа особлива увага приділяється вертикальності і горизонтальності. Якщо ці параметри порушені, то паркан буде виглядати покосившимся. Для фіксації опорної конструкції в потрібному положенні застосовуються розтяжки, які видаляються після повного висихання бетону.

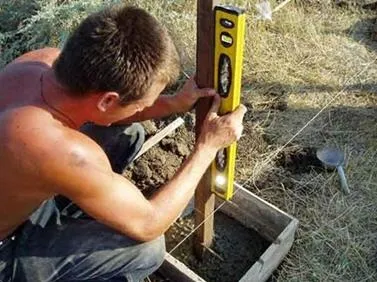

Перевірка вертикальності конструкції будівельним рівнем

1. на стовпи навішуються готові секції або виготовляється зварений запор за вищеописаною схемою;

Установка окремих секцій паркану без використання зварювання

Всі роботи з виготовлення та встановлення паркану з профільованої труби вважаються закінченими.
Паркани з профільованого труби відрізняються довговічністю, простотою конструкції, суміщеної з естетичним видом і невисокою ціною. Перед початком робіт рекомендується розробити власний проект забору або скористатися готовими ескізами. Виготовлення паркану своїми руками можливо при володінні початковими навичками роботи зі зварювальним устаткуванням.
