Опис DVB-S карти DIVIMEDIA TV-STAR (SkyStar 4)

DVB-S плата своїми технічними можливостями і схематехнікой вельми схожа на Technotrend S-1401 ( "SkyStar 3"), що вже призвело до того, що DIVIMEDIA неофіційно стали називати "SkyStar 4". DIVIMEDIA імпортується в Україну тією ж компанією, що і ввозить Technotrend, що також дозволяє говорити про досить близькою зв'язку цих марок на українському ринку.

З метою просування плати на ринку DVB-S карт, використовуються різні найменування (чотири в Європі і одне вУкаіни - DIVIMEDIA).

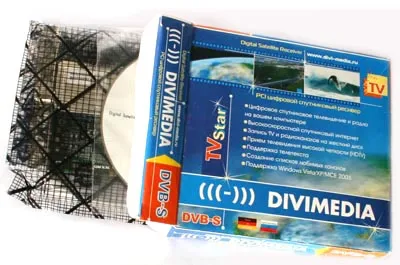

Наданий на тестування комплект:

• - друкована плата з PCI-слотом в антистатичному пакетику;
• - CD-диск з драйверами і ПО;
• - retail-упаковка (коробка).

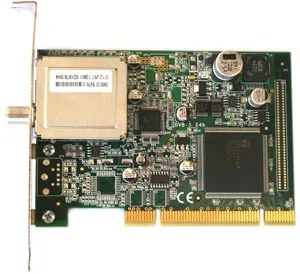

Схематехніка друкованої плати

DVB-frontend Philips STV0299B з прямим виправленням помилок, може використовувати два стандарти: QPSK - модулює сигнали (DVB і DSS), BPSK - модулює сигнали з широкого символьному частотного діапазону.

Контролер шини PCI - Philips SAA7146AH. Даний контролер шини PCI також використовується на платі Technotrend S-1401 ( "SkyStar 3"). Саме він найбільшою мірою впливає на пропускну здатність DVB-S плати. У зв'язку, з чим необхідно відзначити, що архітектура «SkyStar 4», також як і Technotrend S-1401, дозволяє обробляти високі символьні потоки.

Опис чіпа на сайті виробника Philips (NXP).

Тестування «SkyStar 4» проводилося на комп'ютері: CPU Celeron 2,6 ГГц, ОЗУ 512 Мб, NVIDIA GeForce FX 5200.

Драйвера «SkyStar 4»

На IT ринку, особливо на супутниковому, драйвера і прошивки до обладнання досить швидко застарівають. Тому я не став експериментувати з драйверами з CD-диска і скачав останню версію драйверів і програмного забезпечення з сайту виробника.

На момент написання огляду це була версія ПО: 2.1.1.4, білд 1.0.1.0, версія WDM-драйвера: 2.4.7.0.

Також в пакет дистрибутива входять три утиліти DevInstaller (для додавання і видалення WDM-драйверів в системі), GlobeSatFind (для наведення антени на потрібний супутник), а також GraphManager (для управління потоком обробки сигналу). Роботу GlobeSatFind і GraphManager в даному огляді я розглядати не буду (особливості цих програм описані в інструкції на сайті виробника). Протестуємо лише WDM-драйвера з GlobeTV і GlobeDATA. BDA-драйвер з ProgDVB.

Після закінчення установки дистрибутива, в меню "Пуск" -> "Globe Digital" запускаю DevInstaller. DevInstaller - такий собі установник WDM-драйверів (замість стандартного в Windows "пошук нових пристроїв"), також він дозволяє видалити WDM-драйвера з системи, перед установкою альтернативного BDA-драйвера.

У DevInstaller вибираю і встановлюю все три пристрої і перезавантажувати комп'ютер.

Для тих, хто вперше стикається з даними драйверами, я опишу в чому різниця WDM і BDA драйверів для DVB карт.

WDM - розшифровується як Windows Driver Model (модель написання драйверів під Windows).

Детальніше про WDK можна знайти тут.

BDA - розшифровується як Broadcast Driver Architecture.

Детальніше про BDA можна н айті тут.

Нагадаю, що такими платами є DIVIMEDIA TV-STAR ( «SkyStar4») і Technotrend S-1401 ( «SkyStar3»). Інші DVB-S карти (китайські, а також німецькі «SkyStar2») будуються на чіпсетах від Conexant (США) і мають ряд проблем пов'язаних з неможливістю роботи на високих символьних швидкостях (не всі моделі).

Огляд рідного софта «SkyStar 4» (GlobeTV)

При тестуванні цифрового супутникового телебачення антена була налаштована на угруповання супутників HotBird (13.0e)

Будь-яка інформація швидко застаріває. Таке ж явище відбувається і з даними про транспондерах. Тому перед початком роботи необхідно створити новий файл з даними про транспондерах. Виявилося, що GlobeTV зберігає цю інформацію в екзотичному форматі * .trp.

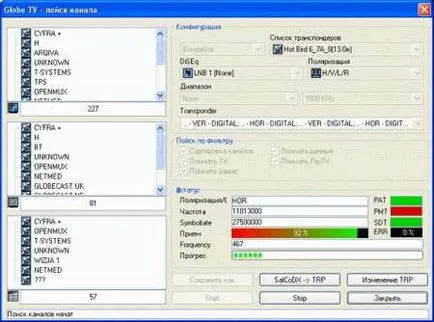

Запускаю GlobeTV. Сканують транспондери з файлу «Hot Bird 6_7A_8 (13.0e) .trp»:

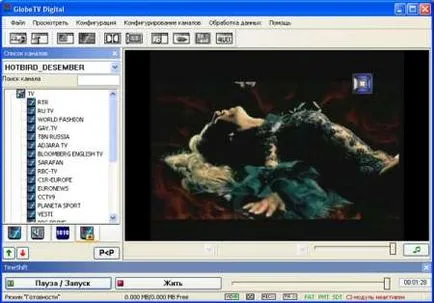

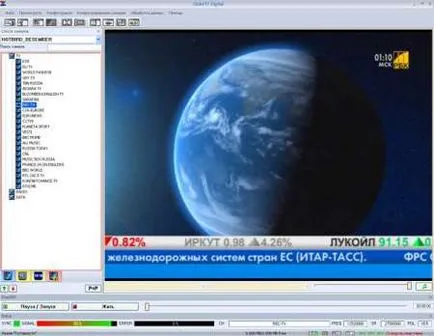

GlobeTV в роботі:

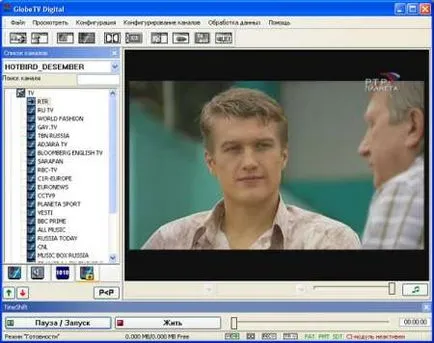

Зменшимо розмір вікна GlobeTV і вимкнемо панель рівня сигналу, щоб був краще видно інтерфейс програми:

Необхідно відзначити хорошу якість картинки. Якість залишається чудовим навіть при розгортанні зображення на повний екран.

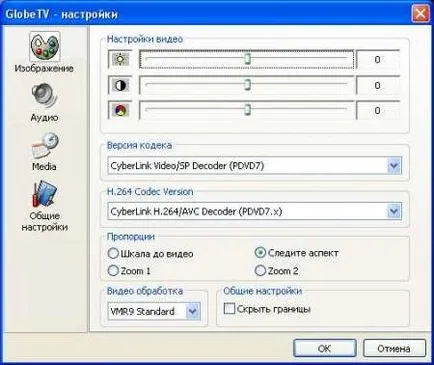

Яскравість, контрастність і кольоровість зображення можна змінювати в налаштуваннях програми.

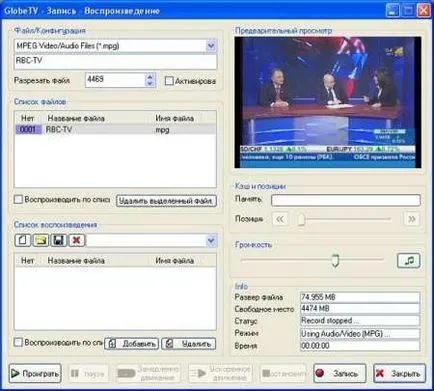

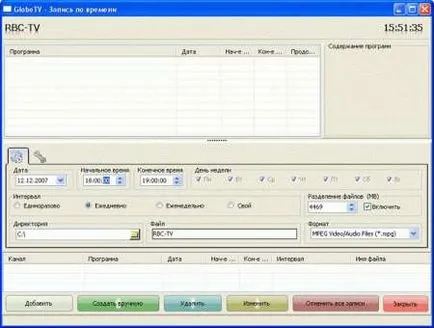

Функції виявлені в GlobeTV:

- управління ротором (мотопідвісом). У технічній підтримці сказали, що «SkyStar 4» успішно протестована вУкаіни з мотопідвіси Stab (GI100 і GI120).

Виявлені настройки GlobeTV:

Для роботи з ProgDVB необхідно використовувати BDA-драйвер (що таке BDA-драйвера описувалося вище). Тобто перед початком роботи в ProgDVB необхідно видалити WDM-драйвера за допомогою утиліти DevInstaller і після перезавантаження комп'ютера поставити BDA-драйвера з папки «c: \ Program Files \ GlobeDigital \ driverbda \». Дані дії докладно описані в спеціальній інструкції з сайту divi-media.ru.

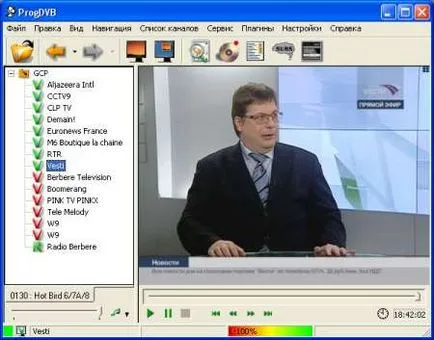

Як ми бачимо на зображенні, мені вдалося благополучно запустити ProgDVB для роботи з «SkyStar 4».

Не обійшлося і без мінусів. При використанні BDA-драйверів з ProgDVB, було виявлено, що ProgDVB не може сканувати супутник за списком транспондерів. Тільки кожен транспондер окремо. Другим мінусом є те, що в ProgDVB не відображається рівень сигналу (мабуть проблема в модулі BDA в ProgDVB або з BDA-драйвером). Дані мінуси не критичні для роботи з «SkyStar 4» з ProgDVB і тому можна сміливо стверджувати, що тест успішно пройдений.

Тестування супутникового інтернет через утиліту GlobeDATA

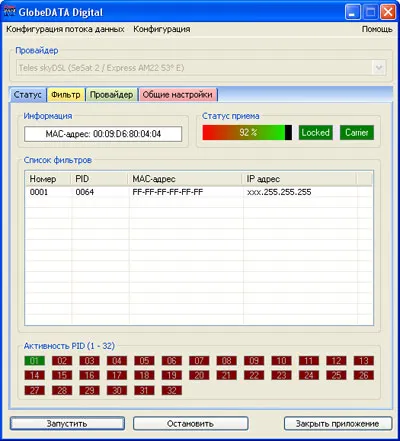

На зображенні зображено вікно утиліти GlobeDATA призначеної для прийому супутникового Інтернет і надсилання потоку на «віртуальний мережевий адаптер».

У роботі були протестовані: skyDSL, PlanetSky, SpaceGate, SpectrumSat, SatGate. DVB-S карта показала хорошу продуктивність, в т.ч. при роботі з високими символьними потоками. Всі зазначені провайдери успішно працюють з «SkyStar 4».

Що й не дивно, так як на сайті divi-media.ru є рекомендаційні листи від skyDSL і SpectrumSat. А на сайтах провайдерів PlanetSky і SpectrumSat розміщені інструкції по налаштуванню «SkyStar 4».

Єдиним провайдером які не працюють на DVB-S карті «SkyStar 4» виявлено HeliosNet. Так як офіс HeliosNet знаходиться вУкаіни (в Москві), мені так і не вдалося отримати будь-яку інформацію від технічної підтримки HeliosNet з даного питання.

В цілому можна поставити залік DVB-S карті «SkyStar 4» в області підтримки супутникового інтернет провідних міжнародних провайдерів працюють вУкаіни.

Приклад використання DVB-S карти «SkyStar 4»

DVB-S карти вУкаіни і країнах СНД використовуються, в основному для прийому супутникового інтернет (приблизно 80-90% продажів DVB-S-карт). А цифрове супутникове телебачення (і радіо) на комп'ютері користувачами вУкаіни розглядається, як додаткова безкоштовна «фіча» до прийому інтернет. При цьому користувача цікавлять, в основному, розважальні канали.

Наприклад, якщо Ви працюєте на фондовому ринку (ММВБ, РТС, іноземні біржі), на міжнародному валютному ринку FOREX, на сировинних біржах (торгівля ф'ючерсами і т.д.), то Вам необхідно постійне отримання свіжої інформації.

За допомогою DVB-S карти і супутникової антени, спрямованої на Hotbird (13e) можна безкоштовно (без щомісячної абонентської плати) дивитися на комп'ютері в віконці поверх торгового терміналу MetaTrader (або будь-якого іншого): РБК-ТВ (український ринок, мовлення російською мовою ), BLOOMBERG (ринок США, європейський ринок, мовлення англійською мовою), Vesti (український ринок, мовлення російською мовою).

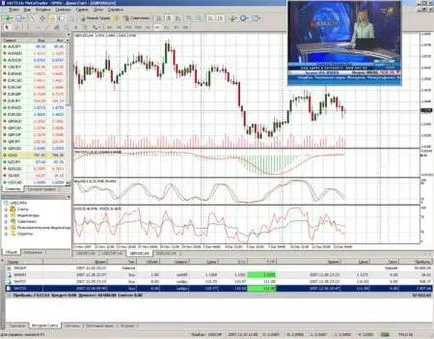

Приклад прийому РБК-ТВ в віконці (без інтерфейсу програми) поверх торгового терміналу MetaTrader 4 (роздільна здатність екрану 1280x1024, монітор 17 дюймів):

Також можуть бути і інші приклади використання DVB-S карт, крім широко поширеного використання для інтернет, риболовлі і «развлекаловки».

Основні переваги «SkyStar 4» (DIVIMEDIA TV-STAR):
