Огляд принтера від flsun з великою областю друку
І ось минув певний час, в голові у мене виникало все більше речей, які мені потрібно зробити, і я знову згадав про тему 3D принтерів. Вирішив перелопатити тему і ринок, які принтери бувають, які плюси, які мінуси у тих чи інших видів і технологій.
Є чимало цікавих варіантів, найбільше заворожив багатофункціональний принтер: 3D друк, 3х осьовий фрезер, лазерний гравер ZMorph 2.0 SX. Але подивившись англомовний огляд зрозумів, що можливі недоліки, а принтер коштує чимало (понад 250 штук). Витратити таку велику суму і в підсумку розчаруватися - не хочеться, не кажучи вже про те, що взагалі з такою сумою розлучитися не поспішаю Перебираючи купу інших варіантів зрозумів, що мало розбираюся в темі і мені важко оцінити, наскільки той чи інший принтер для мене особисто і моїх завдань буде виправдовувати вкладення, тим більше що я взагалі не Пробував друкувати на 3D принтерах особисто і зовсім не в курсі які там нюанси. Також я взагалі не був упевнений, наскільки розумна взагалі ця FDM друк пластиком, може мене результат не влаштує взагалі.

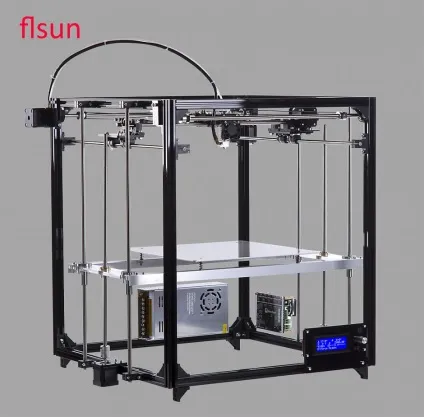

Бачачи те, як бурхливо розвинувся ринок комплектів для збірки і те, що там уже чимало вдалих варіантів, я вирішив вибрати інший напрямок - пошукати китайський конструктор "для хлопців з не так багато грошей" (крилата фраза одного китайського маркетолога) на aliexpress. Досить швидко я прийшов до думки, що мені потрібен тільки кубик з металевої рами. Дригостолам аля Prusa притаманні недоліки пов'язані з смикання столу з моделлю. Плюс вони менш компактні тому потрібна площа для руху столу. Перебираючи різні варіанти зупинився ось на такому принтері від виробника flsun:
- Область друку: 260 * 260 * 350mm
- Один хотенд, китайська копія E3D V5 (макс температура 260С)
- Підігріває стіл (макс 100C)
- сопло 0,4 мм
- Мінімальна висота шару: 0,05 мм
- Блок живлення: 360W
- Остання версія плати управління: MKS Gen-L V1.0
- Плата прошита прошивкою Marlin яка опенсорсний
- Металевий каркас
- Стіл на 4х напрямних з двох сторін і керований двома двигунами
- Автоматичний рівень
Рама металева, куточки теж, решта - власники напрямних валів, куточки з підшипником, різні кріпильні елементи: або литий пластик, або оргскло і лише пара деталей надруковані на принтері.
Ще мені радили Flying Bear тому там вже готовий CoreXY, але рада цей я побачив уже після того, як замовив. Єдине, що мене напружувало в цьому принтері, це повне ВІДСУТНІСТЬ відгуків на той момент. Зараз вже потихеньку з'являються на сторінці лота. Ну що ж, принтер замовлений, чекаємо поки приїде, а тим часом в передчутті перелопачувати тему 3D друку - треба сказати тема дуже затягує.

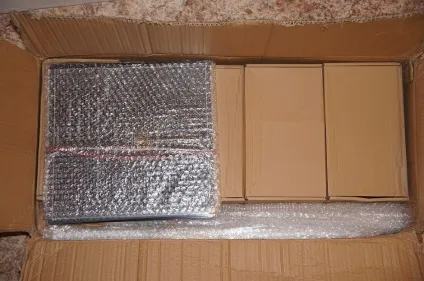

І ось, нарешті, посилка прийшла. Упаковано всередині я б не сказав, що так вже добре, хоча в нових версіях обіцяють пакувати краще:

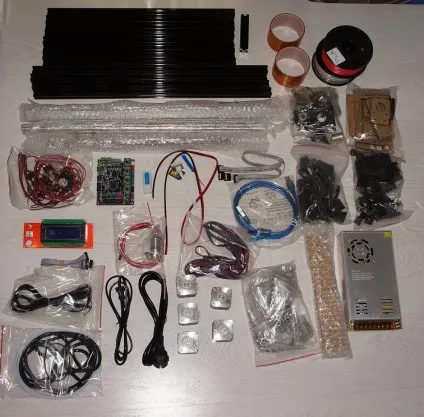

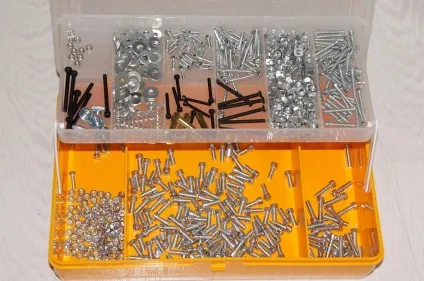

Розкладаємо вміст, виходить наступне (немає тільки підігрівається столу):

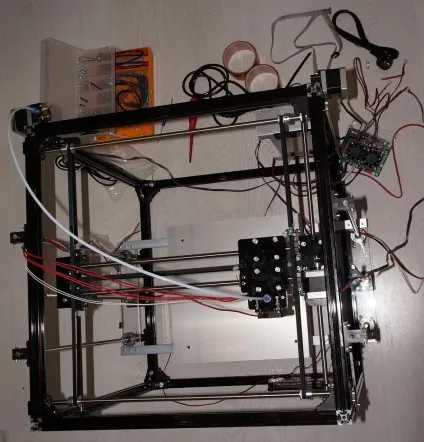

Щож, схоже у нас багато роботи. Беремося за інструменти і уважно все збираємо, щоб все запрацювало добре. Процес складання механіки зайняв у мене близько 9 годин. Зібравши раму, перші думки: який же він буде великий! Один з валів виявився кривувато, але в тому, місці де він стоїть, я думаю це не особливо критично.

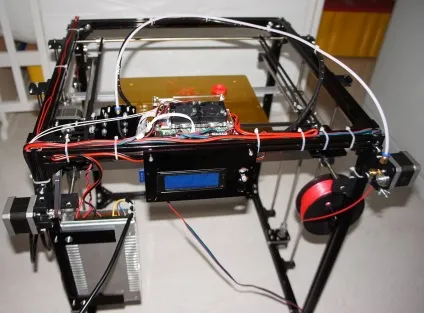

Тепер розберемося з електронікою. Тут мене чекала несподівана прикрість. Не всі кабелі достатньої довжини, так що розташувати елементи так, як показано в мануалі не представляється можливим. Наприклад короткі дроти від екструдера змушують нас поставити керуючу плату нагорі. А все інше також потягнеться за нею. Провід від екранчика з кнопками управління теж закороткі. Доведеться поставити або стирчить над принтером, або превернуть вниз.
Деякі моменти продумані добре, це те, що стосується механіки. А ось деякі з враженню робилися вже на останньому подиху і без належної продуманості. Чого вартий качан для кріплення котушки пластика. Або дивний кріплення блоку живлення. Так само я трохи дивуюся не оптимальні розташуванню елементів: як мінімум двигун екструдера і осі Y можна перенести на бічні сторони, зменшивши і без того велику глибину принтера. Так само мені здається і внутрішньо простір використано не оптимальне.

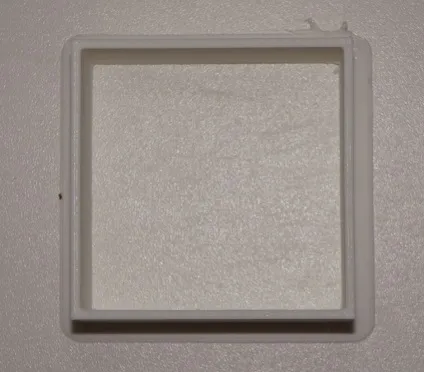

Все зібрано, прийшов час випробувань. Пробуємо перший-ліпший приклад з флешки. Тут треба зазначити, що 3D друк не такий простий процес. Тут не вийде - відправив на друк і відразу отримав хороший результат. Треба вникати в те, як це працює, і крутити настройки. Перша друк у мене вийшла не дуже, але вийшла! Я поставив собі слайсер Slic3r, подивився, скільки треба ставити температуру для PLA пластика (пізніше виявилося, що я натрапив на шкідливий рада, для друку там рекомендувалося 230, для першого шару 240) і всі надруковані набагато краще (праворуч - перша печатка, зліва, після донастройки):
Далі мене чекало занурення в купу тонкощів 3D друку, в такі слова як ретракт, підтримки, адгезія і т.п. А саме - усвідомлення, що не все так просто.
Традиційний тестовий кораблик:
На фото не видно всіх дефектів, наприклад, ділянки, де попливла труба, криво виставився фокус.
А тепер щодо шкідливого ради. Як я зрозумів, 230 градусів це якраз близько до того, коли деградує PLA пластик, через що він перетворюється в тягучу масу, яка забиває сопло. Хоча відчув це я ще не скоро, встигнувши надрукувати різні експерименти. Проблеми почали з'являтися через деякий час, коли я поміняв пластик на прозорий. Звичайно, тепер, через якийсь час всіх цих експериментів я розумію, що може навіть і не температура була вирішальним фактором, а скільки сам цей прозорий пластик. На третю чистку я вже приловчився і навчився швидко чистити сопло турбо-запальничкою.
Відносно пластика в подарунок взагалі - я б рекомендував взагалі особливо з ним не мучитися. Якість його ніяке і ви більше винищить себе намагаючись виправити косяки друку до 7-го поту крутячи різні настройки. Пізніше я купив нормальний пластик і з ним справа пішла набагато веселіше. А до цього продовжуємо експерименти і друкувати вироби для господарства:
Вималювалася одна проблема. При друку PLA довгих деталей деталь норовить вигнутися по краях. Вирішувати це питання потрібно гарну адгезію і обдувом області друку. На жаль виробник не передбачив подібного оснащення. Перший варіант я надрукував ось такий.
Набагато краще ніж нічого. Але через якийсь час я зрозумів, що обдув повинен бути мінімум з 2х сторін, а краще по колу. Бо з боку, де вентилятор не дув, зовнішня поверхня виходить менш рівною, а нависають під кутом набагато більш гіршої якості.
В процесі роботи чути скрип. Підозра лягла на відсутність мастила. Гадав, що перш за все на торцях обертових валів. Але для початку змастив вали, за якими елозіт каретка. Скрип не пропав, відкриваємо закривають торці валів кришки з оргскла, кидаємо туди мастила - скрип пропав. Так само переніс екструдери Y і прутка на бічні сторони і направив трубку з екструдера горизонтально.
Принтер досить негучний, голосніше мороженица працює поруч. Звук від двигунів досить тихий, голосніше кулери чутно.
З мінусів принтера - двигун осі X елозіт по осі Y, що робить її масивною. При великих швидкостях це сильно відчувається, думаю якщо задерти швидкість, принтер розбере себе сам
Резюмуючи скажу, що загалом, принтер мені сподобався, гарна робоча конячка. Так само є заділ для доробок, якими планую займатися поступово. Зараз виробник ще став включати і Автоматичний рівень, який він мені обіцяв вислати безкоштовно разом із заміною злегка кривого вала. Мої зауваження були відправлені продавцю. Можливо він візьме їх до уваги і майбутнім покупцям дістанеться більш допрацьована версія.
Ви самі собі суперечите. Не помітили?
Ні, не суперечу.
По-третє - навіть дорожнеча апарату не гарантія добротності. 4 роки тому це думаю було ще більш актуально, коли ринок був ще більш сирий. Удвічі буде прикро витратити 200к, та ще з'ясувати потім, що є косяки, що обмежують застосування апарату. Це ще не беремо той момент, що людина вступає в цю тему взагалі не знає, наскільки йому сама технологія підійде, так само як він не знає які саме конструкційні особливості принтера важливі: наприклад в готовому апараті буде Боуден, а йому потрібен буде директ, і переробити це саме в цьому апараті буде складно, а грошей некислі вже вкладено. Так що і за дешево сумнівний конструктор не хотів купувати і за дорого без глибокого вивчення ринку і того, що мені треба - теж не хотів купувати.
По-четверте - зараз вже як мені здалося ситуація з конструкторами набагато краще і я коли вивчав тему побачив багато прикладів, коли люди збирали добротний робочий варіант, особливо не поступається багатьом готовим варіантів, а після доопрацювань може навіть перевершує їх. Тому зараз страхів у мене стало поменше і я зважився вивчити ринок на тему конструкторів.
Ммм, а що є щось достпуное Китайцям не опенсорсний?
Вималювалася проблема воблінга. Прмя дуже сильна. потрібно щось робити. Я б почав з ременів. Може не дотягнутися?
Якщо дивитися зверху, грань рівна.
натяжителей то ні де і немає.
Можна звичайні пружинки поставити звичайно спробувати. У мене взагалі питання до натягувачем - вони пружинистими в систему не додають? При різкій зміні напряму адже це може стати проблемою.
