арматурні роботи

Для додання жорсткості залізобетонних конструкцій їх армують стрижнями з профільованої сталі або сіткою зі сталевого дроту. Для виконання робіт з армування необхідні також пластикові пробки або спеціальні хомути, що виключають зіткнення арматури з опалубкою і забезпечують пристрій захисного бетонного шару необхідної товщини. Для скріплення арматури застосовують відпалений дріт діаметром 0,9. 1,2 мм.

виготовлення арматури

Мал. 1. Армування колони:
1 - дерев'яна балка; 2 - основна арматура; 3 - анкери; 4 - підстава.

Арматуру балок і колон кріплять до стін опалубки. Необхідні розміри (довжина і діаметри стрижнів, розміри хомутів і гаків, товщина захисного бетонного покриття) зазвичай вказані в кресленнях.

Мал. 2. Крюк з дроту діаметром 8..10 мм для установки стрижнів верхнього армування.
Висота опори дорівнює товщині плити.

Перед початком робіт з армування розмір основної несучої арматури колон рекомендується перевірити на місці.

Мал. 3. Перевязка арматури дротяними скрутками за допомогою спеціальних гаків.

Якщо розміри хомутів і гаків не вказані, їх зовнішні розміри отримують, віднімаючи товщину захисного шару бетону, яка становить, як правило, близько 30 мм, з розмірів профілю колони або балки. Довжину стрижня для хомутів визначають, складаючи розміри сторін і віднімаючи поправку на кожен вигин з розрахунку близько 15 мм на один вигин стержня, тобто 60 мм для замкнутого хомута, оскільки сталь на згинах витягується.

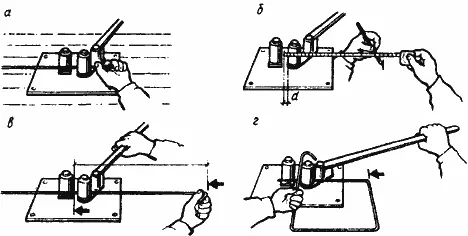

Мал. 4. Заготівля хомутів за допомогою згиначів:
а - згинання хомута;
б - розмітка хомута на столі (виконується зліва від пристосування на полсеченія хомута);
в - згинання одного боку хомута (кінець притримують рукою);
г - згинання інших сторін.

Для різання сіток потрібних розмірів застосовують спеціальні ножиці або різак. Згинають сталевий дріт і арматурні стержні за допомогою згинача. Різальний і згинальний інструмент необхідний для роботи лише протягом невеликого часу, а при достатніх навичках і одного дня, тому його краще взяти в оренду. Заготовлені для кожної конструкції арматурні стержні пов'язують в пучки і постачають відповідним позначенням, щоб монтаж арматури пройшов без ускладнень.

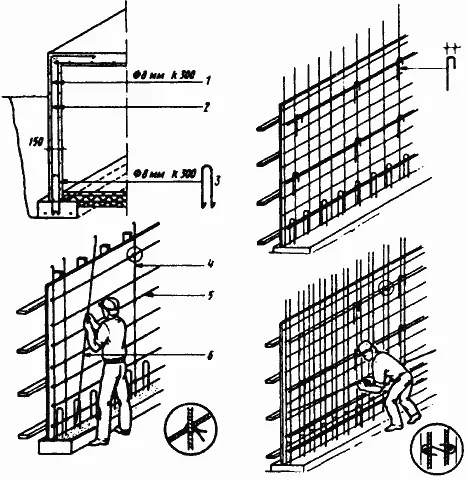

Мал. 5. Армування стіни:
1 - вертикальна арматура з кроком 300 мм; 2-горизонтальна арматура з кроком 300 мм; 3 - кріплення діаметром 8 мм; 4 - установка робочих вертикальних стрижнів арматури через кожні 1,5 м з закріпленням їх до щита опалубки за допомогою пробок; 5 - розкладка горизонтальних стрижнів арматури з інтервалом в 300 мм по висоті і ув'язка їх дротяними скрутками з робочими стержнями; 6 - установка інших вертикальних стрижнів арматури з кроком 300 мм і ув'язка їх дротяними скрутками з горизонтальними стрижнями.

Заготовлену, нарізану і вигнуту відповідно до креслення арматуру розвішують на козлах і кріплять.

Мал. 6. Заготівля арматури для колони або балки.

Вузли кріплення виконують таким чином, щоб домогтися жорсткості каркаса вже на стадії кріплення. Після ув'язки арматуру додатково скріплюють 6. 8-міліметрової дротом, щоб забезпечити складування та полегшити монтаж.

армування плити

Армування плити починають з очищення поверхні опалубки. Після цього крейдою або олівцем на ній розмічають положення стрижнів. Арматуру балок встановлюють таким чином, щоб вона не зрушилася з місця під час бетонування. Для цього застосовують спеціальні прокладки або пластикові пробки. Після очищення поверхні опалубки через кожні 1. 1,5 м встановлюють направляючі стрижні так, щоб вони не потрапили на розмітку. Як напрямні стрижнів арматури застосовують 8-міліметрову сталь, вона може бути розташована на 5. 10 мм ближче до поверхні опалубки, ніж основна несуча арматура.

Кріплення арматури балки

Арматуру балки кріплять таким чином. Її ширина повинна бути трохи менше, ніж у арматури колони, якщо колона і балка змикаються. При виготовленні арматури балки хомути в отворах балки зрушують до стінок отворів, але так, щоб кількість їх не поменшало. У великих отворах зниження міцності на зріз через зменшення кількості бетону компенсують додатковими хомутами на стінках отворів.

Нижній шар стрижнів укладають по заздалегідь нанесеною на опалубку розмітці і кріплять до арматури, оскільки навантаження розтягування зменшується в міру наближення до опори, кожен другий стрижень арматури нижньої поверхні можна до опори не доводити.

Мал. 7. Розріз по монолітному залізобетонному перекриттю:
1 - стрижні верхнього армування; 2 - розтягнення; 3 - стрижні нижнього армування.

Потім поверх цих стрижнів укладають стрижні поперечної арматури і перев'язують кожен третій стрижень між собою. Для підвищення жорсткості армування рекомендується міняти напрямок зв'язок в кожному другому ряду.

Опорні кронштейни для установки арматури верхнього шару армування плити вигинають з прутків діаметром 8. 10 мм так, щоб вони трьома крапками спиралися на нижню сітку армування. При визначенні висоти опорного кронштейна необхідно враховувати також таку особливість перехресного армування.

Ряди кронштейнів встановлюють через кожні 800 і 600. 800 мм від опор з обох сторін. Напрямні стрижні верхнього шару прив'язують до ряду кронштейнів дротом. Товщина напрямних стрижнів 10. 12 мм.

Армування верхнього шару в зоні біля опори біля краю плити здійснюють за допомогою гаків. Потреба в арматурі верхньої поверхні максимальна біля опори. Стрижні верхнього шару армування розкладають і прив'язують до напрямних стержнів.

Арматура повинна бути встановлена ​​так, щоб вона не стикалася з опалубкою. Для цих цілей застосовують прокладки (3. 4 шт. / М 2). Завдання значно полегшується, якщо армування виконують за допомогою металевої сітки. При цьому відпадає необхідність в в'язанні арматури і установці напрямних стрижнів нижньої поверхні. Для армування опорних країв верхнього шару плити можна також застосовувати стандартну арматуру.
