2 ОГЛЯД КОНСТРУКЦІЙ Моментоміри
Глибинний реєстратор моменту гідравлічного принципу дії типу РМГ-170 (рисунок 2.1) являє собою пристрій, призначений для вимірювання та реєстрації крутного моменту, що діє по довжині бурильного інструменту. Моментомір складається гідравлічного датчика замкнутого типу, записуючого пристрою представляє собою глибинний геліксний манометр, і шпиндельної частини, призначеної для сприйняття осьових навантажень, що передаються через корпус приладу на долото при бурінні [4].
Принцип роботи Моментоміри полягає в наступному. Вал шпинделя приладу 1, з'єднаний з допомогою нижнього переводника з корпусом турбобура, під дією вимірюваного крутного моменту намагається повернутися в корпусі 2 Моментоміри. При цьому поршні гумовими ущільнювачами, що знаходяться в тангенціальних циліндричних порожнинах фігурної головки вала 1, впираються в виступи корпусу 2 і чинять тиск на рідину, що заповнює простір під поршнями. Робоча рідина передає створюваний тиск через трубку 4 в порожнину спеціального наконечника 5 глибинного манометра 6. В результаті крутний момент на валу Моментоміри перетворюється в тиск робочої рідини, яке переміщує записує голку манометра. Залежно від очікуваної величини вимірюваного крутного моменту в Моментоміри застосовується глибинний манометр МГГ-2У на 16,27 або 40МПа.

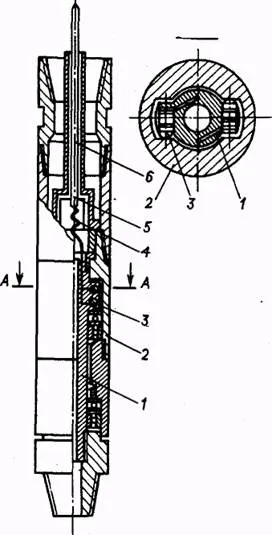

Малюнок 2.1 - Гідравлічний реєстратор моменту РМГ-170
Реєстратор моменту гідравлічного принципу дії РМГ-170 вимагає систематичного контролю за станом кілець ущільнювачів, герметизирующих робочу камеру приладу. Тому виникла необхідність створення більш надійної і простої конструкції Моментоміри.
Таким Моментоміри є конструкція приладу, розроблена на базі використання особливо жорстких прогумованих пружин з однієї перемичкою.
Механічний глибинний реєстратор моменту типу РММ4-170 призначений для виміру і реєстрації крутного моменту, що діє в бурильних трубах як при роторному, так і при турбінному бурінні.
Моментомір є автономним глибинний механічний реєстратор, за допомогою якого можна проводити запис крутного моменту в будь-якому роз'ємі бурильний труб роз'ємі бурильний труб в процесі буріння свердловини. Після підйому пристрою на поверхню з реєстратора Моментоміри витягується диаграммная фольга із записом зміни моменту за величиною і часу за довбання.
Моментомір РММ4-1 (рисунок 2.2) складається з кулачкового механізму повороту і реєструючого пристрою.
Кулачковий механізм включає корпус 16, шліцьовій переводник 11 і кулачкову муфту 12, забезпечену шлицами; кулачковий вал 17 центрируется радіальними підшипниками 14 і пакетами наполегливих підшипників 15. Шлицевая муфта 12 переміщається при повороті кулачка 13 вгору і впливає на пружний елемент 9. Поворотна втулка 10 жорстко пов'язана з кулачковим валом, впливає на поворотну вісь 7, на верхньому кінці якої укріплено перо 5, поєднане штифтом 8 з поворотною втулкою. Кулачковий механізм повороту заповнений змазкою і щоб уникнути попадання промивної рідини в механізм забезпечений сальниковими ущільненнями. Записуючий пристрій являє собою окремий вузол вставляється в корпус Моментоміри при спуско-підйомних операціях. Штифти в Перевідники 6 призначені для фіксації записуючого пристрою від проворота в процесі роботи. Реєструючий пристрій корпусу 3, механічного приводу 1, ходового гвинта 2 і ходової каретки 4, на якій укріплена диаграммная папір для запису.
Прилад працює в такий спосіб. Поворот кулачкового вала 17 дією сприйманого їм моменту передається через поворотну втулку 10 і штифт 8 на вісь 7 і перо 5, яке повертається і фіксує величину моменту. Одночасно кулачковий вал 17 віджимає шліцьовій штовхач 12, який викликає стиснення пружного елемента 9, усадка якого пропорційна сприймається моменту. Механічний привід 1, обертаючи ходовий гвинт 2, рівномірно переміщує ходову каретку 4 уздовж осі, в результаті чого записується зміна моменту в часі. При знятті моменту пружний елемент 10 повертає
Малюнок 2.2 - Механічний реєстратор моменту РММ4-170
кулачковий вал 17 у вихідне положення. Таким чином, можна фіксувати зміна моменту, що діє в будь-якому поєднанні бурильної протягом роботи приладу.
