Огляд інтерфейсів жорстких дисків

ATA (Advanced Technology Attachment)

ATA / PATA - паралельний інтерфейс для підключення жорстких дисків і оптичних приводів, створений у другій половині 80-х років минулого століття. Після появи послідовного інтерфейсу SATA отримав найменування PATA (паралельний ATA). Стандарт безперервно розвивався, і остання його версія - Ultra ATA / 133 - володіє теоретичною швидкістю передачі даних близько 133 Мб / с. Однак жорсткі диски PATA, розраховані на масовий ринок, досягли тільки швидкості 66 Мб / с. Даний спосіб передачі даних вже застарів, проте на сучасних материнських платах все одно встановлюють один роз'єм PATA.

На один роз'єм PATA можна підключити два пристрої (жорсткі диски і / або оптичні приводи). При цьому може виникнути конфлікт пристроїв. «Розводити» ATA-пристрої доводиться вручну за допомогою установки на них перемикачів (джамперів). При правильній установці джамперів комп'ютер зможе зрозуміти, яке з пристроїв провідне (master), а яке відоме (slave).

PATA використовує 40-провідні або 80-провідні кабелі інтерфейсу, довжина яких за стандартами не повинна перевищувати 46 см. Чим більше в системному блоці пристроїв ATA, тим складніше забезпечити їх оптимальну взаємодію. Крім того, широкі шлейфи перешкоджають нормальній циркуляції повітря в корпусі. До того ж їх досить легко пошкодити при підключенні або відключенні кабелю.

Три версії послідовного інтерфейсу часто позначають як SATA I / SATA II / SATA III, що, на думку розробників, неправильно. В теорії різні версії інтерфейсу мають зворотну сумісність. Тобто SATA rev. 2.x можна підключити до материнської плати з роз'ємом SATA rev. 1.x. Незважаючи на те що роз'єми взаємозамінні, в реальності різні моделі материнських плат з різними моделями жорстких дисків можуть взаємодіяти по-різному.

В SATA, на відміну від PATA, використовується 7-контактний інтерфейсний кабель з максимальною довжиною 1 метр і з невеликою площею перетину (тобто він набагато вже кабелю PATA). Також його набагато складніше пошкодити і легше підключати або відключати. Для володарів старих комп'ютерів і вінчестерів існують перехідники з SATA на PATA і назад. «Гаряча заміна» дисків не підтримується - при включеному системному блоці можна від'єднувати і приєднувати диски SATA (PATA, втім, теж).

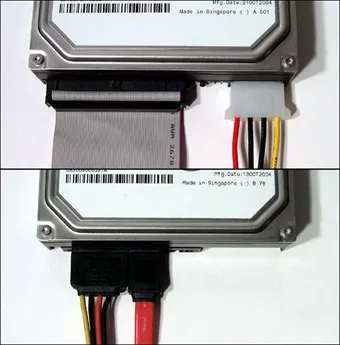

Підключення шлейфів до вінчестерам:
PATA (зверху; широкий сірий) і SATA (знизу; вузький червоний)

SCSI (Small Computer System Interface)

Паралельний інтерфейс для підключення різних пристроїв (від жорстких дисків і оптичних приводів до сканерів і принтерів). Стандартизований в 1986 році і з тих пір безперервно розвивався. Версія інтерфейсу Ultra-320 SCSI має пропускну здатність до 320 Мб / с. Для підключення пристроїв використовується 50- та 68-контактний кабель. В останніх версіях SCSI використовується 80-контактний роз'єм і підтримується «гаряча заміна».

Цей інтерфейс майже незнайомий звичайні користувачі через високу вартість SCSI-дисків. Внаслідок цього більшість материнських плат випускаються без вбудованого контролера. Звичайна сфера застосування SCSI-дисків - сервери, високопродуктивні робочі станції, RAID-масиви. Поступово відходить у минуле, так як витісняється інтерфейсом SAS.

SAS (Serial Attached SCSI)

Послідовний інтерфейс, який прийшов на зміну SCSI. Технічно більш досконалий і більш швидкий (до 600 Мб / с). Існує кілька різних варіантів роз'ємів SAS. Інтерфейс SCSI використовує загальну шину, тому з контролером одночасно може працювати тільки один пристрій. SAS за рахунок реалізації виділених каналів позбавлений цього недоліку. Сумісний з інтерфейсом SATA (до нього можна підключити SATA rev. 2.x і SATA rev. 3.x, але не навпаки). На відміну від SATA надійніший, але коштує істотно дорожче і споживає більше енергії. На відміну від SCSI має роз'єми меншого розміру, що дозволяє використовувати накопичувачі типорозміру 2,5 дюйма.

USB (Universal Serial Bus)

Послідовний інтерфейс для передачі даних різних пристроїв. За однією шині передаються дані і харчування. Підтримується «гаряча заміна». USB-пристрої можуть не мати власного джерела живлення: максимальна сила струму - 500 мА для USB 2.0 і 900 мА для USB 3.0. На практиці це означає, що зовнішні жорсткі диски типорозміру 1,8 і 2,5 дюйма отримують живлення по USB-кабелю. 3,5-дюймові зовнішні диски вже вимагають окремого блоку живлення. Незважаючи на те що зовнішній диск підключається через роз'єм USB і позиціонується як «жорсткий диск USB HDD», всередині пристрою знаходяться звичайний вінчестер SATA і спеціальний контролер SATA-USB.

USB надзвичайно поширений. Найбільш поширена версія USB 2.0. У найближчі роки стандартом стане USB 3.0, але поки на ринку не так багато пристроїв USB 3.0 і материнських плат з відповідною підтримкою. Швидкість обміну даними в порівнянні з USB 2.0 зросла в 10 разів до 4,8 Гбіт / с. Реальна швидкість USB 3.0, як показують тести, - до 380 Мб / с.

Новий інтерфейс використовує нові кабелі: USB Тип А і USB Тип B. Перший сумісний з USB 2.0 Тип А.

Thunderbolt (раніше відомий як Light Peak)

Швидкість передачі даних до 10 Гбіт / с (в 20 разів швидше USB 2.0), максимальна довжина кабелю 3 метри. Можливі одночасне з'єднання з безліччю пристроїв, підтримка різних протоколів, «гаряче» підключення пристроїв.

Незважаючи на відмінні показники швидкості передачі даних, поки невідомо, чи стане інтерфейс Thunderbolt стандартом на масових ПК.

Зліва направо: кабелі USB 2.0, USB 3.0, Thunderbolt

Отже, якщо ви середньостатистичний користувач комп'ютера, то ваш вибір - внутрішній диск SATA rev 2.x або SATA rev 3.x. Різниці в швидкості між ними практично немає. PATA вже не продаються і застаріли, SCSI і SAS - занадто дорогі. Якщо у вашому будинку кілька комп'ютерів і використовуються загальні ресурси, то пора подумати про покупку мережевого файлового сховища.
