Огляд і тестування материнської плати asrock fatal1ty 990fx professional

Харчування материнської плати

• 1 x 24-pin ATX main power connector
• 1 x 8-pin ATX 12V power connector

Роз'єми задньої панелі

• 2 x PS / 2 клавіатура / миша;
• 1 x кнопка Clear CMOS;
• 2x SPDIF - Коаксіальний + оптичний аудіовихід
• 4 x USB 3.0;
• 6 x USB 2.0;
• 2 x eSATA3;
• 2 x RJ45;
• 1 x IEEE +1394;
• 6 x 3.5 мм Jack.

• F-Stream;
• ASRock Instant Boot;
• ASRock Instant Flash;
• ASRock APP Charger;
• ASRock SmartView;
• ASRock XFast USB;
• ASRock On / Off Play Technology;
• Hybrid Booster:
  • CPU Frequency Stepless Control;
  • ASRock U-COP;
  • Boot Failure Guard (B.F.G.);
• Turbo 50 / Turbo 60 CPU Overclocking;
• Turbo UCC.

Можливості BIOS Setup

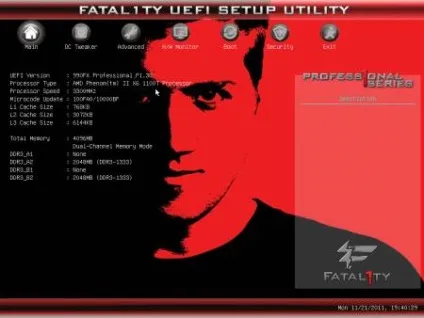

ASRock Fatal1ty 990FX Professional оснащена новомодної оболонкою UEFI, роздільна здатність екрану 1024x768. Після заходу в неї (після натискання або клавіші Del, або клавіші F2) насамперед погляду відкривається сторінка Main:

Як видно з скріншоту вище, сторінка присвячена базової інформації про систему - про встановлені процесорі і оперативної пам'яті, їх частотах. На задньому фоні на весь екран в дусі всіх материнських плат лінійки Fatal1ty знаходиться фотографія Джонатана Уенделла, що створює «вирвіглазний» фон.

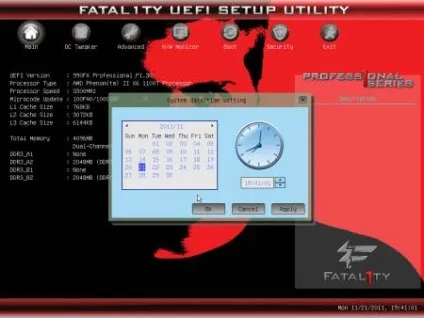

Як і на інших материнських платах зі схожим UEFI, з вкладки Main (як і з будь-якої іншої) можна перейти до установки дати / часу:

На мій погляд, це єдине меню, в якому зручно працювати мишкою, з урахуванням того, що оболонка трохи пригальмовує з відгуком.

Наступним розділом меню йде OC Tweaker, який, як випливає з назви, присвячений розгону системи, і, відповідно, найбільш для оверклокерів цікавий.

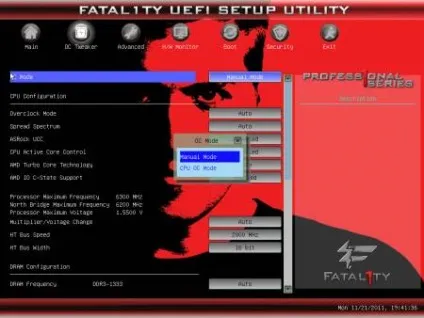

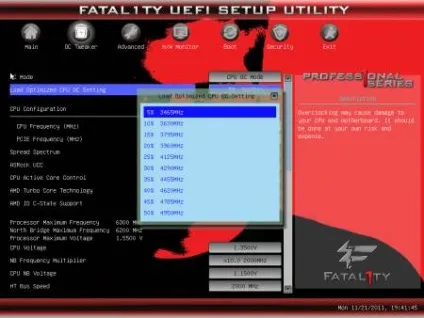

У першому випадку є кілька попередньо встановлених параметрів:

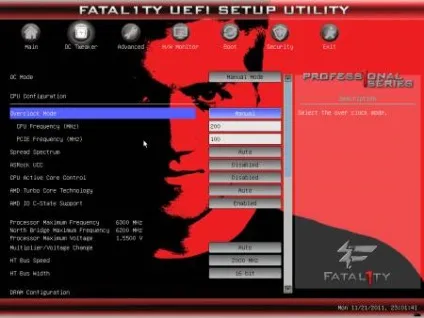

Що ж, переходимо в ручний режим і починаємо вивчати настройки. .

Надається можливість виставити значення опорної частоти процесора в діапазоні 150-500 МГц з кроком в 1 МГц, значення частоти роботи портів PCI-E - в діапазоні 75-250 МГц. Значення можна як зменшувати / збільшувати за допомогою клавіш «+» / «-», так і просто задавати потрібне значення, вбиваючи цифри. Мишею цього зробити не можна, так що без клавіатури тут нікуди.

Тут же можна задіяти Spread Spectrum, активувати «ASRock UCC» (технологія розблокування ядер у процесорів, де є що розблокувати), в меню «CPU Active Core Control» можна відключати будь-які ядра процесора на свій розсуд (крім першого). Тут же недалеко меню, що дозволяє включити або вимкнути технологію Turbo Core.

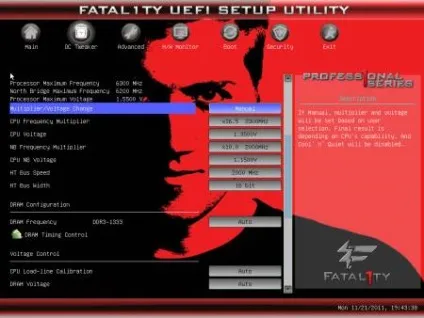

Опустившись по меню нижче, погляду постають базові настройки розгону процесора, такі як:

• Установка коефіцієнта множення процесора в діапазоні від 8 до 31.5 з кроком 0.5;
• Установка множника для CPU NB від 5 до 31 з кроком 1;
• Установка множника для HT шини від 1 до 13 з кроком 1;
• Можливість перемикання розрядності HT шини між режимами 8/16 біт.

Далі починаються настройки пам'яті. Частоту її роботи можна виставити як DDR3-800 / DDR3-1066 / DDR3-1333 / DDR3-1600, що відповідає множників X4 / X5.33 / X6.66 / x8. Стандартний набір дільників для лінійки AM3 Phenom, з процесорами AMD Bulldozer набір множників, ймовірно, буде іншим.

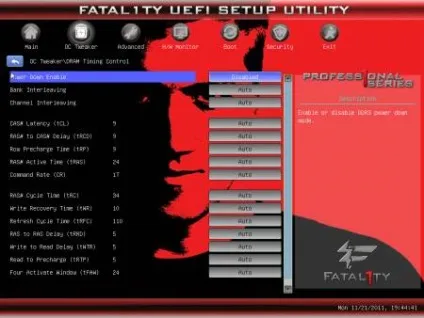

Для таймінгів пам'яті надано окреме підміню:

Список доступних для зміни таймінгів пам'яті, в порядку їх розташування в меню BIOS'а:

Four Activate Window (tFAW)

Всі необхідні для гарного розгону тайминги в списку присутні, діапазон змін достатній і збігається з платами ASUS / Gigabyte. Що може дещо засмутити деяких користувачів - відсутні тонкі настройки «DRAM Driving Control», хоча, як правило, вони і не потрібні.

А ось що точно не порадує - так це зручність інтерфейсу.

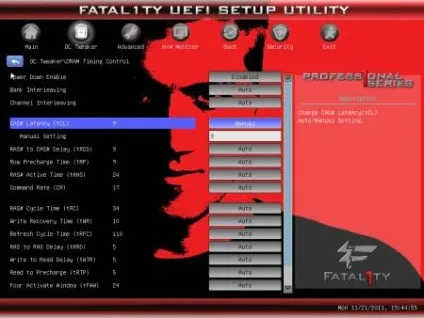

Для зміни будь-якого з таймингов необхідно спочатку перемкнути значення з «Auto» в «Manual», потім опуститься на рядок нижче (яка спливе при включенні режиму «Manual») і тільки тоді виставити необхідне значення. Чому не можна поставити його безпосередньо в першому рядку - особисто мені не зрозуміло. Як і у випадку з частотами шини / PCI-E - введення здійснюється тільки з клавіатури.

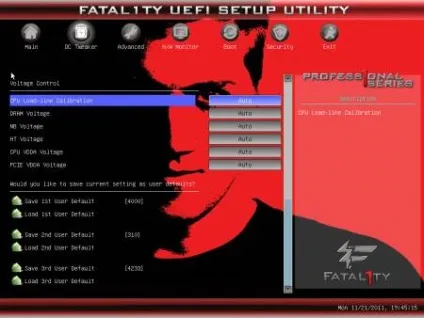

Повертаємося в меню OC Tweaker і опускаємося нижче, до налаштувань «Voltage Control».

Список доступних для зміни напруг мізерний, хоча в основному це наслідок того, що напруги живлення CPU і CPU NB виставляються в зовсім іншому місці, що несе незручність в процесі розгону.

В меню «CPU Load-line Calibration» доступні наступні предустановки: «Auto», «Disable», «25%», «50%», «75%», «100%». На відміну від безлічі інших материнських плат - шкала значень як би «зворотний», при значенні «Disable» напруга живлення процесора в навантаженні буде сильно вище виставленого, а при «100%» напруга живлення ЦП під навантаженням буде сильно нижче виставленого, режими «25 % »,« 50% »і« 75% »- проміжні. Режими «Auto» і «Disable» ідентичні між собою.

Таблиця зі списком доступних для зміни напруг, в порядку їх розташування в меню BIOS'а:

Мінімальне значення, В

Максимальне значення, В

Крок зміни напруги, В

PCI-E VDDA Voltage

Список доступних до зміни напруг містить майже все, що може знадобитися при розгоні. Претензій до діапазону значень немає, хоча крок зміни і міг би бути поменше для більш точної «підгонки» налаштувань. Зазначу, що немає можливості виставити напруга живлення процесора в «offset» режимі, що ставить хрест на технологіях енергозбереження при відмінному від «auto» значенні.

Трохи нижче меню установки напружень можна записати настройки в один з трьох профілів, на цьому цікаві оверклокерские функції і закінчуються.
