Огляд додатків gsm signal monitoring і gsm signal monitoring pro

Про програму

Інтерфейс програми складається з трьох вкладок: основна інформація, графік потужності сигналу і графіки швидкостей вхідного і вихідного з'єднання. Зміна вкладок здійснюється за допомогою свайпінга (перегортання) або натискання на заголовки. Вікно балки, менеджера бази даних і статистики відкривається з меню.

Вкладка основної інформації

Перша вкладка містить інформацію про мережі, поточної соте і швидкості обміну даними. Тут відображаються:
• статус радиомодуля;
• ім'я поточного оператора зв'язку;
• код країни (MCC);
• код мобільної мережі (MNC);
• поточний тип з'єднання (GPRS / EDGE / UMTS / HSPA / HSDPA / HSUPA / LTE);
• індикатор роумінгу;
• швидкість вхідного і вихідного мобільного з'єднання;
• ідентифікатор поточної стільники (Cell Id або CID);
• код області (LAC) - для мереж GSM / UMTS;
• код області (TAC) - для мереж LTE;
• код контролера (RNC) - для мереж UMTS;
• рівень сигналу (RSSI) поточної стільники в dBm.
• потужність прийнятих пілотних сигналів (RSRP) - для мереж LTE.

Кожному ідентифікатора стільника додаток привласнює колір, за допомогою якого відображаються графіки на інших вкладках інтерфейсу.

Потужність сигналу відображається у вигляді кольорової шкали з цифровим позначенням. У мережах GSM і UMTS рівень сигналу змінюється в діапазоні від -113 dBm (слабкий сигнал) до -50 dBm (потужний сигнал), в мережах LTE - від -140 dBm до -50 dBm.

Вкладка з графіком потужності сигналу

На графіку відображається зміна рівня потужності сигналу (RSSI), що приймається від базової станції. Колір лінії відповідає кольору ідентифікацію стільникової мережі на вкладці основної інформації. Графік оновлюється кожну секунду.

Зображення графіка може бути збережено на SD карту у вигляді файлу формату PNG. Папка для збереження задається в налаштуваннях програми.

Вкладка з графіками швидкості обміну

Ця вкладка містить графіки швидкості обміну вхідного і вихідного з'єднання. Зазначена швидкість вимірюється тільки для мереж мобільного зв'язку (GSM / UMTS / LTE). При активному з'єднанні Wi-Fi графіки будуть порожні, так як в цьому випадку через стільникову мережу дані не передаються.

Ці зображення так само можна зберегти на SD карту у вигляді файлів формату PNG.

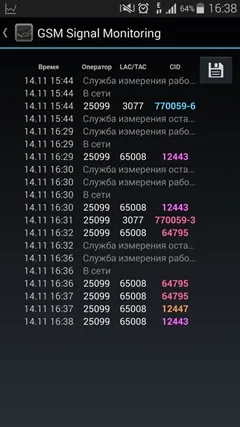

вкладка балки

Записи балки можуть бути збережені у вигляді файлу CSV на SD карту. Папка для збереження задається в налаштуваннях програми.

вкладка статистики

Це вікно містить статистику використання сот мобільним пристроєм. Часовий діапазон, за який повинна відображатися статистика, може бути заданий в налаштуваннях програми.

Колір сектора діаграми відповідає кольору ідентифікацію стільникової мережі на вкладці основної інформації.

Вкладка менеджера бази даних

Менеджер бази даних дозволяє управляти даними вимірів рівня сигналу, швидкості обміну, а також інформацією про місцезнаходження сот.

Додаток має набір параметрів, що настроюються, які роблять роботу більш зручною.

До них відносяться:
• не вимикати екран при бездіяльності;
• відображення імпортованих місцезнаходжень сот;
• шістнадцятковий формат CID і LAC / TAC;
• папка для збереження файлів;
• тимчасові інтервали для відображення графіків;
• підписи значень на графіках;
• часовий інтервал балки і статистики.
