Односхилий дах з профнастилу своїми руками пристрій, ухил, кут

З профнастилом як покрівельним матеріалом працювати легко і зручно. Такі покрівлі виходять міцними і надійними, простими в обслуговуванні та естетичними. Але мало хто знає, що не гірше за параметрами виходить односхилий дах з профнастилу, і її ще простіше зробити своїми руками. А тому, якщо ви шукаєте, чим покрити невеликий літній будиночок, сарай, лазня або гараж, зверніть увагу на цей варіант. Адже далеко не завжди необхідно споруджувати з господарських будівель стандартні «хатинки»!

А як зробити такий дах, який необхідний ухил і яка лати знадобиться, ми вам зараз розповімо.

Ви напевно помітили, як швидко односхилі даху стали входити в українську моду приватного будівництва. Стильні, лаконічні, незвичайні. Так, сьогодні вже до недоліків односхилих дахів можна віднести їх малопривабливий вигляд, як це було порівняно недавно.

Справа в тому, що багато століть вУкаіни були традиційно будувалися тільки двосхилі дахи, які найбільш сприятливо переносили сильні вітри і великі скупчення снігу. А ось односхилі майже завжди красувалися на будівлях господарського типу, як найпростіший конструктивний варіант. І з часом ставлення до цього мінімалістичному архітектурному варіанту виробилося, як до «сарайний».

Але насправді односхилі даху вважаються за кордоном одними з найстильніших. І їх куди легше і цікавіше задіяти в незвичайні проекти: і зводити клином прямо в землю, і робити з розворотом, і розміщувати на них різні електросберегающіе панелі, і виконувати в божевільному футуристичному спектрі. Причому на тлі більшості стилів ландшафтного дизайну такі дахи виглядають цілком органічно. Тим більше що в природі ще можна зустріти схил або плоску частину ландшафту, а ось у вигляді «будиночка», як у двосхилих дахів - ніколи.

А адже односхилий дах, при всій парусність профнастилу, - найбезпечніша в плані вітрового навантаження. Особливо, якщо її правильно розташувати. Але все ж шкода від цієї погодної стихії може бути, якщо ви ще й живете в вітряному районі. Чому? Зараз пояснимо.

Справа в тому, що вітер, крім своїх невпинних спроб зірвати дах, ще й кидає на неї сніг, дощову воду і бруд. А в сильні бурі дощові краплі примудряються не тільки падати, але практично літати в горизонтальному напрямку. І, якщо ви при будівництві односхилого даху з профнастилом не продумати ніякої гідроізоляції, сподіваючись на стики покрівельних листів, справи кепські. Вода просто під тиском повітря потрапить прямо під нахлест, а звідти - в приміщення. Адже це тільки в тихий і безвітряний дощик дах без гідроізоляції - захист, а в бурю - справжнє решето.

Та й в облаштуванні такий дах радує своєю простотою:

У профнастилу багато переваг перед іншими покрівельними покриттями: легка вага, міцність і екологічність. Для односхилого даху це один з найкращих варіантів: закріпили маловагі листи, і забули про них років на двадцять.

А тепер трохи про самому матеріалі. Виготовляють покрівельний профнастил зі сталевого гарячекатаного листа товщиною від 0,4 до 1,5 мм. У заводських умовах цей профлист покривають цинком або алюмінієм, щоб захистити внутрішній метал від корозії, і полімерним покриттям. Трапецевідние ребра, які роблять у профнастилу, значно збільшують його жорсткість.

Для того, щоб побудувати міцну односхилий дах з профнастилу, вам потрібно навчитися розрізняти такі його види:

• С - це стінові панелі з ребром до 10 мм висотою і з товщиною 0,4-0,6 мм. Як ви вже здогадалися з назви, такі листи використовують переважно для оздоблення стін будівель і особливих вимог по жорсткості до них не пред'являється.
• НС - це вже більш міцні листи, з висотою ребер в межах 10-35 мм і товщиною листа 0,6-0,85 мм.
• Н - це вже несучі профнастили з товщиною від 3 мм і ребром від 40 мм.

Для даху вам підходить профнастил марки Н і НС, а також спеціальної марки, яка розроблена спеціально для покрівель. Профнастил марки С ви можете використовувати для покриття невеликих господарських будівель, та й то при наявності суцільної обрешітки.

Оскільки односхилий дах відрізняється тим, що у неї немає коника, небезпека проломленою снігом тут трохи вище, ніж у двосхилим форми. А тому, не залежно від того, йдеться про будинок або невеликий прибудові до будинку, краще візьміть профнастил таких марок: NS44 або NS35.

А от довжина і ширина готових листів буває різною, тому що призначення профлиста теж різні: для забору, для невеликих сарайних дахів, для даху приватного будинку і для влаштування перекриття.

Отже, насамперед потрібно обчислити кут нахилу майбутнього даху, товщину крокв і крок майбутньої обрешітки.

Відповідно до сучасних Будівельним Нормам і Правилам II-26-76 для кожного покрівельного матеріалу визначено свій мінімальний кут нахилу. Але все ж є сенс також звертати увагу на те, який саме кут вказав виробник тієї чи іншої марки профнастилу - зазвичай мінімальне значення більше.

Але що взагалі сам по собі означає мінімальний кут нахилу? Це той ухил, при якому переливу води між гофрами не відбудеться, а, значить, не стануть утворюватися калюжі. Правда, і в цьому випадку також не враховуються снігові навантаження, і те, що сильний вітер здатний заштовхувати воду і сніг в окремі елементи покрівлі.

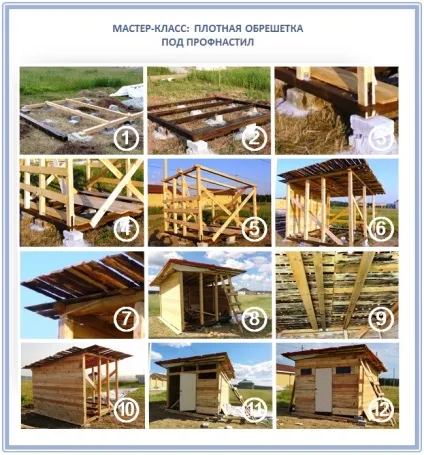

Ось хороший приклад досить щільної обрешітки під профнастил:

Ще візьміть до уваги, що чим вище ребро, тим краще для самого даху, і тим рідше можна робити обрешітку.

При виборі кута нахилу даху з профнастилу обов'язково враховуються погодні умови конкретної місцевості. Так, профнастил як покрівельний матеріал відрізняється особливо високою парусністю, а тому в вітряних регіонах даху з таким покриттям не можна робити занадто крутими.

З іншого боку, прогнути такий досить тонкий матеріал здатні і 1,5 метра снігу на будинку, а тому з цього боку профнастил теж крихкий. Ось чому обчислювати кут вам доведеться ретельно, з усіма розрахунками і відповідальністю. Але чим нижче скат односхилого даху, тим якісніше повинна бути гідроізоляція і тим щільніше повинні бути стики.

Крім вітрового навантаження, односхилі даху піддаються цілому ряду природних і фізичних сил, які родом як із зовнішнього середовища, так і з самої споруди. Це вологість, атмосферні опади і водяну пару, вітер, сонце, перепади температур і агресивні хімічні речовини, які знаходяться в повітрі. Причому тут повітря? Скажімо, є величезна різниця для покрівельного покриття, яке знаходиться на будинку в тихому регіоні і біля моря.

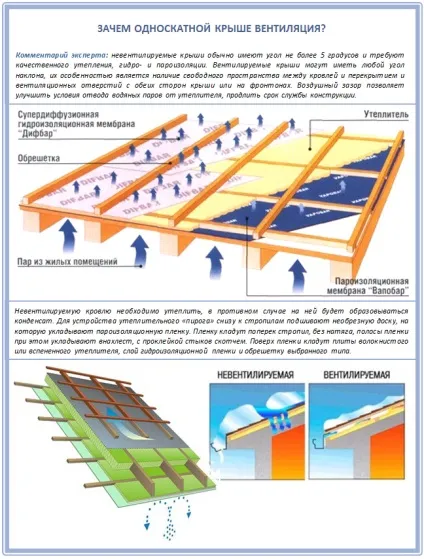

А тепер давайте розберемося з питанням вентиляції. Односхилі даху без горища, які називають суміщеними, будують тоді, коли ухил мінімальний. Їх вентиляція відбувається за рахунок зовнішнього повітря, який проходить через повітряні прошарки в покрівельному пирозі або через спеціальні канали в верхніх панелях. Тільки так на даху не буде збиратися конденсат:

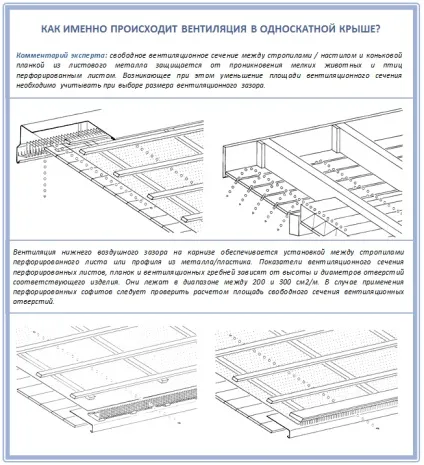

При ближчому розгляді ці ж процеси виглядають так:

Ще одне завдання при будівництві односхилого даху під профнастил полягає в тому, щоб захистити підпокрівельний простір від спеки. Справа в тому, що будь-яке покрівельне покриття, зроблене з металу, під прямими сонячними променями в літні дні сильно нагрівається. А сучасні гідроізоляційні плівки з металізованим напиленням на зовнішній стороні добре захищають від такої спеки, адже працюють як відбивачі невидимих ​​теплових променів.

Односхилі даху можна будувати як з горищем, так і без нього. Якщо наявність горища на планується, тоді і покрівля, і перекриття об'єднуються в одне ціле. Тобто просто сам простір горища зникає, перетворюючись на невеликий вентиляційний отвір, або і зовсім без нього. Невентильовані односхилі даху будуються з багатошарових або суцільних панелей, або в дуже простих проектах:

Отже, вибрали ухил односхилого даху з профнастилу і визначилися з її конструкцією? Тоді будуємо - крок за кроком:

Укладання односхилого даху з профнастилу починається з установки мауерлата. Для цього візьміть брус 10х15 см, якщо тільки дах буде не на будівництві з бруса (тут роль мауерлата грає верхній вінець).

Іноді необхідний армований пояс під мауерлат, в який вставляють сталеві шпильки і вже на них надягають сам брус. Навіщо це потрібно? Щоб не тільки розподілити навантаження від даху, а й досягти максимальної горизонтальності. Інакше у вас з одного боку односхилого даху вийде один кут нахилу, а з другої - інший. Тому наявність мауерлата - обов'язкова умова.

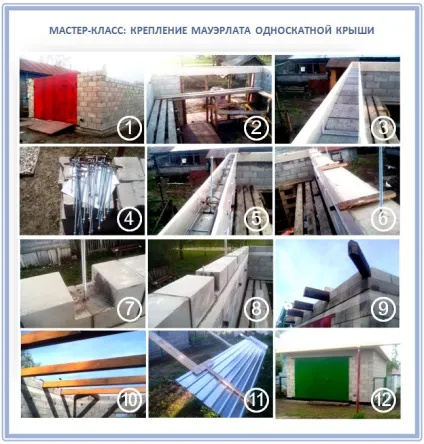

Ось який мауерлат вам знадобиться, якщо дах буде досить масивної, а стіни - з крихкого блоку:

А тепер кріпите крокви до мауерлату. Найпростіший спосіб - два перехресних цвяха від 15 см довжиною або ж металеві скоби.

Тепер робимо розмітку крокв:

• Крок 1. Покладіть дошку на мауерлат так, щоб по краях залишалися звіси по 40-50 см.
• Крок 2. Візьміть кутник або рівень і зробіть розмітку верхнього і нижнього запила. В результаті ширина запила повинна бути ідеально рівна ширині мауерлата, але не перевищувати 1/3 висоти самого крокви.
• Крок 3. Виготовте шаблон з отриманого результату і по ньому вже зробіть розмітку на всіх інших кроквах.

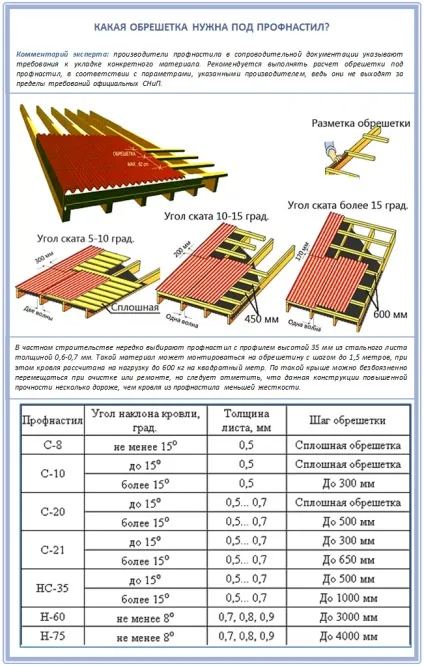

Підстава односхилого даху під профнастил - обрешітка з дощок або сталевих прогонів. Принцип підбору потрібної обрешітки для профнастилу такий:

• При мінімальному куті нахилу односхилим покрівлі решетування необхідна суцільна або з кроком, який не перевищує 30 см.
• При середньому ухилі крок обрешітки можна робити від 30 до 65 см.
• Для крутий односкатной покрівлі крок обрешітки вже можна робити до 1 метра!
• При великому куті нахилу даху деякі окремі марки профнастилу можна навіть монтувати з кроком обрешітки від 3 до 4 метрів, тому що їх жорсткість це дозволяє.

Робити обрешітку слід знизу вгору, зміцнюючи кожен брусок на один цвях або скобу прямо до крокви.

Тепер встановлюємо кобили - додаткові звіси, під які підкладаємо руберойд, щоб захистити їх від вогкості. Ці свеси ви в наслідок зашиє сайдингом.

Укладати підпокрівельну плівку потрібно полотнами від низу до верху, з нахлетом і не в натяг. Вже на кроквах така плівка кріпиться спеціальними рейками - контробрешітка, за допомогою будівельного степлера або цвяхів.

Якщо односхилий дах ви робите невентильованої або у неї з цією справою туго (цілком широка практика), тоді як гідроізоляція беріть не просту плівку, а антікондесатную, яку ще називають гідропароізоляціонний. Ще краще - сучасну паропроницаемую мембрану, яка все зайві водяні пари буде виводити назовні. Адже насправді ідеально розрахувати напрямок водяної пари і убезпечитися від протікань майже неможливо. Все тому, що мова йде про досить складних процесах.

Адже найнебезпечніший в плані протікання підталий сніг. Він при цьому ще не рухається вниз, а тому тала вода чинить тиск на профнастил. Чи знайде хоч найменшу щілину - обов'язково проникне.

Дуже важливо для односхилого даху підібрати такий профнастил, довжина листів якого перевищує довжину ската. А для будівництва такого даху вам знадобляться такі інструменти:

1. Шуруповерт і електричні ножиці.
2. Довга і міцна мотузка.
3. Спеціальні покрівельні шурупи з шестигранними головками і гумовими прокладками.
4. Степлер і скоби.
5. Дві міцні сходи - одна для землі, друга - на довжину ската.

Мотузку, яку потрібно брати мінімум в 4 рази довше сходи, закріпіть на обох її кінцях. У вас повинна вийти петля, в яку ви вкладете профнастил і піднімете його за її рахунок.

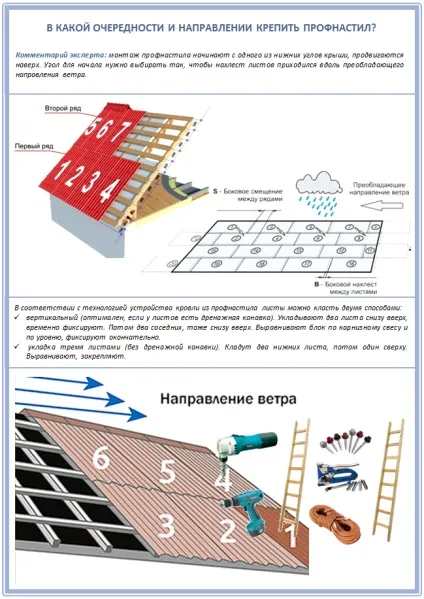

Укладатися листи профнастилу повинні в горизонтальному напрямку, з нижнього кута. До слова, якщо вам доведеться підрізати один з листів, то не робіть цього шліфувальної машинкою, яка призначена різання металу. Справа в тому, що вона завжди руйнує на такому покритті шар цинку з покриттям, і метал просто піддасться корозії.

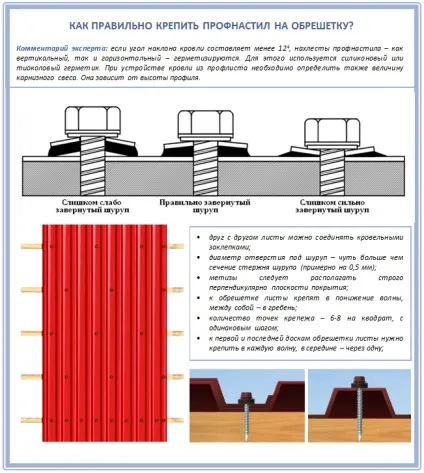

Для одного листа вам знадобиться не менше 9 штук шурупів. Якщо висота ребра не перевищить 2 см, то закрутіть шуруп в вершину, якщо більше - тоді тільки в прогин. Слідкуйте за тим, щоб ущільнююча прокладка не була ні перетиснута, ні залишалася вільною.

Отже, ось як треба монтувати лист профнастилу на обрешітку:

• 1-я рейка: всього по одному саморізи в кожен прогин.
• 2-я рейка: по два самореза через два прогину.
• 3-тя рейка: по три самореза через два прогину.
• 4-я рейка: всього чотири самореза по ширині листа.

Укладати профнастил на односхилий дах потрібно вертикальними смугами, стикуючи на ширину однієї хвилі. Тільки біля стін і в інших стиках профнастил потрібно класти з нахлестом 15-20 см. Під час монтажу саморізи вкручувати потрібно тільки в западину. А спеціальний гумовий ущільнювач надійно захистить поверхню від протікання і пошкоджень.

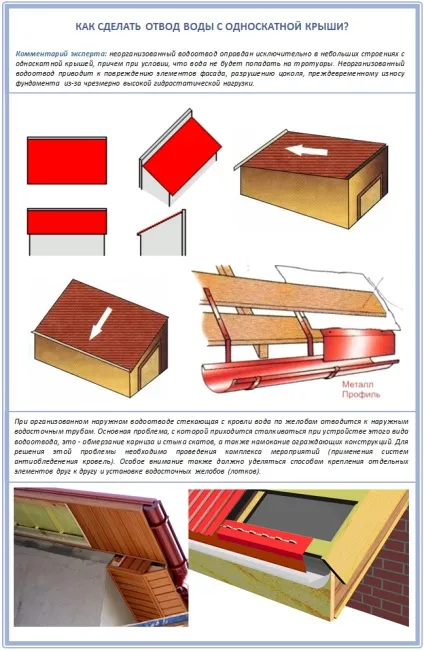

От і все! Залишається тільки забезпечити з даху правильний водовідведення:

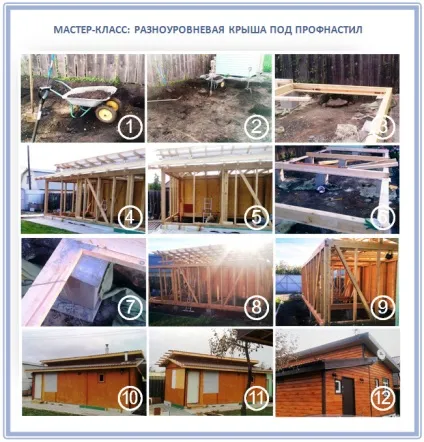

Часом односхилі даху можуть бути не такими вже й простими за своєю конструкцією. Ось цей варіант, наприклад, стає останнім часом все більш популярним:

Тут односхилі даху будуються поруч, утворюючи разом як би двускатную, але все ж це не вона. Тут є дуже хитрий момент: через відсутність загального коника, на стіни будівлі немає такої розпирала навантаження, особливо від снігу. Але в плані будівництва таких дахів залишаються все ті ж принципи, які ми розкрили в цій статті.
