Обв’язка котла опалення своїми руками - схема і процес робіт

Безумовно, кожен з нас розуміє, що котел є дуже важливим елементом опалювальної системи, що генерує тепло, яке подається теплоносієм до обігрівальних проділах. Але для того щоб обладнання виконувало свою функцію, необхідна правильна обв'язка котла опалення. В даному випадку мова йде про сукупність всіх додаткових сполучних пристроїв, призначених для об'єднання котла з розподільною мережею.

Завдання обв'язки котла полягає в запобіганні обладнання від програвав. Таким чином забезпечуються ключові якісні параметри котла - простота і надійність роботи. Насправді, грамотно створена обв'язка дозволить значно заощадити кошти, причому не тільки на ефективному розподілі теплової енергії, а й на установці дорогої регулюючої і контролюючої автоматики. Тобто вона взагалі буде неактуальною. А ще менший збиток сімейному бюджету буде завдано, якщо буде виконана обв'язка котла опалення своїми руками.

Важливо! Особливо гостро це питання стоїть при роботі твердопаливного котла, для якого в принципі не передбачені автоматичні системи. Тому правильно виконана обв'язка сприятиме максимальній ефективності роботи котла, навіть більшою ніж при використанні для обігріву дорогого газового обладнання.

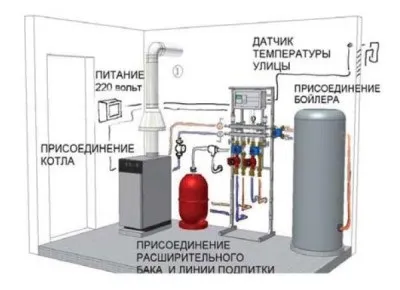

Варіант ефективної моделі опалювальної системи на схемі обв'язки

Правильно застосована схема обв'язки котла опалення - гарантія ефективного використання опалювальної системи. Важливо особливу увагу приділити регулюванню температури на вході-виході щоб уникнути великих перепадів. Спочатку, тобто до тих пір, поки не буде досягнута потрібна температура, циркуляція теплоносія виконується по малому контуру. Після цього він надходить у великій контур, який і відповідає за обігрів будівлі.

[Include id = "5" title = "РСЯ - в запису"]

Важливо! Щоб забезпечити якісну регулювання температури в опалювальній системі, необхідне створення декількох контурів.

Ось вам найпростіша обв'язка котла опалення в двоповерховому будинку

У схему обв'язки опалювального котла включаються такі конструктивні елементи:

Циркуляційний насос .
Термоголовка (розподільний клапан).
Розширювальний бачок.
Манометр.
Балансувальний кран.
Крани зливні, кульові.
Фільтр прохідний.
Клапани: зворотний і повітряний, запобіжний і прохідний.
Хомути.
Муфти.
Куточки.
Трійники.
Кріпильні елементи тощо.

Схема обв'язки котла з примусовою циркуляцією.
Схема обв'язки котла природною циркуляцією.
Схема класичної колекторної розводки.
Схема розведення на первинно-вторинних кільцях.

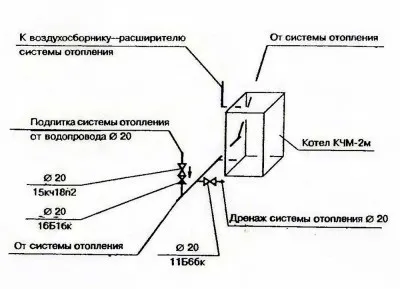

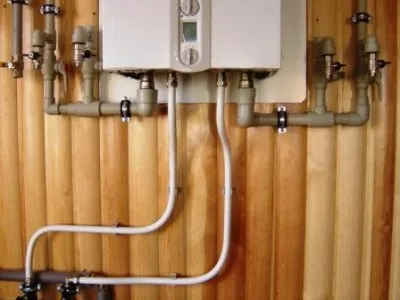

Всі деталі підключення настінного котла до системи опалення повинні бути включені в схему обв'язки

Обв'язка настінного котла опалення може бути виконана кількома способами під'єднання до системи енергоспоживання: гаряче водопостачання, система тепла підлога і опалення. І якщо в системах з одним контуром розібратися абсолютно нескладно - при монтажі варто чітко дотримуватися схеми, викладеної в керівництві по монтажу та експлуатації котла, то в двоконтурних модіціфікаціях справа йде трохи інакше. Схема обв'язки такого котла може бути прямий і змішувальної. У першому випадку регулювання температурного режиму буде досягатися тільки пальником, у другому - пальником і змішувачем з сервоприводом.

При будь-якому конструкційному вирішенні опалювальної системи схема обв'язки двоконтурного котла опалення повинна припускати аварійну схему. Саме вона забезпечить повноцінне функціонування опалення при нестандартних ситуаціях, наприклад, при відключенні електроенергії. Подібних схем відомо кілька варіантів.

Включення аварійних схем в розробку обв'язки котла

Відразу зауважимо, цей спосіб на практиці застосовується вкрай рідко, через свою неефективність. Справа в тому, що в 80% випадків при відключенні електричної енергії перестає функціонувати і водопровідна система. Завдяки гідроакуммулятору деяка кількість води збережеться, однак воно буде явно недостатнім для захисту від перегріву.

[Include id = "6" title = "РСЯ - в запису"]

Увага! Якщо в якості теплоносія використаний антифриз, то при аварії в каналізацію піде близько 140-150 л саме цього дорогого речовини.

В цьому випадку ефективне рішення при відключенні електрики може бути створено. Однак і в цьому випадку існує цілий ряд недоліків. Так з різних причин джерело безперебійного живлення може не спрацювати. Крім того, обв'язування двоконтурного котла опалення при такій схемі потребує постійного спостереження і обслуговуванні. Акумулятори потрібно постійно тримати в робочому стані, тобто періодично заряджати і контролювати їх працездатність.

Мова йде про спеціальний контурі, що відрізняється малими розмірами і виконує функцію теплос'ема зайвого тепла в опалювальній системі. Включення такого контуру відбувається виключно після відключення насоса. Однак в цьому випадку не буде обігріватися повністю всю будівлю.

Цей варіант вважається найефективнішим. Аварійний контур є складовою частиною гарної штатної опалювальної системи. Така схема «змушує» примусовий і гравітаційний контури функціонувати в різних частинах схеми в стандартному режимі. Однак при відключенні насоса працювати продовжує тільки гравітаційна.

У цій статті ми постаралися дати характеристики різними схемами обв'язки опалювальних котлів. Вам залишається лише оцінити власні технічні навички, фінансові можливості і загальну конструкцію системи опалення в будинку. Виходячи з цих міркувань, і буде обрана найбільш оптимальна в вашому конкретному випадку модель опалення.
