Обв’язка котла опалення схема, інструкція як зробити в приватному будинку, відео та фото

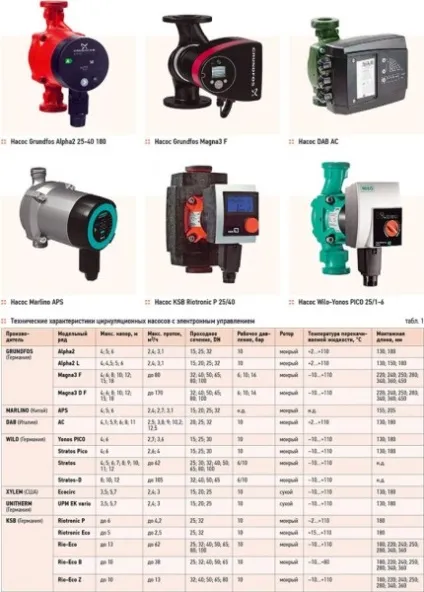

Параметри деяких циркуляційних насосів.

На створюваний насосом натиск при його виборі можна не звертати уваги, його мінімальних значень цілком достатньо для приватного будинку будь-яких розумних розмірів. Для довідки: систему опалення багатоквартирного будинку змушує циркулювати натиск всього в 2 метри (що відповідає надмірному тиску в 0,2 кгс / см2).

Циркуляційний насос встановлюється, як правило, перед котлом по ходу руху теплоносія: на цій ділянці контуру температура теплоносія мінімальна.

Незначна зміна конфігурації контуру дозволить працювати йому як з примусовою, так і з природною циркуляцією:

Насос врізається не в розрив розливу, а паралельно його ділянці;
Між врізками ставиться кульовий кран або зворотний клапан з мінімальним гідравлічним опором (як правило, кульковий).

Врізка насоса в розлив гравітаційної системи.

При роботі насоса байпас між врізками перекритий. При припиненні подачі живлення кран або зворотний клапан відкриваються, і опалювальна система продовжує роботу в якості гравітаційної.

Закрита система

Обв'язка котельні в приватному будинку із закритою системою опалення включає:

Мембранний розширювальний бак. Він являє собою ємність, розділену гумовою мембраною на відсіки для повітря і для теплоносія. На відміну від рідин, повітря прекрасно стискається і компенсує збільшення обсягу води або антифризу;

Пристрій мембранного бачка.

Обсяг бака і в цьому випадку береться рівним приблизно 10% від обсягу теплоносія. Той, в свою чергу, в збалансованій системі приблизно дорівнює 15 літрам на кіловат потужності котла.

Запобіжний клапан. Клапан скидає теплоносій при досягненні верхньої межі допустимого тиску;

Запобіжний клапан з дренажною трубкою.

Постійне спрацювання запобіжного клапана говорить про недостатній обсяг розширювального бачка.

Автоматичний. Він допомагає позбутися від перешкоджають циркуляції повітряних пробок;

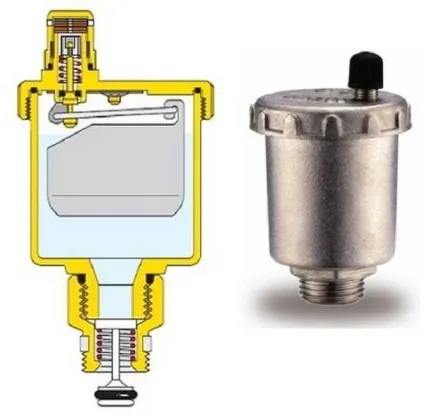

Пристрій автоматичного воздушника.

Манометр для візуального контролю тиску.

Три в одному: група безпеки котла.

У разі контуру з примусовою циркуляцією схема обв'язки котла передбачувано включає циркуляційний насос.

І група безпеки (відведення повітря, манометр і клапан), і розширювальний бачок в теорії можуть монтуватися в будь-якій точці закритого контуру. На практиці при монтажі системи опалення своїми руками бачок зазвичай ставлять перед котлом. на відстані не менше 8 діаметрів розливу після насоса або не менше двох діаметрів розливу перед насосом.

Чому саме так?

Мінімальна температура теплоносія збільшує термін служби мембрани бачка;
Відсутність турбулентності від крильчатки насоса теж благотворно позначається на ресурсі мембрани.

Група безпеки найчастіше ставиться на виході котла.

Розташування елементів обв'язки.

опціональні елементи

Які ще елементи може включати обв'язка підлогового або настінного котла?

теплоаккумулятор

Так називається металевий або полімерний бак з теплоізольованими стінками. Як і випливає з назви, він служить для накопичення теплової енергії.

Це корисно в двох випадках:

При використанні твердопаливного котла. Накопичення тепла дозволяє збільшити проміжок часу між розпалювання і експлуатувати котел на номінальній потужності (і, відповідно, з максимальним ККД);
При обігріві будинку електрокотлом і наявності двухтарифні лічильника. Вночі, коли ціна кіловат-години електроенергії мінімальна, котел гріє воду в баку теплоаккумулятора, а вдень накопичене тепло витрачається для обігріву житла.

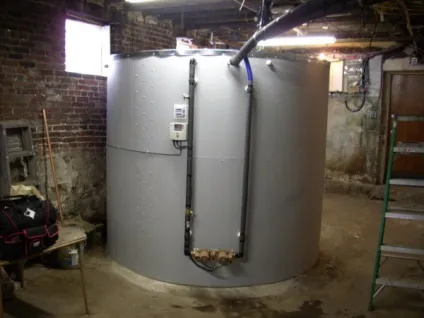

Теплоаккумулятор в домашній котельні.

Використання теплоаккумулятора має на увазі наявність двох контурів, по крайней мере, один з яких працює з примусовою циркуляцією. Перше кільце з'єднує теплообмінник котла і бак, друге - теплоаккумулятор і опалювальні прилади.

Схема підключення теплоаккумулятора до котла і опалювального контуру з рециркуляцією.

Гідрострелка

Гідрострелка з патрубками для підключення декількох контурів.

По суті, це просто товста труба з декількома вхідними та вихідними патрубками. Функція Гідрострелка - синхронізація роботи декількох контурів з різною температурою теплоносія (наприклад, радіаторів та теплої підлоги).

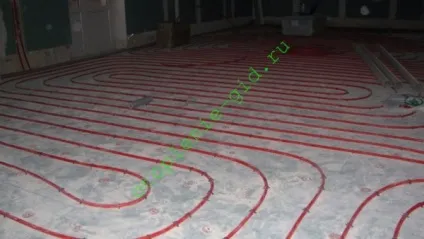

Температура води в трубах теплої підлоги - не більше ніж 40 градусів.

Кожен з контурів комплектується власним насосом і (в разі низькотемпературного контуру) трехпроходних клапаном, що забезпечує рециркуляцію теплоносія.

У ряді випадків функцію Гідрострелка виконує теплоаккумулятор.

Як це можливо?

Усередині бака повільно циркулює вода розділяється по температурі: найбільш гарячий (і найменш щільний) теплоносій збирається у верхній частині бака, найбільш холодний - в нижній.

Відбираючи воду з патрубків, розташованих на різній висоті, можна отримати будь-яку температуру в діапазоні від температури подачі котла до кімнатної.

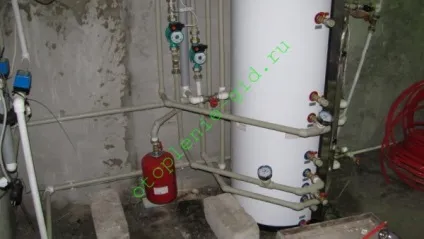

На фото - підключення теплоаккумулятора до різнотемпературних системам ГВС і теплої підлоги.

Одна з проблем послідовного підключення опалювальних приладів - розкид між ними по температурі. Радіатори на подачі завжди гаряче батарей на обратке, що призводить до нерівномірного прогріву кімнат в будинку.

Колектор дозволяє підключити декілька конвекторів, радіаторів або контурів теплої підлоги паралельно. Кожен відведення колектора комплектується власним краном або дроселем, що допускають незалежне відключення і регулювання приладів.

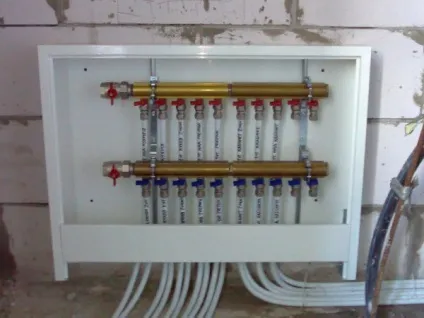

Колекторна розводка опалення.

Бойлер непрямого нагріву

Зазвичай для нагріву ГВП практикується використання двоконтурного котла з проточним теплообмінником.

Однак у цього рішення є пара неприємних недоліків:

Одночасна робота опалення та проточного водонагрівача вимагає великого запасу по потужності. Якщо у вас стоїть електрокотел, а на будинок виділена потужність в 10 КВт - вам волею-неволею доведеться вибирати між теплими кімнатами і гарячим душем;
Велика частина проточних нагрівачів не допускає точного регулювання температури води на виході. Спроба прийняти душ або помити посуд перетворюється в безперервне бій з кранами.

Бойлер непрямого нагріву - типовий накопичувальний водонагрівач, позбавлених обох проблем. Він підключається до опалювального контуру і відбирає частину тепла у теплоносія.

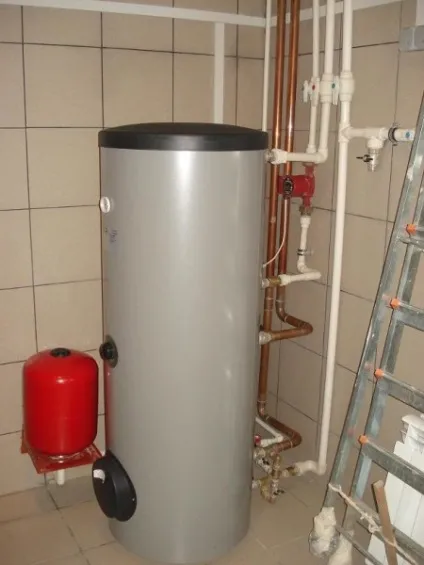

Бойлер непрямого нагріву.

Влітку циркуляція йде по малому колу - між котлом і бойлером.
