Оброблення і терминирование вітопарного кабелю при монтажі СКС.
При проектуванні і будівництві структурованої кабельної мережі, компанія-інсталятор повинна розраховувати на її експлуатацію протягом як мінімум 10 років. При цьому повинні бути враховані сучасні і майбутні темпи розвитку телекомунікаційних технологій, а разом з ними і вимог по пропускній здатності і якості середовища передачі даних.
Для організації дійсно надійної СКС необхідні дві складові.

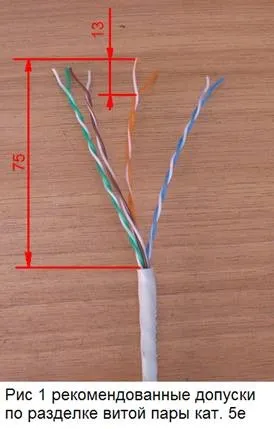

Найчастіше в СКС зустрічаються такі точки терминирования кабелів: розшивання на патч-панель RJ-45, на панель типу 110, в розетку робочого місця і в коннектор RJ-45 і у них є деякі загальні вимоги з розбирання кабелю (рисунок 1).
· Зовнішня оболонка кабелю повинна віддалятися не більш, ніж фактично потрібно для виконання монтажу, але фактично цей параметр ніде не обмовляється офіційно. Компанія Siemon, за результатами проведених тестів, рекомендує видаляти оболонку не більше ніж на 75 мм (3 дюйма) до точки терминирования.
·
При виконанні параметрів завершення кабелю, дуже важливо знати і застосовувати уніфіковану колірне кодування послідовності жив. Це стосується не тільки чотирипарного кабелю, що з'єднує осередок на кросі і робоче місце, але і, в ще більшому ступені, для багатопарних магістральних кабелів, особливо коли один з його кінців в заводських умовах оконечен роз'ємом для включення в активне обладнання, а другий передбачається монтувати вручну . Крім того, на одних комутаційних вузлах нанесені кольорові мітки відповідно до даного стандарту, що нагадують черговість монтажу, а на інших немає.

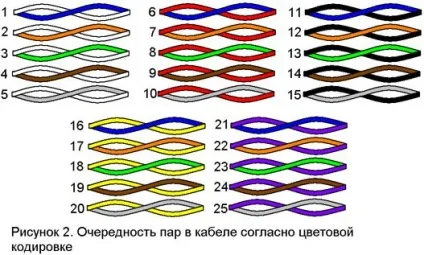

Згідно універсального колірному коду, пари маркуються двома кольорами: основним і додатковим. Основні кольори - білий, червоний, чорний, жовтий і фіолетовий, додаткові - синій, помаранчевий, зелений, коричневий і сірий (все в наведеному порядку). При цьому першою монтується жила основного кольору, слідом - додаткового. У підсумку, регламентується послідовність для 25 пар або для 50 жив. Порядок проходження пар відповідно до колірним кодуванням показаний на малюнку 2. У кабелях меншої ємності, наприклад 10 або 4 пари, використовуються кольору з початку послідовності, наприклад в кабелях UTP 4х2 - починаючи з біло-синьою пари і до біло-коричневої. Кабелі більшої місткості зазвичай розбиті на десятки, і в них використовуються з біло-синьою по червоно-сіру.
Особливості монтажу кросових панелей типу 110.
Для зручності монтажу, на панелі через кожні 5 пар знаходяться мітки, тобто пари кожного основного кольору укладаються всередині чітко визначених кордонів.
Для 110 панелі існує 2 типу плинтов - на 4 і 5 пар. Причому кожне місце для пари позначено своїм кольором з ряду додаткових, що так само полегшує монтаж як абонентських кабелів UTP 4х2, так і магістральних UTP 25х2.
Особливістю закладення четирехпарних кабелів під плінт 110 панелі можна вважати недолік місця для укладання разом з їх зовнішньою оболонкою, тому її рекомендується зрізати близько введення в панель. Однак зустрічаються поглиблені моделі, для параметрів завершення в які оболонку кабелю можна зрізати згідно з наведеними вище рекомендаціями - оголюючи не більше 75 мм.
Якщо для закладення кабелів під плінт все-таки не вистачає місця, має сенс загальний пучок розділити на 2 частини і завести з двох сторін, однак при цьому слід звернути увагу на те, щоб не допустити занадто сильних вигинів - з радіусом менше 4 діаметрів кабелю.
Так само корисно знати призначення жив для часто зустрічаються стандартів зв'язку (таблиця 1), де Bi - дуплексная лінія, Tx - передача, Rx - прийом.
Таблиця 1. Призначення жив для деяких стандартів зв'язку.
Особливості монтажу кросових патч-панелей з раз'емаміRJ - 45.
Схеми розшивки панелей різних виробників відрізняються один від одного, але вони, як правило, наведені на самій панелі або в описі. Існує 2 типових стандарту розводки жив: «А» і «В». При монтажі СКС слід вибрати один з них і дотримуватися його кожній дільниці. Як правило, це стандарт «В».
Кабелі заходять на панель з тильного боку, це дозволяє повністю дотримуватися наведені вище рекомендації по їх обробленні.
У зв'язку з особливістю конструкції, розшивку бажано вести послідовно, починаючи з гнізд з боку подведенного кабельного джгута, в іншому випадку ножові контакти можуть виявитися недоступними для монтажу.
Особливості монтажу розеткіRJ - 45 на робочому місці.
Розетки випускаються декількох типів: одне - і двухмодульной, монтовані на стіну, в «стакан» і в короб. Вибрати необхідний тип можна грунтуючись на міркуваннях естетики.
Рекомендації з розшивки кабелю в розетковий модуль наведені вище.
Особливості монтажу коннекторовRJ - 45.
Часто в практиці монтування та обслуговування СКС виникає необхідність оконечіть вітопарний кабель роз'ємом RJ-45. Зазвичай це робиться в таких випадках:
· При монтажі бюджетних маломасштабних кабельних мереж, в яких лінії входять не в крос, а відразу в активне обладнання.
· Коли виникає необхідність в пасивне строго певної довжини, наприклад для того, щоб не з'являлися зайві петлі кабелів при комутації в телекомунікаційних шафах.
Для можливості використання патч-корду для безлічі додатків, дуже важливо ввести жили в коннектор в правильному порядку, зображеному на малюнку 3, зліва направо, з боку, зворотної клямці: біло-помаранчева, помаранчева, біло-зелена, синя, біло-синя, зелена, біло-коричнева, коричнева. У тому ж порядку вважаються і номера жив - з 1 по 8.
Для обтиску патч-корду - кабелю для з'єднання комп'ютера і активного мережного обладнання - коннектори з обох сторін монтуються за схемою на малюнку 4.
Часто зустрічається необхідність з'єднати два комп'ютери або два активних мережевих пристрої безпосередньо за стандартом Fast Ethernet, для цього на одному з конекторів необхідно поміняти місцями лінії прийому і передачі (дивись таблицю 1) - помаранчеву і зелену пари. Такий кабель називається кросовер (від англ. Cross - хрест). Слід зазначити, що це актуально тільки для старого мережевого обладнання, що не підтримує Gigabit Ethernet.
Перевірка правильності монтажу.
