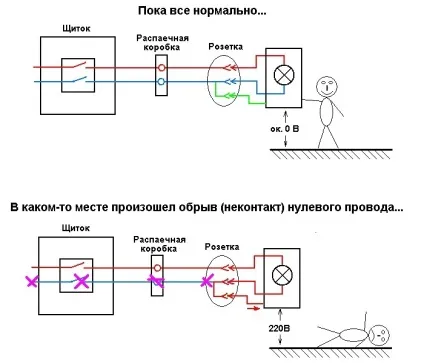

Обрив нуля 1

Останнім часом не рідкісними стали слова: обірвався нуль, обрив нуля, внаслідок того, що отгорел нуль, в квартирі згоріла вся підключена до електромережі техніка. Скоріш за все, для багатьох людей сенс поєднання цих слів не зовсім зрозумілий. Зате зрозуміло, коли через обрив нуля в електромережі перегорають побутові прилади.

Фраза «обрив нуля» - це технічний термін. Він означає, що відсутній контакт робочого нульового провідника. Всі будівлі і житлові будинки живляться від трансформатора трифазної мережі (з глухо заземленою нейтраллю), обмотки якого включені в «зірку» (нуль і три фази). При виникненні нерівномірності навантаження по фазах нульовому проводі виникає електричний струм.

Передбачити точно, як розподіляється навантаження, в даний момент часу і яка вона буде на тій чи іншій фазі, неможливо. Може так статися, що навантаження в одній фазі буде велика, а в двох інших - майже повна її відсутність. Для врівноваження системи в нульовому проводі і виникає струм, який буде майже дорівнює величині струму в фазному дроті.

Обрив нуля в трифазній мережі

Обрив нуля в трифазній мережі може статися, як від перевантаження, так і від короткого замикання, або ж від того, що в місцях з'єднання поганий контакт. Перехідний опір в будь-якому місці цього нульового проводу занадто велике або частина нульового проводу виконана проводом меншого перетину. Тоді в цьому місці може утворитися розрив (провідник отгоріт).

У електролінії, яка розташована після обриву, виходить перекіс фаз. Напруга, яке надходить в кожну з квартир, буде залежати від загальної сумарної потужності всіх електроприладів, підключених до мережі в цих квартирах. В одну частину квартир багатоквартирного будинку надходить підвищена напруга, в інші квартири - знижений.

Для побутової техніки (будь-який) дуже небезпечно підвищена напруга. У квартирах, які підключені з різних фаз, включення деяких приладів при обриві нуля буде не паралельно (на напругу 220 В), а послідовно (на напругу 380 В).

Відповідно до закону Ома, напруга (380 В) розподілиться так, що на малопотужних пристроях з великим опором (комп'ютери, телевізори, DVD-плеєри) напруга буде підвищений, а на потужних пристроях з невеликим опором (електрочайник, праска, пилосос) - знижений. У підсумку: телевізор згорить, а чайник не закипить.

При зниженій напрузі з ладу виходить в основному техніка, яка має електродвигуни (холодильники, вентилятори, витяжки, кондиціонери, пральні машини та інші). Пускові струми електродвигуна при зниженні напруги зростають: потужність та ж, напруга впало, ток виріс. Електродвигун згорить, так як його обмотка не витримує збільшений пусковий струм.

Для того щоб захистити прилади від перепаду напруги (захист від обриву нуля), необхідне застосування спеціальних пристроїв - реле мінімального і максимального напруження. Вони контролюють величину напруги в квартирі і їх можна встановлювати і в квартирі, і в квартирний щиток на сходовій клітці. Вихідна напруга вони не стабілізують, але, відключивши напругу, врятують побутову техніку. При неприпустимих відхиленнях напруги реле спрацьовує і відключає квартиру від електромережі.
