Обгону муфта являє собою деталь механічної трансмісії, встановлену для запобігання передачі крутного моменту від веденого вала до ведучого в разі, якщо з якої-небудь причини ведений вал починає обертатися швидше. Обгону муфта не вимагає ніяких приводів управління ім. Її явною перевагою є автоматичне включення і виключення. Подібний механізм може використовуватися як при необхідності гальмування, так і блокування. Найпростіший приклад застосування обгонів муфти - це велосипедний привід. У разі коли велосипедист перестає обертати педалі, а велосипед продовжує рухатися за інерцією, спрацьовує обгону муфта велосипеда, колеса відключаються від педалей і вони не б'ють по ногах.

Пристрій обгонів муфти

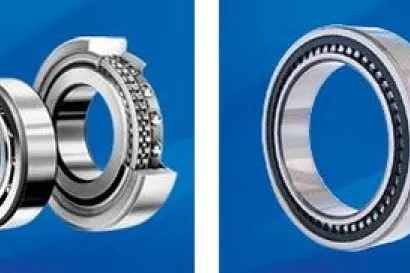

Елементарна обгону муфта складається з двох кілець, вставлених одне в інше. Поверхня зовнішнього кільця містить специфічні пази, а поверхня внутрішнього - підпружинені кульки або пелюстки, якими воно впирається у зовнішнє. Ці кільця взаємодіють таким чином, що при обертанні в одному напрямку кульки або пелюстки сприяють стикуванні обох кілець і вони в обертанні залежать один від одного, в протилежному ж русі вони утапливаются і кільця обертаються вже незалежно один від одного.

Різновиди обгінних муфт:

  • муфти вільного ходу бувають храпові і фрикційні;
  • фрикційні в свою чергу за компонуванням поділяються на муфти з осьовим і радіальним замиканням, а по конструкції елементів - на клинові, пружинні, стрічкові та інші;
  • клинові муфти також бувають декількох типів: клинові і роликові обгонні муфти.Роліковие обгонні муфти є найбільш широко застосовуваним.

Застосування обгонів муфти

На сьогоднішній день обгону муфта широко застосовується в наступних пристроях:

  • сільськогосподарські причепи; мотоцикли з електричним стартером;
  • задні осі велосипедів;
  • пускові приводи багатьох двигунів внутрішнього згоряння (в даному застосовується для відключення стартерів, розрахованих на низьку частоту обертання; обгону муфта стартера спрацьовує, коли двигун запущений і виходить на робочі обороти навіть в разі, якщо ключ запалювання ще знаходиться в положенні «пуск»).


Поперечний розріз обгонів муфти стартера виглядає наступним чином (малюнок): 1 - кожух; 2 - зовнішня обойма; 3 - ролик; 4 - плунжер; 5 - пружина; 6 - упор пружини; 7 - внутрішня обойма; 8 - шестерня приводу; 9 - вал якоря стартера.

Окремо можна виділити застосування обгонів муфти в пристрої генератора. Обгону муфта генератора має таке функціональне призначення:

  1. захищає генератор від впливу обертальних коливань колінчастого вала двигуна;
  2. збільшує термін експлуатації ременя, оскільки знижує його коливання;
  3. знижує напруги в приводі з полікліновим ременем; знижує гучність ремінного приводу.

Дія обгінних муфт АКПП


Зазвичай автоматичні коробки перемикання передач (АКПП) складаються з гідротрансформатора, планетарних редукторів, фрикційних і обгінних муфт, сполучних валів і барабанів. Для їх функціонального використання також приєднуються гальмівні стрічки. Обгону муфта виконує значущу роль в дії автоматичних коробок передач. Обгінні муфти широко використовуються в АКПП, оскільки їх дія робить процес управління якістю включення першої передачі простішим, тому що вимагає уваги тільки до одного елементу управління. У певних випадках більш вигідним є рух транспортного засобу без використання гальмівної функції двигуна - тут також корисною стає обгону муфта АКПП.


Говорячи про обгінних муфтах використовуваних в АКПП, окрему увагу приділимо обгону муфта KIA Sportage. Тут варто звернути увагу на два види обгінних муфт.
Перший з них запобігає обертання сонячної шестірні планетарного ряду проти годинникової стрілки в разі необхідності зливу дискового гальма передач вище другий при русі в режимі «d» Ат. Зовнішнє кільце муфти є частиною гальмівної маточини, а внутрішнє - частина сонячної шестерні планетарного ряду. Коли водій відключає гальмо, сонячна шестерня обертається проти годинникової стрілки і замки муфти залишаються розчепленими. Коли ж водій призводить гальмівний механізм у дію, сонячна шестерня перестає обертатися проти годинникової стрілки, вона блокується за рахунок спрацьовування замків обгонів муфти.


Другий вид обгінних муфт Кіа Спортейдж використовується виключно на першій передачі в режимах «d» і «2» Ат, в разі необхідності швидко прискоритися. Зовнішнє кільце муфти є частиною водила переднього ряду задній планетарної збірки, а внутрішнє - частиною опорної планки дискового гальма режимів «l» і «r». Дія даного виду полягає в тому, що муфта блокує проворачивание проти годинникової стрілки власника водила переднього ряду задній планетарної монтажа.Как правильно придбати обгону муфту?


Якщо ви збираєтеся купити обгону муфту, в першу чергу подбайте про те, щоб отримати якісну і компетентну консультацію. Окрему увагу зверніть на автентичність купленого бренду. Ціни обгінних муфт коливаються від кількох тисяч рублів до декількох сотень тисяч. Підбираючи обгону муфту, звертайте увагу і на дотримання якісних показників необхідних для роботи конкретного устаткування. Купити обгону муфту можна як з рук, так і по спеціальному замовленню, як в інтернет-магазині, так і на магазинних або ринкових прилавках.
