При підготовці до іспитів на роботі вирішив підтягнути слабкі місця в знаннях правил технічної експлуатації, а саме норми якості води.

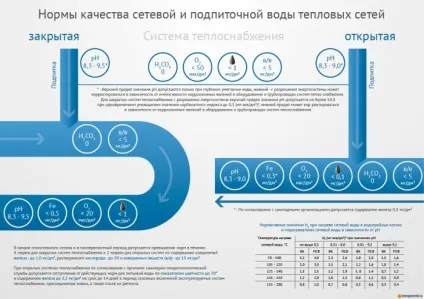

З одного боку цифр не багато і запам'ятати їх, здавалося б, не складе труднощів, аж ні - весь час плутаюся. Ідея намалювати плакат-шпаргалку прийшла на черговому «перекур».
У ньому об'єднані вимоги до якості мережної води, підживлювальної води, нормативні значення карбонатного індексу.
Карбонатний індекс Ік - граничне значення твори загальної лужності та кальцієвої жорсткості води (мг-екв / дм 3) 2. вище якого протікає карбонатное накипоутворення з інтенсивністю більше 0,1 г / (м 2 · год).
Нормативні значення карбонатного індексу в Правилах представлені в двох таблицях: для мережевих підігрівачів і при нагріванні води в водогрійних котлах. Я об'єднав дві таблиці в одну для компактності. Значення Ік для мережної води, що підігрівається в водогрійних котлах знаходяться в стовпці «ВК», відповідно для мережевих підігрівачів - в стовпці «ПСВ».
Позначення на плакаті
Про всяк випадок поясню позначення на плакаті. На роботі кілька людей здивували мене, запитавши, що позначає чорна крапля?
Думаю, що таке pH, O2 і Fe пояснювати не потрібно.
«В / в» - зважені речовини; H2 CO3 - вугільна кислота.
Вугільна кислота - слабка двухосновная кислота з хімічною формулою H2 CO3. У чистому вигляді нестійка. Утворюється в малих кількостях при розчиненні вуглекислого газу (CO2) в воді, в тому числі і вуглекислого газу з повітря.
Сподіваюся, плакат виявиться корисним не тільки для мене.
