Нормативна глибина промерзання грунту СНиП стаьі про гвинтові палі в Нова Каховкае
Величина глибини промерзання грунту, безпосередньо впливає на заглиблення фундаментної конструкції. Всі види грунтів промерзають по-різному, тому важливо розуміти особливість того місця, де намічається забудова. На глибину промерзання впливають також морозне здимання, рівень залягання підземних вод.
Останнім часом багато компаній, які надають послуги з будівництва дерев'яних будинків «під ключ», пропонують клієнтам типові проекти з однаковою вартістю. Це не дуже правильний підхід, що не приймає до уваги вимога СНиПов і технічних регламентів. Приклад - глибина, на яку риють траншеї або ввинчивают палі, в Москві повинна бути однією, а на севереУкаіни (Нижньовартовську) - зовсім інший. Крім того, має братися до уваги утеплення майбутнього фундаменту і ряд інших, не менш важливих моментів.
Витяги з СНиП
Будівельні норми і правила (СНиП) - нормативно-правова база для інженерів, будівельників, проектантів, архітекторів і індивідуальних забудовників. Спираючись на основні положення і вимоги цієї документації, можна звести дійсно якісне і довговічне будова.

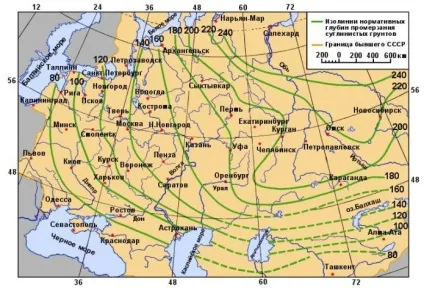

Глибина промерзання грунту, карта яка розташована нижче, була розроблена інженерами і геологами ще в Радянському Союзі, але їй успішно користуються і сьогодні
Щоб грамотно розрахувати фундамент, необхідно керуватися положеннями, викладеними в Сніпах 2.02.01-83 «Підстави будівель і споруд», 23-01-99 «Будівельна кліматологія» та низкою інших технічних регламентів. Згідно з цими документами, нормативна глибина промерзання грунту СНиП залежить від наступних умов:
- Призначення будівлі;
- Конструктивні особливості і сумарне навантаження на підставу;
- Глибина, на якій прокладені інженерні комунікації і закладені фундаменти довколишніх будов;
- Існуючий і планований рельєф зони забудови;
- Інженерно-геологічні умови проекту (фізико-механічні параметри грунту, характер нашарувань, число шарів, кишені вивітрювання, карстові порожнини та ін.);
- Гідрогеологічні умови місцевості будівництва;
- Сезонна глибина грунтового промерзання.
Раніше в СНиП 2.01.01-82 "Будівельна кліматологія і геофізика" була карта глибини промерзання. Але цей СНиП скасували, замінивши на СНиП 23-01-99 *, - де карти вже немає. Знайти карту глибини промерзання можна, наприклад, в Інтернеті.
В даний час використовується розрахунковий метод визначення глибини промерзання грунту заснований на формулах і методикою з Сніпа 2.02.01-83 * - "Підстави будівель і споруд". Величина глибини промерзання розрахована за формулою точніша, так як враховується тип ґрунту і режим експлуатації будівлі.
Розрахункова глибина грунтового промерзання
Згідно СНиП 2.02.01-83 глибина промерзання грунту розраховується за формулою:
h = √М * k, а точніше - корінь квадратний з суми абсолютних середньомісячних температур (взимку) в певному регіоні. Отримане число множать на k - коефіцієнт, який для кожного типу ґрунту має різне значення:
- суглинки і глина - 0,23;
- супеси, дрібні і пилуваті піски - 0,28;
- великі, середні та гравелисті піски - 0,3;
- великоуламковий грунт - 0,34.
Розглянемо розрахунок глибини, на яку промерзає грунт, на конкретному прикладі:
Для прикладу обрано місто Нова Каховка, середньомісячні температури для якої взяті з сайту і виглядають наступним чином:
Спираючись на вищезгадану формулу, необхідно скласти всі середньомісячні мінусові температури (третій рядок зверху). Число М дорівнює 91,6. Під час вилучення квадратного кореня вийшло 9,57. Грунт в цьому регіоні - суглинки і глина, а також супіски і піски тому коефіцієнт дорівнює 0,23 і 0,28. Шляхом перемноження двох чисел знаходять нормативну глибину промерзання грунту в Нова Каховкае. Вона дорівнює 2,2 метра для глини та суглинку, і 2,67 для супеси і піску.
У міру укрупнення фракції грунту зростає глибина його промерзання. А глинисті грунти ще залежать від ступеня сдимистості, тому що велика кількість вологи в шарах землі призводить до підвищення показника морозного обдимання. Тут спрацьовує закон фізики - при замерзанні молекули води розширюються.
Фактор морозного обдимання
Морозним обдиманням грунту називають одне з властивостей, яке визначає ступінь деформації цього грунту при замерзанні і відтаванні. Чим більше води в шарах грунту, тим глибше вона промерзає.
Найбільше морозне здимання у пилуватих і глинистих ґрунтів, їх обсяг може сильно збільшуватися в розмірі - до 10% від початкового параметра. Нижче показник морозного пученія на піщаних ґрунтах, а на кам'янистих і скелястих - практично завжди відсутній. І ще є одна залежність - чим більше місяців з мінусовими температурами протягом року, тим глибше промерзає грунт цієї місцевості.
Глибина промерзання грунту СНиП для багатьох городовУкаіни зібрана в нижче поданій таблиці.
Таблиця «Нормативне значення глибини, на яку промерзає грунт по СНиП, см»
Варто зазначити, що фактична глибина відрізняється від номінального значення промерзання грунту. Справа в тому, що при складанні СНиП враховувалися найгірші погодні умови з відсутністю снігового покриву. Зазначені в таблиці значення є максимальними. Теплоізолятори лід і сніг захищають поверхню землі, перешкоджають її сильному промерзання вглиб.
Вплив товщини снігового покриву
Згідно СНиП, значення глибини промерзання також залежить від товщини снігового шару, який лежить взимку на даному грунті.
Ця обставина йде логічно врозріз із загальноприйнятою процедурою очищення ділянки навколо будинку від снігових заметів. Люди, прагнучи навести порядок, самі того не усвідомлюючи, створюють на своїй ділянці зону нерівномірного промерзання ґрунту. Це може пошкодити фундамент, земля під яким може сильно промерзнути і почати деформувати підставу.
