Добрейшего часу доби всім шановним муськовчанам. Хочу розповісти вам про цікавий Радиоконструктор для тих, хто знає з якого кінця нагрівається паяльник. Коротко: набір доставив позитивні емоції, які цікавляться цією темою - рекомендую.
Подробиці нижче (обережно, багато фото).

Почну здалеку.
Сам я не відношу себе до істинних радіоаматорам. Але не чужий паяльнику і іноді хочеться чогось сконструювати / спаяти, ну і дрібний ремонт навколишнього мене електроніки намагаюся спочатку здійснити своїми силами (не завдаючи непоправного шкоди піддослідному пристрою), а вже в разі невдачі звертаюся до професіоналів.

Одного разу під впливом ось цього огляду я купив і зібрав такі-ж годинки. Сама конструкція там проста і збірка не доставила ніяких складнощів. Поставив годинник в кімнату сина і на час заспокоївся.

Потім, прочитавши огляд цих годинок. мені захотілося спробувати зібрати і їх, заодно потренувавшись в пайку smd компонентів. В принципі і тут все запрацювало відразу, тільки мовчала пищалка звукового сигналу, купив в офлайні, замінив і все. Подарував годинник одного.

Але хотілося чогось ще, цікавіше і складніше.
Якось, длубаючись у батька в гаражі, натрапив на останки якогось електронного приладу радянської епохи. Власне останки - це якась конструкція з плат, що містила в собі 9 газорозрядних індикаторних ламп ІН-14.

Тоді і відвідала мене думка - зібрати годинник на цих індикаторах. Тим більше, що подібний годинник, колись зібрані батьком, я спостерігаю в квартирі батьків вже років 30, а то й більше. Плату я акуратно розпаяно і став володарем 9 ламп випуску початку 1974 року. Бажання прилаштувати до справи ці раритети посилилося.

Nixie clock kit in-14 (lite)

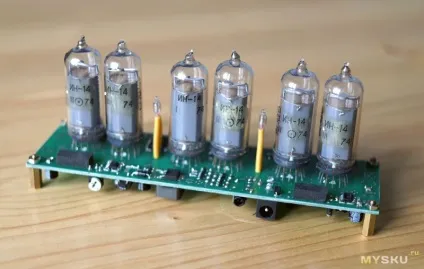

Починаючи процес збирання, я дав собі обіцянку фотографувати кожен його етап. Але, захопившись цим дійством, згадав про своє бажання написати огляд тільки коли плата була вже практично готова. Тому наступне фото було зроблено коли я почав тестувати індикатори просто встромивши їх у плату і подавши харчування.

Nixie clock kit in-14 (lite)

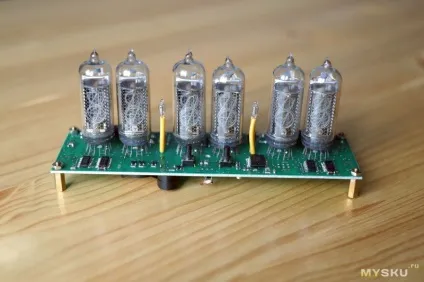

З дев'яти здобутих мною ламп ІН-14 одна виявилася повністю не робочої, зате інші були в отличном состоянии, всі цифри і коми відмінно світилися. 6 ламп вирушили в годинник, а дві - в запас.
Nixie clock kit in-14 (lite)

Я спеціально не став змивати дату виготовлення з ламп.

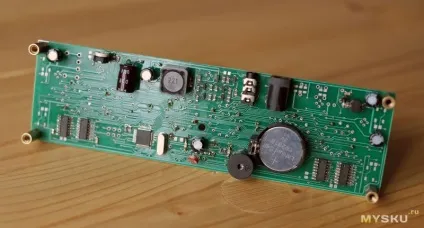

Зворотній бік
Nixie clock kit in-14 (lite)

Nixie clock kit in-14 (lite)

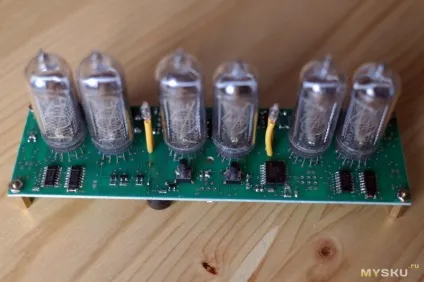

Тут видно кострубато встановлений фоторезистор, це я шукав його краще становище.
Отже, переконавшись, що схема запрацювала і годинник пішов, я відклав їх убік. І зайнявся корпусом. Нижня частина виготовлена ​​з шматка склотекстоліти з якого я здер фольгу. А дерев'яна заготовка була ретельно зашкурена дрібної наждачкою до стану «приємною гладкості». Ну і далі покрита лаком з морилкою в кілька шарів з промежточной сушінням і поліруванням дрібної наждачкою.

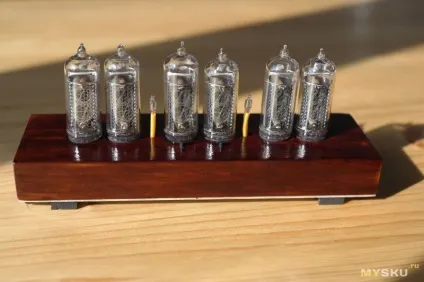

Nixie clock kit in-14 (lite)

Вийшло не ідеально, але, на мій погляд, добре. Особливо з огляду на відсутність у мене досвіду роботи з деревом.
Nixie clock kit in-14 (lite)

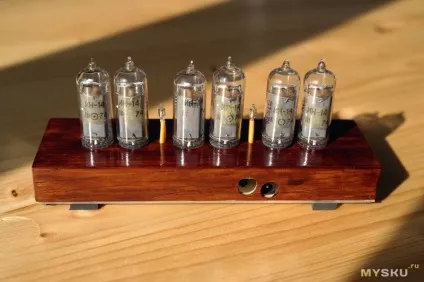

Ззаду видно отвори для підключення харчування і датчика температури, якого у мене поки немає (так-так, воно ще й температуру може показувати.).
Nixie clock kit in-14 (lite)

Тут кілька кадрів в інтер'єрі. Толково сфотографувати ніяк не вдається, фото не передають всієї «ліпоту».
Nixie clock kit in-14 (lite)

Це показ дати.
Nixie clock kit in-14 (lite)

Підсвічування ламп. Ну куди-ж без неї. Вона відключається, що не подобається - не включай.

Чудова точність ходу. З тиждень спостерігаю за годинами, йдуть секунда в секунду. Звичайно тиждень - не термін, але тенденція очевидна.

Годинники, формат: 12/24
Дата, формат: ЧЧ.ММ.ГГ / ЧЧ.ММ.Д
Будильник настроюється по днях.
Вимірювання температури.
Щогодинний сигнал (отключаема).
Автоматичне регулювання яскравості в залежності від освітлення.
Висока точність ходу (DS3231).
Ефекти індикації.
---без ефектів.
---плавне загасання.
---прокрутка.
---накладка цифр.
Ефекти розділових ламп.
---вимкнені.
---миготіння 1 герц.
---плавне загасання.
---миготіння 2 герца.
---включені.
Ефекти покази дати.
---без ефектів.
---Зрушення.
---Зрушення з прокруткою.
---Прокрутка.
---Заміна цифр.
Ефект маятника.
---простий.
---складний.
підсвічування
---синя
---Можливість підсвічування корпусу. (За бажанням)

Отже, підведу підсумки. Годинники мені дуже сподобалися. Збірка годин з набору не представляє складності для людини середньої криворукості. Витративши кілька днів на вельми цікаве заняття, отримуємо красиве і корисне пристрій, навіть з нальотом ексклюзивності.

P.S. Дивитися не обов'язково

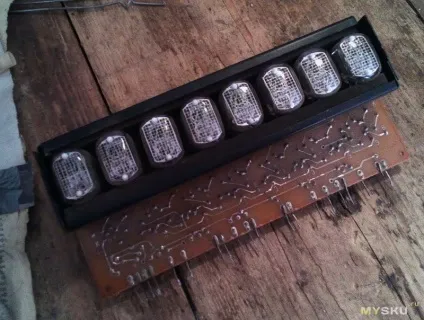

Чергове наведення порядку в непотребі. Що це там блищить таке скляне?

Nixie clock kit in-14 (lite)

Здається я вже знаю куди їх прилаштувати.
