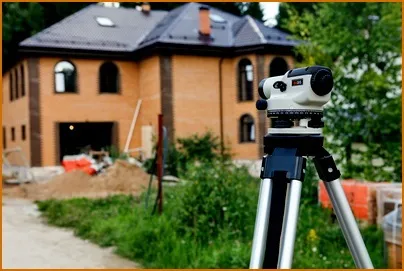

Нівелір, що це
Визначення висотної позначки якогось предмета, будівлі або рельєфу місцевості проводиться виміром різниці невідомого предмета від відомого (рейки) горизонтальним променем.
- Високоточні, допустима похибка 0,2-0,5 мм на 1 км ходу до об'єкта.
- Точні, похибка 0,5-2 мм на 1 км.
- Технічні, з похибкою 2-10 мм на 1 км.
Як виглядає нівелір?
Раніше, в основному, користувалися оптичними нівелірами, а тепер з'явилися лазерні і електронні нівеліри.
Розглянемо оптичний нівелір, оскільки електронним або лазерним користуватися легше. Він складається:
- Тринога або штатив з підйомними гвинтами для регулювання, на яку встановлюється оптичний вузол (рівень, труба).
- Круглий рівень.
- Підставка для зорової труби.
- Зорова труба.
Де застосовується нівелір?
Без нівеліра не обійтися в будівництві. Адже найважливішою умовою при будівництві невеликого будинку або великого будинку є бездоганно рівна поверхня. Якщо поверхня, на якій зводяться стіни, буде нерівною, після їх зведення вони можуть через нетривалий час потріскатися, перекоситися двері, полопатися шибки у вікнах.
При закладці нового парку або саду, щоб ряди дерев були рівними, їх розмічають за допомогою нівеліра.
Також нівелювання потрібно при будівництві огорожі, альтанки, прокладанні тротуарів, дитячих майданчиків.
Без нівеліра не обходиться жодна геодезична організація, без нього неможливо провести топографічну зйомку, землевпорядні роботи в державному кадастрі.
Як користуватися нівеліром?
Спочатку встановлюємо штатив. Для цього розслаблюємо кріпильні гвинти на ніжках штатива, встановлюємо його горизонтально, щоб нівелір був на рівні грудей, і закріплюємо гвинти на кожній ніжці. Якщо місцевість нерівна, ніжки можуть бути різної довжини. З нівеліром можна працювати в дощ або трясти його, оскільки він може вийти з ладу.
Встановлюємо на штативі зорову трубу і прикручуємо її кріпильних гвинтом, що знаходяться на штативі.
Наводимо нівелір в горизонтальне положення: обертаємо 3 регулювальні (великі) гвинти і добиваємося, щоб пляшечку з повітрям на круглому рівні зайняв центральне положення.
Налаштування нівеліра або фокусування. Тепер потрібно налаштувати окуляр зорової труби під зір оператора, оскільки гострота зору у всіх різна. Для цього наводимо прилад на освітлений великий предмет і окулярним кільцем добиваємося найбільш чіткого зображення. Потім виставляємо рейку на потрібну відстань у менш освітленому місці, і теж добиваємося найбільшої чіткості.
Геодезичні або нівелірні рейки. Для нівелювання потрібні 2 рейки. Вони мають довжину 3 м або 5 м, з одного боку розкреслені мм, з іншого см. Щоб зручніше було користуватися, частина поділів з'єднана в букву Е. Висота такої букви 50 мм.
Геодезичні рейки бувають з дерева розкладні і телескопічні з алюмінію або пластику. Розкладні дерев'яні рейки складаються по центру, телескопічні за допомогою кнопки згортаються. У рейки є чорна і червона сторона.
Вирівнювання по висоті. Приклад. У нас є прямокутна ділянка з 4-ма точками. Його потрібно вирівняти. Рейку встановлюємо підставою якомога ближче до точки, яку потрібно виміряти. В окуляр спостерігаємо на середньої лінії сітку - це і буде перевищення. Записуємо його. Потім вимірюємо наступні точки. Визначаємо, по якій точці будемо вирівнювати. Якщо одна або кілька точок менше від загальноприйнятої точки - грунту доведеться додати, якщо більше - зняти.
Метод проведення нівелювання по середній лінії. Цей метод високоточний. Вибираємо місце, щоб видно було все точки, які збираємося виносити, і до найближчої крапки не менше 5 м. Одну рейку виставляємо попереду приладу, другу ззаду. Рейка попереду (основна) показує значення висоти, яку вимірюємо, задня рейка потрібна для нанесення відміток.
Наводимо нівелір на задню рейку, її чорну сторону фокусируем і записуємо значення по штрихами. Потім фокусируем значення передньої рейки по червоній стороні.
Отже, якщо ви хочете навчитися користуватися нівеліром, це цілком можливо, необов'язково для цього закінчувати навчальний заклад.
