Несправності електричних плит і їх ремонт своїми руками
У багатьох випадках, домашній майстер або звичайний користувач може власноруч полагодити електроплиту, не вдаючись до дорогих послуг фахівця.
Готування їжі на електроплиті
Алгоритм пошуку несправностей
В незалежності від моделі електричної плити і типу застосовуваних конфорок, виявлення причини відмови електроплити слід проводити за таким алгоритмом:
- Перевірити вольтметром наявність напруги живлення (можливо, спрацював захисний автомат на лінії підключення плити, пошкоджена проводка, або несправна розетка;
- Переконатися в справності штепсельної вилки та мережевого живильного шнура - світіння контрольної лампочки або електронною індикації на панелі управління автоматично виключає дану несправність;
Розібрати і перевірити штепсельну силову розетку
Пошук несправності в електроплиті
Завдання будь-якого майстра по ремонту - локалізувати проблему. Пройшовши поетапно даний алгоритм, можна здійснити ремонт електроплити своїми руками, маючи в наявності невеликий набір інструментів і володіючи обмеженими знаннями в електротехніці.
Необхідні умови для самостійного ремонту
Найважливішою умовою, від якого залежить не тільки успішний ремонт електроплити, а й безпеку майстра і оточуючих - це знання основ електротехніки та електробезпеки. Також необхідна впевненість в своїх силах - деякі вимірювання доведеться виробляти при ввімкненій напрузі.
З інструментів для розбирання корпусу електроплити знадобляться викрутки з відповідними жалами, можливо, набір ключів, плоскогубці. Для робіт всередині корпусу, в залежності від виявленої несправності, буде потрібно паяльник, кусачки, ізоляційна стрічка або термозбіжна трубка.

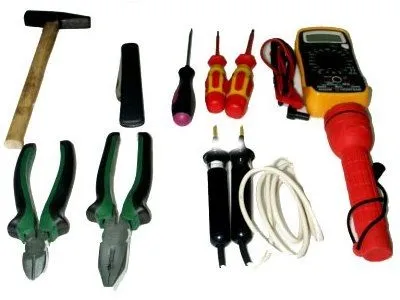

Набір інструментів для ремонту
Іноді можна виявити неполадку тільки при візуальному огляді (нагар на контактах, або відпаяні провід). Але, практика показує, що в більшості випадків неможливо полагодити електричну плиту без вимірювальних приладів.

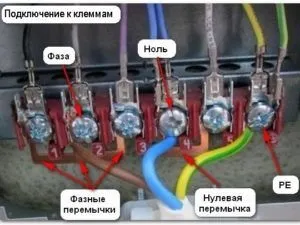

Оглянути підключення до клем
Найбільш прийнятним буде використання мультиметра - багатофункціонального вимірювального приладу, який повинен бути в побуті у будь-якого майстра, що має справу з електротехнікою. У деяких випадках можна обійтися пробником напруги і саморобної прозвонки з лампочки і батарейки.
Поверхнева діагностика електроплити
Якщо мережеве напруга в нормі, а плита після включення раптом перестає працювати, то варто перевірити саму розетку - можливо, вона не відповідає потужності, або контакти зносилися, і вони мимоволі відгинаються в процесі нагрівання.
Бувають випадки, що в електроплитках з механічними регуляторами і перемикачами потужності конфорок контрольна лампочка давно перегоріла, а сама плита перестала справно працювати набагато пізніше. На даному етапі, не приступаючи ще до розбирання корпусу, можна виявити несправність в перемикачах, включаючи різні конфорки і перемикаючи режими їх роботи.
Дві конфорки електроплити не працюють
Якщо буде виявлено, що частина нагрівачів працюють, хоч і не на повну потужність, то несправність мережевого шнура можна виключити, і потрібно шукати неполадки слід в перемикачах або в спіралях конфорок.
Малоймовірно, щоб всі конфорки перегоріли в один момент (хоча, таке можливо, якщо всі нагрівачі працювали під час стрибка напруги). Тому, в разі відсутності реакції на маніпуляції з перемикачами, можливо, напруга не надходить на органи управління.
Розбирання корпусу електричної плити
Оскільки електроплити і варильні панелі бувають самих різних форм, габаритів і конструкцій, немає ніякої можливості описати їх все в одній статті, тому користувач повинен самостійно розібратися з розбиранням корпусу. Але загальним для всіх типів електроплит є наявність теплоізоляції і з нею необхідно працювати дуже обережно.
Різні конструкції електроплит
При істотному пошкодженні термоизоляционного шару електричної плити знизиться її енергоефективність, а також зміняться показання термодатчиків, що спричинить неправильну роботу плити в майбутньому.
Потрібно пам'ятати, що працювати зі скловатою термоізоляції потрібно тільки в товстих рукавицях, а азбестовий пил термоізоляційних прокладок старих електроплит шкідлива для здоров'я.

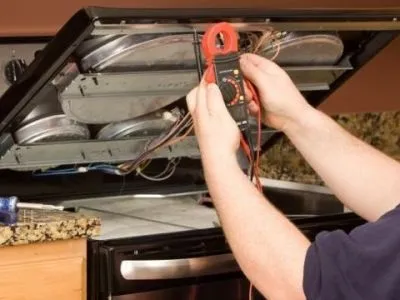

Перевірка напруги, що надходить
Розібравши корпус електроплити, необхідно вивчити внутрішній устрій обладнання, визначити тип регуляторів, перемикачів і нагрівачів. Буде дуже до речі мати в наявності схему плити. Але навіть без схеми, володіючи основами електротехніки, можна розібратися в системі управління нагрівачами і виявити проблему.
Увага, такі нижче методи перевірки йдуть в розріз з інструкцією користувача, яка забороняє включати електроплиту при розібраному корпусі, тому слід бути дуже обережним!
Якщо електрична плита не працює взагалі, слід перевірити наявність напруги на вході перемикачів або електронної схеми управління. Імпортні електроплити з електронним блоком управління уразливі до стрибків напруги, і дуже часто неполадки в них не пов'язані з пошкодженням нагрівальних елементів.

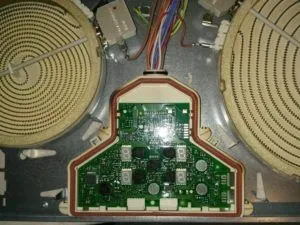

Електронний блок управління електроплити
Якщо мережевий шнур в порядку, і напруга надходить, а дисплей не світиться, то можливо перегорів внутрішній запобіжник блоку управління електроплитою. Але індикація працюючого дисплея не завжди гарантує його працездатність - можливо, трапилася поломка в силових реле комутації.
Найбільш доступний спосіб перевірки блоку управління - це перевірити надходження напруги на клеми нагрівачів конфорки. Якщо напруга надходить, але ТЕН не нагрівається, значить потрібно від'єднати електроплиту від розетки, а потім приєднати клеми від нагрівальних елементів, і продзвонити їх.
Перевірка надходження напруги на клеми спіралі конфорки
Буде безпечніше, якщо на клеми ТЕНів спочатку чіпляти спеціальні затиски «крокодил», що одягаються на вимірювальні щупи, а потім подавати напругу. Якщо працює тільки частина конфорок, то буде доцільніше в першу чергу продзвонити нагрівачі, і вже потім шукати обрив в ланцюзі харчування. Потрібно пам'ятати, що нагрівальні елементи можуть мати кілька спіралей - способом їх спільного підключення регулюється потужність нагрівання.
При виявленні перегорання спіралі розжарювання або пробою на корпус, пошкоджений нагрівальний елемент слід замінити.
Якщо плита стара, то варто замінити перегорілі нагрівачі на більш досконалі і економічні. Найкраще себе зарекомендували ТеНові електронагрівачі для електричних плит.
Якщо прозвонка спіралей не виявила в них несправностей, то причину слід шукати в блоці управління. Як вже говорилося, нагрівальні елементи можуть мати кілька вбудованих спіралей, які комутуються за допомогою перемикачів або електронних реле. В обох випадках через контактні групи протікає великий струм, від чого на них утворюється нагар.
Перемикач режимів роботи електроплити
Робота нагрівального елементу з декількома спіралями
Припустимо, нагрівальний елемент електроплити має дві спіралі: С1 і С2. Для їх комутації може застосовуватися трьохпозиційний перемикач з трьома контактами: К1, К2, К3.
Схема підключення нагрівального елементу з двома спіралями
При включенні К3 обидві спіралі підключаються послідовно і будуть працювати в половину своїх потужностей. При включенні К2 спіраль С1 буде гріти в повну силу. Максимум нагріву вийде при одночасному замиканні К1 і К2 - дві спіралі будуть підключені паралельно. Всі інші можливі варіанти не мають сенсу і повинні бути виключені самою конструкцією перемикача.
Щоб полагодити подібний перемикач, його необхідно розібрати і дістатися до контактів щоб прочистити їх наждачним папером або тонким плоским напилком. Також потрібно перевірити натяг притискних пружин і прилягання контактів. Очищення поверхонь, підтяжка пружин і підгинання контактів допоможе усунути проблему.
Подібну функцію перемикання в електроплитках з електронним блоком управління виконують електромеханічні реле. Якщо при виборі режиму чутно спрацьовування реле, а на виході напруга не змінюється, то несправність саме в них. Наприклад, для перемикання режимів конфорки, що має три спіралі необхідно чотири реле або відповідний перемикач.
Схема підключення конфорки з трьома спіралями
Несправність органів управління
У разі відсутності характерного клацання реле, слід продзвонити його котушку і перевірити наявність керуючого сигналу. При відсутності керуючого сигналу поломка може бути в вихідному каскаді або микропроцессоре електроплити. Щоб самостійно полагодити електронний блок управління, необхідно мати під рукою його схему і володіти знаннями в радіотехніці.
Для ТЕНових і дискових нагрівачів електричних плит часто використовується безступінчатий регулятор потужності. У старих вітчизняних плитах використовувався регулятор на біметалевих пластинах, який реагує на протікає струм. На додаток може встановлюватися термодатчик або термостат, що реагує на тепло нагрівального елементу.
Терморегулятор нагріву конфорки електроплити
Заміна регулятора потужності
У разі виходу з ладу подібного регулятора можна знайти ідентичну заміну. Але буде доцільніше встановити сучасний регулятор потужності на основі симистора (працює, як диммер для системи освітлення).
Оскільки сімісторний регулювання потужності здійснюється зміною форми синусоїдальної напруги (обрізанням частини напівхвилі), то підійде практично будь-який регулятор, розрахований на дану потужність і струм, але взятий з розумним запасом.
Сімісторний регулятор потужності
У деяких електроплитках симистор встановлюється разом з радіатором на платі. Якщо конфорка працює на повну потужність і регулювання нагріву не відбувається, то пробитий перехід в сімісторов, і його потрібно замінити.
Несправності в електричній схемі
При відсутності струму на виході електронного регулятора, слід перевірити пилкоподібна напруга зсуву на керуючому електроді сімістора при включенні режиму роботи електроплити. Дану перевірку проводять осциллографом, який є в спеціальних майстернях і у деяких майстрів, що мають глибокі пізнання в радіотехніці.
Іноді електронний блок управління в порядку, але реагує на неправильні показання термічних датчиків системи контролю нагрівання. Потрібно дізнатися тип датчика, вивчити його властивості та методи перевірки, щоб виключити такий варіант несправності електричної плити. Також можлива поломка механічного таймера, контакти якого також схильні до корозії і окисленню.
Матеріал даної статті допоможе користувачеві самостійно знайти причину поломки електроплити. Якщо проблема в перегоріли конфорці, перемикачі режимів або регуляторі потужності то для здійснення самостійної заміни не буде потрібно спеціальних навичок. Але, в разі виявлення поломки електронного блоку управління, то зважаючи на складність ремонту, його краще віднести в майстерню.
