Несправностей зчеплення ВАЗ 2106

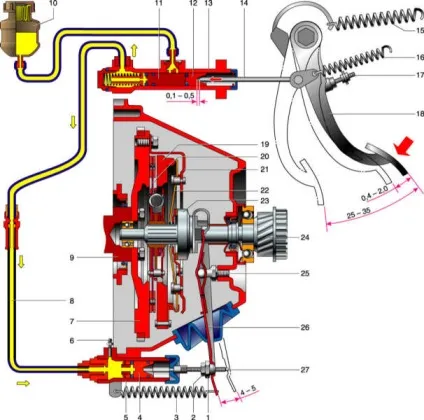

Пристрій зчеплення Ваз 2106: 1 - регулювальна гайка; 2 - контргайка; 3 - оттяжная пружина; 4 - поршень робочого циліндра зчеплення; 5 - робочий циліндр; 6 - прокачного штуцер; 7 - маховик; 8 - трубопровід гідроприводу зчеплення; 9 - колінчастий вал; 10 - бачок головного циліндра; 11 - поршень головного циліндра; 12 - поршень штовхача; 13 - головний циліндр; 14 - штовхач; 15 - сервопружіна педалі зчеплення; 16 - оттяжная пружина педалі зчеплення; 17 - обмежувальний гвинт ходу педалі зчеплення; 18 - педаль зчеплення; 19 - натискний диск; 20 - ведений диск; 21 - кожух зчеплення; 22 - нажимная пружина; 23 - підшипник виключення зчеплення (вижимний підшипник) Ваз 2106; 24 - первинний вал коробки передач; 25 - кульова опора вилки виключення зчеплення; 26 - вилка виключення зчеплення; 27 - штовхач вилки виключення зчеплення.
Основні несправності системи зчеплення Ваз 2106 і методи їх усунення
Зчеплення пробуксовує (в повному обсязі включається) При різкому натисканні на педаль акселератора двигун набирає обертів, але автомобіль майже не розганяється (це особливо помітно при русі на підйом); може відчуватися запах перегрітих фрикційних накладок; зростає витрата палива
Замаслення маховика, натискного диска, фрикційних накладок веденого диска
Ретельно промийте уайт-спіритом або бензином замаслені поверхні і насухо протріть їх. Сильно замаслений ведений диск замініть. Усуньте причину замасливания (текти масла через манжети двигуна і / або коробки передач)
Сильний знос або пригорання фрикційних накладок веденого диска
Замініть ведений диск в зборі
Зниження зусилля диафрагменной пружини
Замініть натискний диск в зборі з кожухом ( «кошик» зчеплення)
Поршень головного циліндра приводу зчеплення повільно повертається у вихідне положення через розбухання гумових манжет
Замініть манжети або циліндр в зборі. При підозрі на потрапляння бензину або інших розчинників в рідину гідроприводу зчеплення замініть її
Зчеплення Ваз 2106 веде (в повному обсязі вимикається) Ускладнений перемикання передач переднього ходу, передача заднього ходу включається з шумом. Коробка передач справна.
Неправильне регулювання приводу зчеплення (малий повний хід педалі)
Налаштуйте привід. Деформовану вилку зчеплення замініть
У систему гідроприводу потрапило повітря (педаль «м'яка»)
Прокачайте систему, підтягніть з'єднання
Ослаблення заклепок або поломка фрикційних накладок, викривлення веденого диска (торцеве биття більше 0,5 мм)
Сильний і нерівномірний знос, задираки на робочих поверхнях маховика або натискного диска
Проточите або замініть маховик. При пошкодженні поверхні натискного диска замініть кожух з натискним диском в зборі ( «кошик» зчеплення)
Перекіс або викривлення натискного диска
Замініть кожух з натискним диском в зборі ( «кошик» зчеплення)
Заїдання маточини відомого диска на шліцах первинного вала коробки передач
Очистіть шліци від бруду, дрібні пошкодження усунете надфілем. При значному зносі або пошкодженні шліців замініть диск і / або первинний вал коробки передач. Перед складанням нанесіть на шліци мастило ШРУС-4
Заклинив вижимний підшипник
Сильний знос пелюсток диафрагменной пружини в місці контакту з вижимним підшипником
Замініть кожух з натискним диском в зборі ( «кошик» зчеплення)
Зчеплення Ваз 2106 не вимикається (педаль «провалюється»)
