Недоліки skyrc imax b6 і чому вона вам не потрібна

Взагалі, в інтернеті та й на цьому сайті є безліч різних оглядів IMAX B6. як і оригінальних SkyRC IMAX B6, так і різних клонів і «варіацій на тему». Але я б хотів розповісти про те, чому вона Вам не потрібна, чому не варто купувати SkyRC IMAX B6 і що вибрати замість неї.

SkyRC IMAX B6 була розроблена під конкретну задачу - зарядку силових модельних акумуляторних li-po і li-ion батарей, в т.ч. в «польових умовах», і під інші завдання пристосована лише умовно.

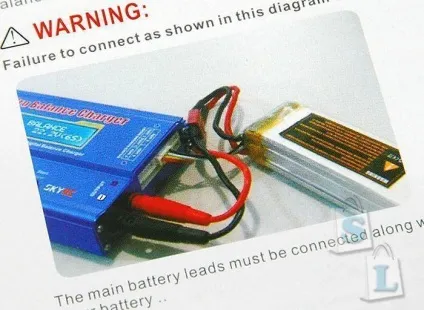

Навіть в інструкції від оригінальної SkyRC IMAX B6 є тільки одна картинка про підключення акумуляторів

Але давайте про все по порядку.

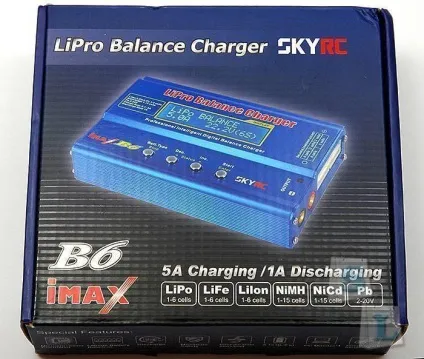

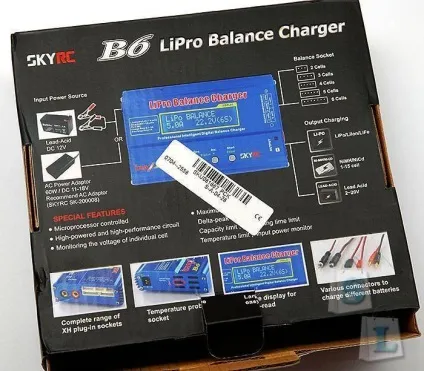

Куплене в магазині бангуд зарядний пристрій SkyRC IMAX B6 приїхало до мене в ось такій коробці

на зворотному боці є багато різної інформації, в основному про те, що і куди підключати

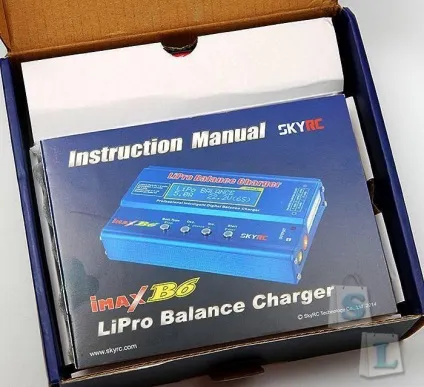

Усередині коробки верхньої лежала інструкція,

і це як раз той випадок, коли перед використанням її все таки слід прочитати, там багато корисної інформації. До речі, не зовсім докладна, але більш менш зрозуміла інструкція на Imax B6 є і російською мовою.

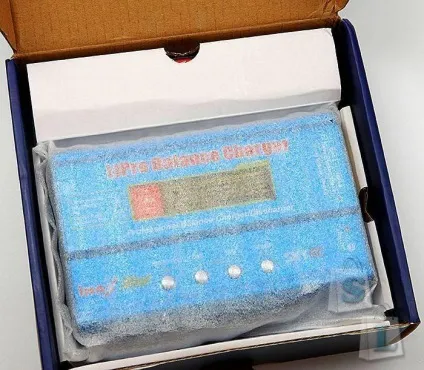

Під інструкцією лежить сама зарядка

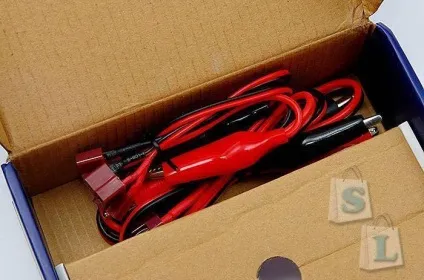

і поряд, у кишеньці, лежать кабелі для підключення

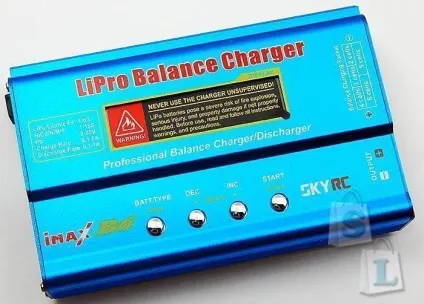

Ось так виглядає сама зарядка, 16x2 LCD екран заклеєний попередженням.

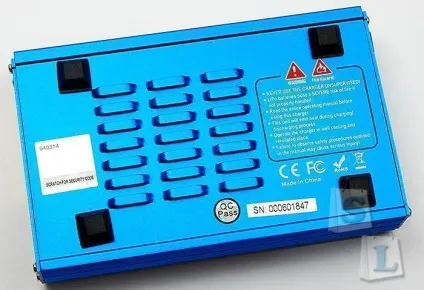

Зі зворотного боку є голограма з security code для перевірки автентичності і наклейка з серійним номером

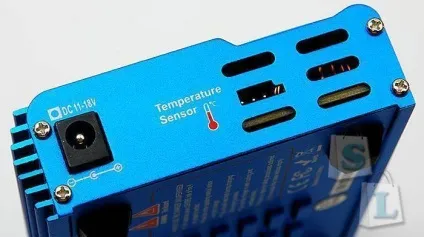

з лівого боку розташований роз'єм живлення і коннектор термодатчика / UART

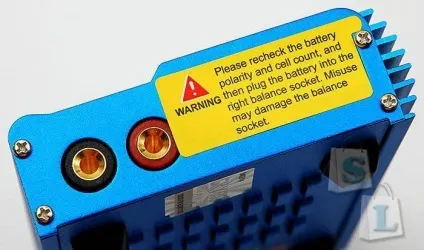

з правого - силові коннектори для підключення батареї і приховані під наклейкою з попереджуючим написом порти балансира

Сходом на сайт виробника за характеристиками:

• Вхідна напруга: 11-18В постійного струму
• Максимальна споживана потужність в режимі заряду: 50W
• Максимальна споживана потужність в режимі розряду: 5W
• Діапазон струму заряду: 0.1-5.0A
• Діапазон струму розряду: 0.1-1.0A
• Струм підкачки для балансира літієвих батарей: 300mA / елемент
• К-ть елементів NiCd / NiMH в збірці: 1-15cells
• К-ть елементів LiIon / Polymer в збірці: 1-6cells
• Напруга для роботи зі свинцевими (Pb) батареями: 2-20V

І так, зарядний пристрій SkyRC IMAX B6 може харчуватися від блоку живлення або від автомобільного акумулятора, що дозволяє використовувати її в «польових умовах». Більш того, присутній контроль вхідної напруги, для захисту автомобільної батареї від сильного розряду, і якщо вхідна напруга знижується нижче заданої межі, процес буде закінчений автоматично.

А тепер давайте розберемо всі недоліки SkyRC IMAX B6 і вирішимо, що в більшості випадків вона Вам не потрібна.

Невірний вольтаж Li-Ion.

Зарядний пристрій SkyRC IMAX B6 працює з трьома типами літієвих батарей, і для кожного типу своє напруження:

• - Li-Fe (3.3 В)
• - Li-Ion (3.6 В)
• - Li-Po (3.7 В)

І чомусь Li-ion за задумом SkyRC слід заряджати до 4,1v. А до 4.2В заряджати треба в режимі Li-Po.

Чи не ловить дельту при заряді Ni-MH / Ni-CD.

Взагалі, все аймакс погано ловлять дельту. і ось чому: за замовчуванням прилад намагається зловити дельту в 7мВ, хоча апаратно-програмно не вміє вимірювати точніше 10мВ. Іноді допомагає поміняти значення дельти на 10-12мв. Але в будь-якому випадку, краще виставляти обмеження по ємності і задіяти термодатчик.

Перезаряд Pb.

AGM (Absorbent Glass Mat), як і гелеві, також відносяться до класу необслуговуваних акумуляторів, заряджати треба до 14.4В, і вони вкрай чутливі до перевищення напруги заряду (втім, це стосується всіх свинцево-кислотних акумуляторів), а SkyRC IMAX B6 в режимі Pb заряджає до 14.8В, що призводить до «кипіння» електроліту (процесу електролізу води).

Максимальний струм розряду 1А

На жаль, для відбраковування акумуляторів, які ви використовуєте в ліхтариках або електронні сигарети такого струму мало. Про електронні сигарети там взагалі окрема розмова, в них використовуються високотоковие акумулятори, тому що ток там може легко перевищувати 10А.

А про ліхтарі все просто: якщо в найпотужнішому режимі споживання ліхтаря більш 2А на акумулятор, то розряд струмом в 1А буде малопоказательни. Пояснення: акумулятор ємністю в популярні 2600мАч струмом В2А вибухає трохи більше години, і для нього це нормальний режим, адже розрядний струм менш 1С. Але міру старіння акумулятора (у міру його «зносу») зростає внутрішній опір акумулятора, і чим вище розрядний струм, тим більша його частина буде йде на подолання внутрішнього опір акумулятора, або просто, в його нагрівання. І якщо згадати пару формул, а саме P = I * U і I = U / R, то отримуємо що P = I²R, тобто така «втрачена» потужність зростає пропорційно квадрату струму, а це значить означає, що те, що може бути ще малопомітним на малих токах, на великих токах вже буде надавати досить великий вплив.

Неправильне визначення напруги.

Тут є дві причини:

• Не точна калібрування
• Падіння напруги на великих токах на тонких проводах і роз'ємах / контактах

Ви впевнені що саме Ваш екземпляр на заводі був ідеально відкалібрований? Перевіряли? А якщо у вас клон? Або більш того, клон клона, на іншому микроконтроллере.

Звичайно, і клоном клону можна користуватися, але ось тільки клон на чіпі nuvoton не тільки не калибруется, а й кілька «криво» заряджає акумулятори, так що це не більше ніж прикольний показометр ємності в умовних папуг, і використовувати можна лише для порівняльних вимірювань. Головне дотриматися умови «однаковості» всього, крім порівнюваного.

До речі, про калібрування SkyRC IMAX B6. для того, щоб потрапити в режим калібрування SkyRC IMAX B6 необхідно перед подачею харчування затиснути кнопки Start і Dec (-), і після появи каліброваного меню почекати 20 хвилин для досягнення робочої температури і тільки потім калібрувати свідчення у свідомо точному вольтметру.

Ну а що стосується падіння напруги на великих токах на тонких проводах і в контактах, то тут все також, як і вище я писав про внутрішній опір акумуляторів: потужність, що витрачається на подолання опір і йде в нагрів зростає пропорційно квадрату струму.

Незручність одночасної зарядки декількох акумуляторів.

Виникає з основного її призначення: зарядки модельних акумуляторних батарей. І тому в батарею збираються елементи однаковою ємності, то для них можна (а іноді і потрібно) спочатку виконати балансування і лише потім проводити процес заряду. Але, сам процес балансування для ємних акумуляторів буде досить довгим, адже ток підкачки для балансира літієвих батарей становить 300mA на елемент, але і після балансування, в процесі заряду, що станеться, якщо ви поставите елементи різної ємності? Або спочатку колишні «однаковими» елементи, але по різному експлуатуються, і тому мають різну ступінь зносу?

Якщо у вас є комплект акумуляторів з 1-6шт, що працюють спільно, в одному пристрої, то так, знос у них буде приблизно однаковий, а якщо у вас три різних ліхтаря, в двох з них використовується по одному 18650 елементу, а в третьому - пара, і тому використовуватися ліхтарі будуть по різному, то і знос у акумуляторів буде різний.

А якщо ставити на заряд пару акумуляторів різного ступеня розрядженого, то або підключати балансир, і тоді процес заряду затягнеться, і чим більша різниця між рівнями заряду, тим довше буде процес балансування, або може вийде так, що один акумулятор буде перезаряджаючи, другий - недозаряжен .

І так, підсумовуючи все вищесказане, SkyRC IMAX B6 - це зарядка швидше для експериментів, хобі-зарядка. Відмінно підходить для того, щоб заряджати і балансувати li-po і li-ion акумуляторні батареї, які використовуються в R / C моделях або страйкбольних приводах, і лише умовно відповідна для вимірювання параметрів акумуляторів:

• щоб вирішити купувати такі ще чи ні,
• щоб підібрати комплект,
• щоб викинути з комплекту втомлені і замінити на відповідні,
• щоб заряджати :),
• щоб не нудно було,
• щоб.

А тепер поговоримо про альтернативи SkyRC IMAX B6.

І так, стосовно «побутовому застосування»:

• Якщо у Вас немає необхідності заряджати і балансувати 2S-6S li-po / li-ion або 2S-15S NiCd / NiMH акумуляторні батареї, немає необхідності будувати графіки заряду / розряду, струм заряду в 1-2А достатній, але є необхідність заряджати одночасно до 4х акумуляторів, тим більше різного типу (li-ion / NiCd / NiMH), різної ємності і різного формфактору, купите Opus BT-C3100.
• Якщо необхідності в вимірі ємності немає, а необхідно просто заряджати li-ion / NiCd / NiMH елементи, і любите «циферки і індикатори», купіть що-небудь простіше, наприклад XTAR VC4.
• Якщо ж плюшки у вигляді «індикаторів з цифрами» не потрібні, купіть щось простіше, але досить відоме і надійне. Адже по суті процес заряду li-ion / li-po за алгоритмом CC / CV це лише обмеження струму і напруги, з яким як легко справляються навіть мікросхемке типу tp4056. можна пристосувати і пару LM317 (одна як стабілізатор струму, друга як стабілізатор напруги), і навіть лабораторний БП з обмеженнями то току і напруги підійде. А для NiCd / NiMH краще використовувати щось окреме і краще щось гарне, наприклад MAHA або LaCrosse / Technoline, адже NiCd / NiMH більш «примхливі» і в плані експлуатації, і в плані обслуговування.
