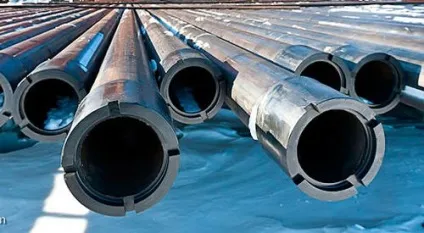

Насосно-компресорні труби призначені для переміщення газоподібних або рідких речовин в важких умовах і в присутності агресивного середовища. Вимоги до цих виробів пред'являються надзвичайно високі, так як вони використовуються для відкачування газу і нафти і нагнітання рідини або газу.

обов'язкові характеристики

ГОСТ на насосно-компресорні труби регулює не тільки розміри, але і механічні та хімічні якості. Нафта і сірководень - далеко не інертні середовища, і НКТ щонайменше повинна володіти високою стійкістю до дії кислот. Крім того, трубопровід оберігає обсад від ерозії і корозійних чинників.

Основні вимоги, що пред'являються до виробів такі:

• герметичність з'єднань - зберігається при тиску рідин і газів до 50 атм;
• дуже висока зносостійкість - свердловини експлуатуються досить інтенсивно і зупиняти її роботу для постійного ремонту невигідно. Стійкість до зношування обумовлюється не тільки механічною міцністю матеріалу, але і хімічної. В тести обов'язково включається контроль за корозійних сульфітним растрескиванием;

• прохідність в складних місцях шахти - далеко не завжди вдається розміщувати стовбур вертикально;
• міцність - головними параметрами вважаються розтягнення і ударна в'язкість.

Щоб експлуатація насосно-компресорних труб виправдовувала себе, продукція компаній-виробників проходить наступні випробування:

• напруга - виріб витримує спільну навантаження власної ваги і маси робочої рідини як в робочому режимі, так і в процесі вилучення зі свердловини;
• вибух - трубопровід витримує штатний і критичний тиск під час відсутності зовнішнього тиску або при малій його величиною;
• стиснення - стискає навантаження, що виникає при монтажі Паркеров або комплектації подвійних стовбурів;
• обвал - НКТ розраховані на стійкість до високого зовнішнього тиску - грунт, обсада, при повній відсутності внутрішнього;

• стимуляційні навантаження - виникають при кислотних роботах, переміщенні гідроразривочних флюїдів і так далі;
• муфта - відрізняється повною герметичністю і стійкістю до розтягування і стиснення. Це найслабше місце системи і його якості приділяється підвищена увага;
• корозія - виріб повинен демонструвати стійкість до дії сірководню, кислот, двоокису вуглецю та інших речовин на всьому протязі експлуатаційного терміну. Останній залишає 20 років.

виробництво

Трубопровід будь-якого призначення за ГОСТ отримують з гарячекатаного листа відповідної товщини. Насосно-компресорна труба - безшовна, так як такі навантаження не витримує ніякої шов. Готова заготівля проколюється і витягується до відповідного діаметру.

На дистанції в 40-60 см від краю готового виробу наноситься маркування. На ній вказують всю необхідну інформацію: групу сплаву - K, E, L, M, знак товару, дату і розмірні параметри. Маркування дозволяє швидко сортувати трубопровід і застосовувати за призначенням.

Виробництво насосно-компресорної труби не обмежується тільки сталлю.

• При виготовленні сталевих виробів використовується сталь марки 30XMA, 30 і 20 з певною групою міцності. Вироби, які не відповідають стандартам ГОСТ, переплавляються.

НКТ не виробляють з нержавіючої сталі. Щоб попередити корозію, осадження парафінів, гіпсу, солей виробники застосовують спеціальні склади - лаки, рідке скло, епоксидні смоли. Покриття наноситься на внутрішню поверхню трубопроводу.

Розміри регулює ГОСТ. Сталеві вироби випускаються з діаметром від 27 до 114 мм, з товщиною стінок від 3 до 7 мм і різної довжини: розміри відрізків можуть досягати 11, 5 м.

• Колони з алюмінієвих сплавів відрізняються куди більшою легкістю, довжина монтажних відрізків тут більше. Крім того, алюмінієві сплави мають високу стійкість до корозії, в тому числі і сірководневої, тому їх виробництво не вимагає введення спеціальних добавок або нанесення захисних покриттів.
• Склопластикові вироби виробники пропонують застосовувати в утилізаційних і нагнітальних свердловинах.
• Існують також гнучкі НКТ з малим діаметром. Вони використовуються при капітальних і поточних ремонтних роботах без зупинки свердловини, і дозволяє знизити простої до мінімуму. Експлуатація гнучких труб обмежує глибину - до 5400 м, і обсяг переданої рідини - до 160 л / хв.

різновиди виробів

За методом з'єднання фрагментів розрізняють два види виробів.

• Гладкі застосовують при монтажі систем зі штатним тиском до 50 атм. Герметичність стиковки тут виробляється за рахунок конічної поверхні на виробі з меншим діаметром. Щільне стикування забезпечує трапецеїдальних різьблення.

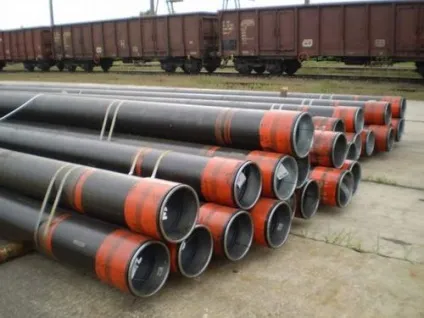

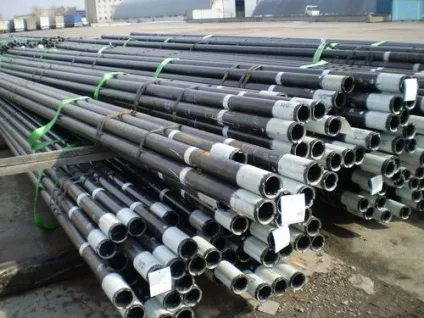

• НКТ з висадженими кінцями - на них нарізають різьбу, а з одного боку нагвинчують муфту. Там же ставлять маркування. Муфта до насосно-компресорних труб забезпечує міцність стикування рівну 90% від параметрів самого трубопроводу. Використовуються вироби з висадженими кінцями також при тиску до 50 атм.

Залежно від призначення - характеру рідини або газу, продукцію класифікують наступним чином:

• вироби для комплектації газових свердловин;
• трубопровід для нафтових свердловинах;
• для вилучення важкої нафти;
• продукція для нагнітають свердловин, де особливо важлива стійкість до внутрішнього тиску.

Насосно-компресорні труби вводять в уже готові обсадні, для фіксації їх використовують Паркер. Колона може вилучатись з свердловини, якщо потрібно замінити її або відремонтувати. Тому при установці важливо спроектувати колону таким чином, щоб забезпечити просте і безпечне вилучення.

В одній шахті можуть бути встановлені різні за експлуатаційними характеристиками труби для роботи на різних продуктивних горизонтах. Інструкція по експлуатації насосно-компресорних труб допускає не більше двох таких конструкцій в одній шахті.
